تعویض دوربین‌های عقب آیفون X
مقالات

تعویض دوربین‌های عقب آیفون X

دشواری: متوسط

مراحل: 23

زمان موردنیاز: 1 الی 2 ساعت



آموزش تعمیرات موبایل
آموزش تعمیرات موبایل



مقدمه

اگر مدت زیادی از باتری‌های آیفون استفاده کنید خراب می‌شوند و باگذشت زمان، توانایی خود را برای نگه‌داشتن شارژ کامل از دست می‌دهند. تخمین زده می‌شود باتری‌های اپل 80 درصد ظرفیت خود را برای حداکثر 500 دوره شارژ نگهداری می‌کنند که برای اکثر کاربران این مدت تقریباً 18-24 ماه طول می‌کشد. وقتی باتری شما از نظر شیمیایی خراب می‌شود، همچنین ممکن است باعث کندتر کار کردن آیفون شود. از این راهنما برای تعویض باتری و بازگرداندن عملکرد کامل به آیفون خود استفاده کنید.

اگر باتری شما متورم است، اقدامات احتیاطی لازم را انجام دهید.

این راهنما به شما آموزش می‌دهد تا نمایشگر را به‌طور کامل جدا کرده و اسپیکر پایین و موتور Taptic را برای دسترسی بهتر به نوارچسب‌های باتری جدا کنید.

برای داشتن عملکرد مطلوب باتری، پس از تکمیل این راهنما، باتری تازه نصب‌شده خود را کالیبره کنید: آن را 100٪ شارژ کنید و حداقل برای دو ساعت دیگر نیز شارژ کنید سپس از آیفون خود استفاده کنید تا به دلیل کمبود باتری خاموش شود. در آخر، آن را بدون وقفه تا 100٪ شارژ کنید.



ابزارهای موردنیاز:

  • پیک
  • پیچ‌گوشتی سه سر Y000
  • پیچ گوشتی مخصوص P2
  • اسپاتول
  • تاچ کش
  • پنس
  • سپراتور
  • پیچ‌گوشتی چهارسو



مرحله 1: باز کردن پیچ های آیفون X

باز کردن پیچ های آیفون X

احتیاط: قبل از جدا کردن آیفون، باتری را زیر 25٪ تخلیه کنید. باتری لیتیوم یونی شارژ شده می‌تواند آتش بگیرد و یا در صورت سوراخ شدن منفجر شود.

  • قبل از شروع جدا کردن قطعات، آیفون خود را خاموش‌کنید.

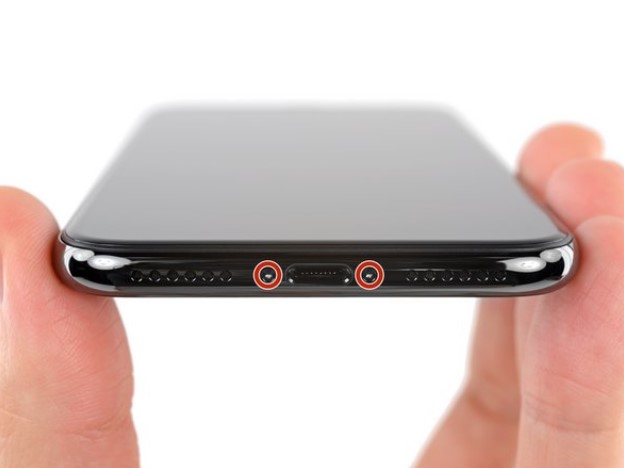

  • دو پیچ 6.9 میلی‌متری P2  در لبه پایین گوشی را بازکنید.

نکته: در صورت از بین رفتن یا خرابی پیچ‌ها، آن‌ها را تعویض کنید.

محض اطلاع: باز کردن نمایشگر آیفون به مهروموم‌های ضدآب آن آسیب می‌رساند. قبل از شروع این مرحله، مهروموم‌های تعویضی آماده داشته باشید، یا اگر دوباره آیفون خود را بدون جایگزین کردن مهروموم‌ها مونتاژ کردید، از قرار دادن آن در معرض مایعات جلوگیری کنید.



مرحله 2: مراحل باز کردن گوشی

محض اطلاع: گرم کردن لبه پایین آیفون به نرم شدن چسب محافظ نمایشگر کمک می‌کند و باز شدن آن را آسان‌تر می‌کند.

  • از سشوار استفاده کنید یا سپراتور تهیه کنید و حدود 1 دقیقه آن را روی لبه پایین آیفون قرار دهید تا چسب زیر لبه نرم شود.



مرحله 3

مراحل باز کردن گوشی iPhone X

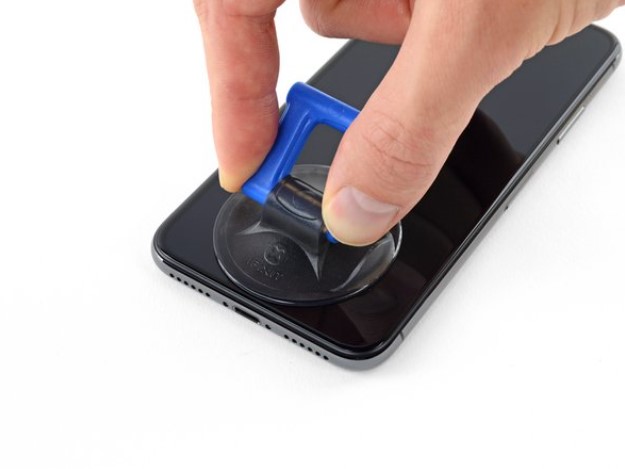

  • اگر از یک تاچ کش استفاده می‌کنید، از چسباندن آن به قسمت خمیده شیشه خودداری کنید و آن را روی لبه پایینی گوشی قرار دهید.

محض اطلاع: اگر نمایشگر شما به‌شدت ترک‌خورده باشد، پوشاندن آن با یک‌لایه نوار بسته‌بندی شفاف ممکن است به چسبیدن دستگیره کمک کند. درروشی دیگر، می‌توانید از یک نوار بسیار محکم به‌جای تاچ کش استفاده کنید. اگر همه‌ی روش‌های دیگر بی‌فایده بودند، می‌توانید تاچ کش را به صفحه خراب چسب بزنید.



مرحله 4

مراحل باز کردن گوشی iPhone X

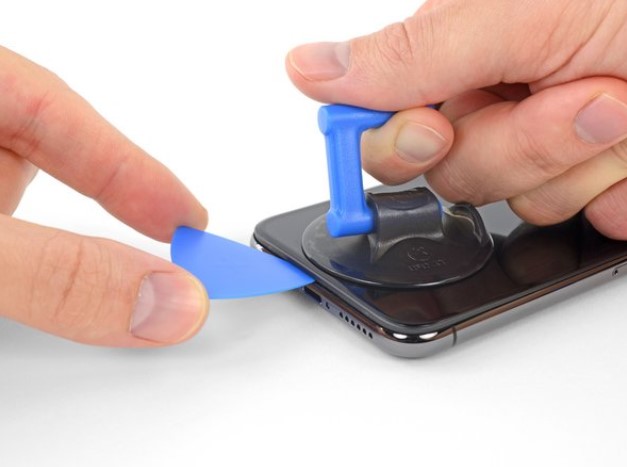

  • با نیروی ثابت و مداوم تاچ کش را بالا بکشید تا فاصله کمی بین پنل جلو و قاب عقب ایجاد شود.
  • یک پیک را داخل شکاف قرار دهید.

محض اطلاع: چسب ضدآبی که نمایشگر را در جای خود نگه‌داشته است بسیار محکم است و ایجاد این شکاف اولیه به مقدار قابل‌توجهی نیرو نیاز دارد. اگر به‌سختی این فاصله را ایجاد می‌کنید، گرمای بیشتری اعمال کنید، صفحه را به سمت بالا و پایین تکان دهید تا چسب ضعیف شود تا جایی که بتوانید وسیله خود را درون آن قرار دهید.



مرحله 5

مراحل باز کردن گوشی iPhone X
مراحل باز کردن گوشی iPhone X
مراحل باز کردن گوشی iPhone X
  • پیک را در اطراف گوشه چپ پایین و در امتداد لبه سمت چپ آیفون به بالا بکشید تا از این طریق چسبی که نمایشگر را در جای خود نگه‌داشته است برش دهید.

احتیاط: پیک را زیادی داخل آیفون وارد نکنید، در غیر این صورت ممکن است به اجزای داخلی آسیب برسانید.



مرحله 6

باز کردن پنل جلو آیفون ایکس
باز کردن پنل جلو آیفون ایکس
باز کردن پنل جلو آیفون ایکس

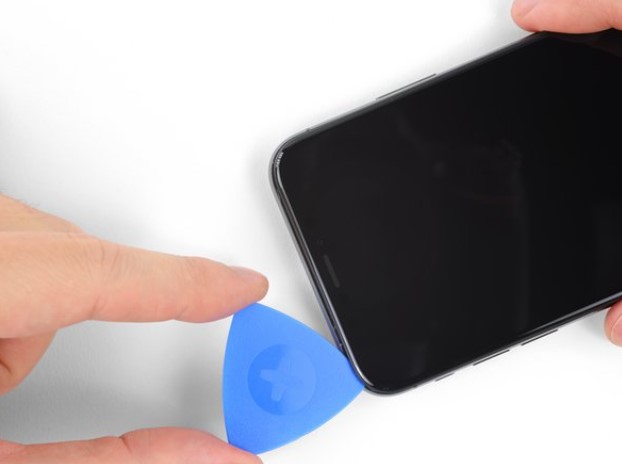

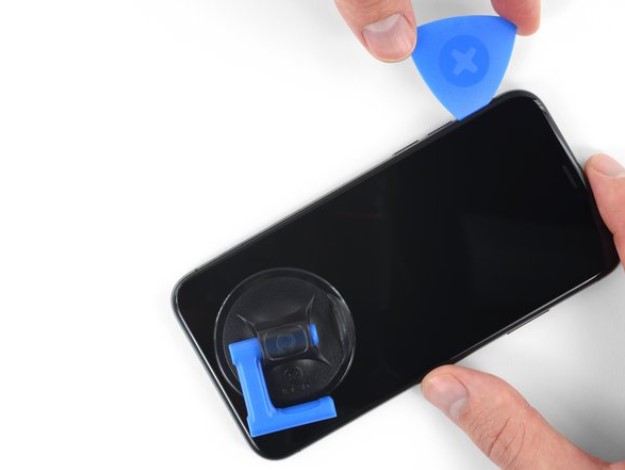

  • پیک خود را دوباره در لبه پایینی وارد کنید و در سمت راست آیفون آن را به بالا بکشید تا چسب جدا شود.

احتیاط: پیک را خیلی وارد نکنید، در غیر این صورت ممکن است به کابل‌های نمایشگر واقع در این‌طرف آیفون آسیب برسانید. آن را فقط چند میلی‌متر یا به‌اندازه عرض حاشیه نمایشگر وارد کنید.



مرحله 7

باز کردن پنل جلو آیفون ایکس
باز کردن پنل جلو آیفون ایکس
باز کردن پنل جلو آیفون ایکس

محض اطلاع: لبه بالایی نمایشگر هم با چسب و هم با گیره محکم شده است.

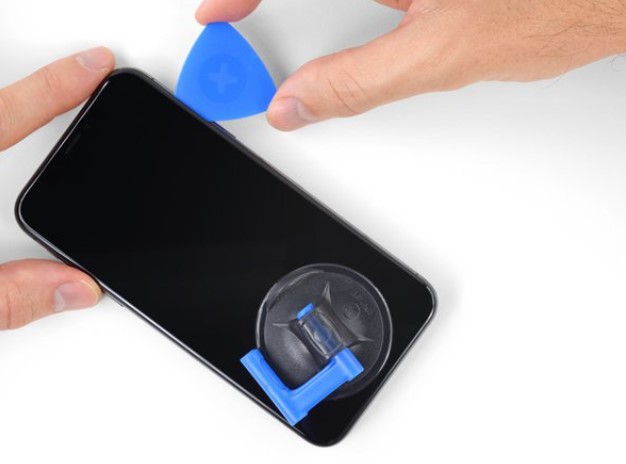

  • درحالی‌که نمایشگر را به‌آرامی در جهت پورت لایتنینگ می‌کشید و یا تکان می‌دهید، پیک را در گوشه بالای نمایشگر وارد کنید.

احتیاط: اگر بیش ‌از حد نیرو وارد کنید، گیره‌ها خراب می‌شوند. با دقت کارکنید و صبور باشید.

احتیاط: بازهم، پیک را بیش از چند میلی‌متر وارد نکنید - به‌اندازه عرض حاشیه نمایشگر - در غیر این صورت ممکن است به سلسله سنسور پنل جلویی آسیب برسانید.

  • پیک را به گوشه مقابل بکشید و چسب باقی‌مانده محافظ نمایشگر را برش دهید.



مرحله 8

باز کردن پنل جلو آیفون ایکس

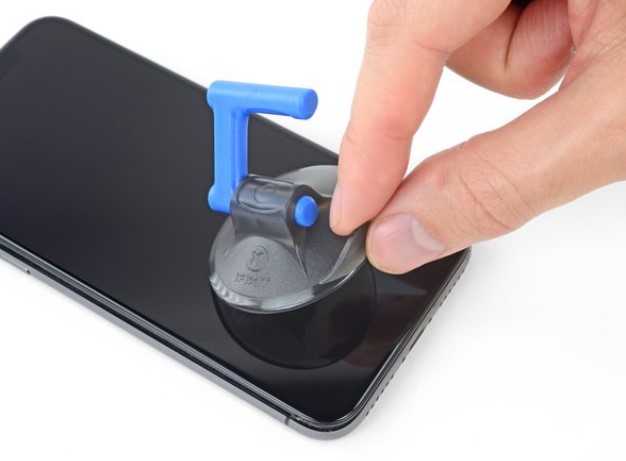

  • برآمدگی کوچک روی تاچ کش را بکشید تا از پنل جلو جدا شود.



مرحله 9

باز کردن پنل جلو آیفون ایکس
باز کردن پنل جلو آیفون ایکس
  • با باز کردن نمایشگر از سمت چپ، مانند جلد پشت کتاب، آیفون را بازکنید.

احتیاط: هنوز سعی نکنید نمایشگر را به‌طور کامل جدا کنید، زیرا چندین کابل نواری شکننده هنوز آن را به مین برد آیفون متصل می‌کنند.

احتیاط: همان‌طور که در تصویر نشان داده‌شده، مطمئن شوید که قاب با نمایشگر جداشده و در دستگاه گیر نکرده است.

  • نمایشگر را متمایل کنید و به چیزی تکیه دهید تا هنگامی‌که با گوشی کار می‌کنید، روی آن قرار گیرد.

نکته: در هنگام مونتاژ مجدد، نمایشگر را در موقعیتی قرار دهید که گیره‌ها در امتداد لبه بالایی تراز شوند و قبل از اینکه بقیه نمایشگر را به پایین فشار دهید، با دقت لبه بالایی را در جای خود فشار دهید. اگر به‌ راحتی در محل قرار نمی‌گیرد، وضعیت گیره‌ها را در اطراف نمایشگر بررسی کنید و مطمئن شوید که خم نشده‌اند.



مرحله 10: مونتاژ نمایشگر

مونتاژ نمایشگر آیفون X

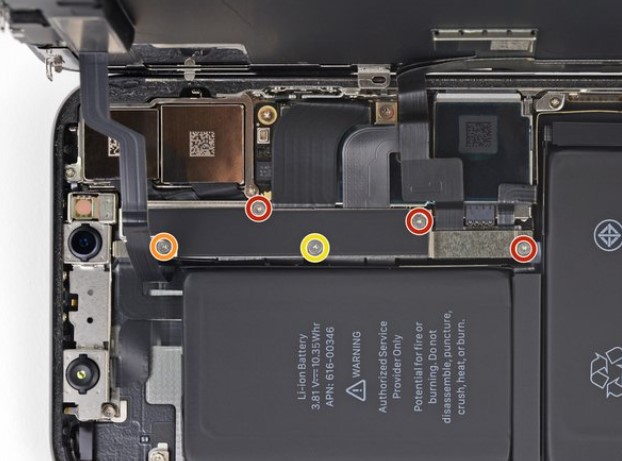

  • پنج پیچ Y000 با اندازه‌های زیر که از براکت رابط برد منطقی محافظت می‌کنند، بازکنید:
  • سه پیچ 1.1 میلی‌متری
  • یک پیچ 3.1 میلی‌متری
  • یک پیچ 3.7 میلی‌متری
  • نکته: در سرتاسر این راهنما، پیچ‌هایی که باز می‌کنید را کاملاً نشانه‌گذاری کنید تا هرکدام از آن‌ها در هنگام مونتاژ مجدد به‌جایی که ازآنجا بازشده‌اند برگردند. نصب پیچ در مکان اشتباه باعث آسیب دائمی می‌شود.



مرحله 11

مونتاژ نمایشگر آیفون X

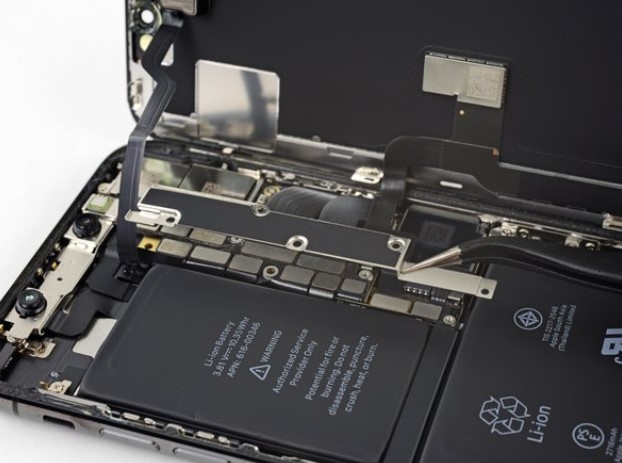

  • براکت را بردارید.

محض اطلاع: ممکن است براکت در محل خود به‌صورت جزئی چسبیده باشد. آن را به‌آرامی اما با نیروی زیاد بلند کنید تا جدا شود.

نکته: در هنگام مونتاژ مجدد، این نکته را به خاطر داشته باشید، قبل از اینکه نمایشگر را در جای خود محکم کنید آیفون را روشن کنید و درستی همه عملکردها را آزمایش کنید. قبل از ادامه کار حتماً آیفون خود را کاملاً خاموش‌کنید.



مرحله 12

مونتاژ نمایشگر آیفون X
مونتاژ نمایشگر آیفون X
  • با استفاده از نوک اسپاتول یا ناخن تمیز، رابط باتری را از سوکت آن روی برد منطقی بالا بکشید.

محض اطلاع: مراقب باشید به مهروموم سیلیکونی سیاه اطراف آن و دیگر اتصالات برد آسیب نرسانید. این مهروموم‌ها در برابر نفوذ آب و گردوغبار محافظت بیشتری ایجاد می‌کنند.

  • رابط را کمی خم‌کنید تا از مین برد دور شود و از تماس تصادفی آن با سوکت و تأمین برق گوشی در حین تعمیر جلوگیری کنید.



مرحله 13

مونتاژ نمایشگر آیفون X
مونتاژ نمایشگر آیفون X
  • برای جدا کردن رابط مجموعه سنسور پنل جلو از نوک اسپاتول یا ناخن استفاده کنید.



مرحله 14

قطع کردن نمایشگر آیقون x
قطع کردن نمایشگر آیقون x
  • برای قطع کردن رابط کابل پنل OLED از نوک اسپاتول یا ناخن استفاده کنید.

نکته: برای اتصال مجدد رابط‌های فشاری مانند این، آن را ازیک‌طرف به پایین فشار دهید تا در محل خود کلیک کند، سپس در سمت دیگر نیز اين کار را تکرار کنید. وسط آن را فشار ندهید. اگر رابط حتی اندکی در جهت نادرست قرار بگیرد، ممکن است خم شود و باعث آسیب دائمی‌ شود.



مرحله 15

قطع کردن نمایشگر آیقون x
قطع کردن نمایشگر آیقون x
  • با استفاده از نوک اسپاتول رابط کابل دیجیتایزر را از سوکت آن بالا بکشید.

نکته: محل فرورفتگی این رابط اتصال مجدد آن را مشکل می‌کند. عجله نکنید و آن را با دقت تراز کنید، ابتدا یک‌طرف، سپس طرف دیگر، به ‌آرامی با نوک انگشت خود آن را در محل فشار دهید. شما باید احساس کنید که موقع جا افتادن در جای خود کلیک صدا کند.

نکته: اگر بعد از تعمیر، هر قسمتی از صفحه‌نمایش شما به لمس پاسخ نداد، باتری را جدا کرده و سپس این رابط را مجدداً در جای خود قرار دهید، مطمئن شوید که کاملاً در جای خود قرار بگیرد و کلیک صدا کند و همچنین مطمئن شوید گردوغبار یا مانع دیگری در سوکت وجود ندارد.



مرحله 16

قطع کردن نمایشگر آیقون x
قطع کردن نمایشگر آیقون x

محض اطلاع: کابل فلکس مجموعه سنسور پنل جلو به‌صورت جزئی در جای خود چسبیده است.

  • با دقت کابل را بلند کنید تا چسب جدا شود.



مرحله 17

باز کردن پنل جلو آیفون x

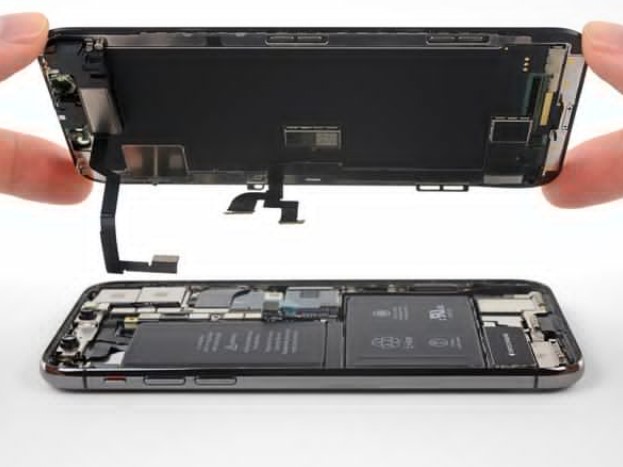

  • مجموعه نمایشگر را بردارید.

نکته: هنگام مونتاژ، اگر می‌خواهید چسب ضد آب در لبه‌های نمایشگر را جایگزین کنید، در اینجا مکث کنید.



مرحله 20: دوربین ‌های عقب

تعویض دوربین‌های عقب آیفون X

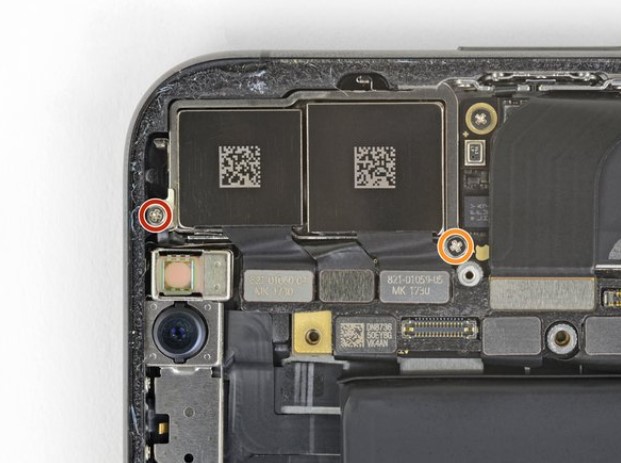

  • دو پیچ چهارسو با اندازه‌های زیر که از براکت دوربین محافظت می‌کنند را بازکنید:
  • یک پیچ 2.3 میلی‌متری
  • یک پیچ 2.0 میلی‌متری



مرحله 21

تعویض دوربین‌های عقب آیفون X
تعویض دوربین‌های عقب آیفون X
  • با استفاده از پنس، براکت کوچک فلزی گراندینگ (اتصال به زمین) را به ‌آرامی از مسیر دور کنید. آن را به سمت بالا نکشید زیرابه یک کابل شکننده فلکس متصل است.



مرحله 22

تعویض دوربین‌های عقب آیفون X
تعویض دوربین‌های عقب آیفون X
  • براکت دوربین را از نزدیک ‌ترین لبه به باتری بلند کنید و آن را بردارید.

نکته: برای نصب مجدد براکت دوربین، تصاویر را دقیقاً معکوس دنبال کنید: ابتدا لبه خارجی را پایین بیاورید تا زبانه سمت راست در شکاف بین قاب گوشی و ماژول دوربین قرار گیرد. سپس، براکت را روی ماژول دوربین با حرکت لولا مانند به سمت پایین فشار دهید.



مرحله 23

تعویض دوربین‌های عقب آیفون X
تعویض دوربین‌های عقب آیفون X
  • با استفاده از یک ابزار بازکننده یا ناخن دو رابط دوربین‌ها را مستقیم از سوکت های آن‌ها بالا بکشید و جدا کنید.



مرحله 24

تعویض دوربین‌های عقب آیفون X

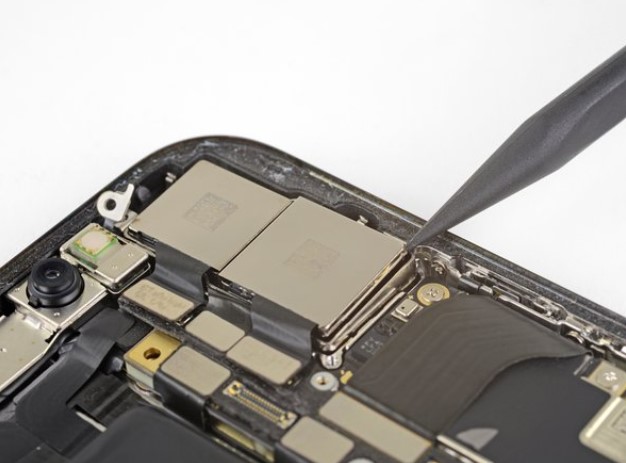

  • نوک اسپاتول را در مقابل شکاف کوچک موجود در گوشه پایین سمت راست ماژول دوربین فشار دهید.
  • به‌ آرامی ابزار را اهرم کنید و به سمت بالا فشار وارد کنید تا دوربین از آیفون خارج شود.



مرحله 25

تعویض دوربین‌های عقب آیفون X

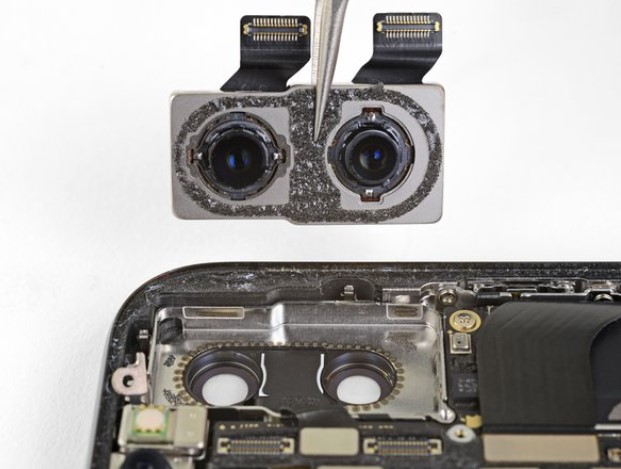

  • ماژول دوربین عقب را بردارید.



پایان کار

قسمت تعویضی جدید خود را با قطعه اصلی مقایسه کنید - ممکن است لازم باشد قبل از نصب قطعات باقیمانده را منتقل کرده یا چسب‌های باقی‌مانده را از قسمت جدید جدا کنید.

برای مونتاژ مجدد دستگاه خود، این دستورالعمل‌ها را به ترتیب و به‌صورت معکوس دنبال کنید.
