تعویض مین برد iPhone XR
مقالات

تعویض مین برد iPhone XR

دشواری: متوسط

مراحل: 28

زمان موردنیاز: 30 دقیقه الی 2 ساعت



آموزش تعمیرات موبایل
آموزش تعمیرات موبایل



مقدمه

در این مقاله به آموزش تعویض مین برد آیفون XR میپردازیم.



ابزارهای موردنیاز:

  • پیک
  • پیچ‌گوشتی سه سر Y000
  • پیچ گوشتی P2 مخصوص آیفون
  • اسپاتول
  • تاچ کش
  • پنس
  • سپراتور
  • پیچ‌گوشتی PH000 چهارسو
  • پیچ‌گوشتی استندآف برای آیفون



مرحله 1: پیچ‌های آیقون XR را بازکنید

باز کردن پیچ‌های آیقون XR

احتیاط: قبل از جدا کردن آیفون، باتری را زیر 25٪ تخلیه کنید. باتری لیتیوم یونی شارژ شده می‌تواند آتش بگیرد و یا در صورت سوراخ شدن منفجر شود.

  • قبل از شروع جدا کردن قطعات، آیفون خود را خاموش‌کنید.

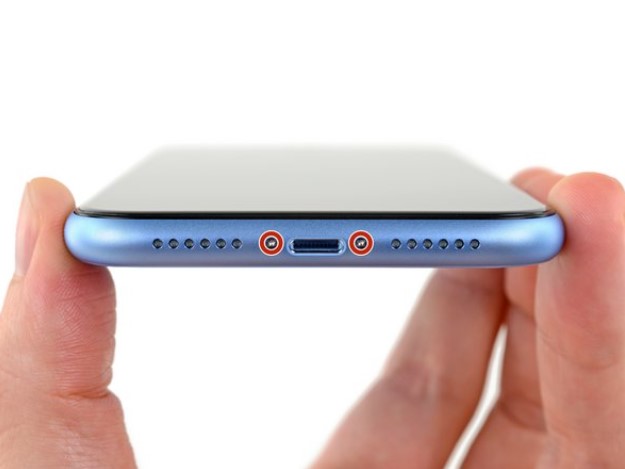

  • دو پیچ 6.7 میلی‌متری P2 در لبه پایین گوشی را بازکنید.

محض اطلاع: باز کردن آیفون به مهروموم‌های ضدآب آن آسیب می‌رساند. قبل از شروع این مرحله، مهروموم‌های تعویضی آماده داشته باشید، یا اگر دوباره آیفون خود را بدون جایگزین کردن مهروموم‌ها مونتاژ کردید، از قرار دادن آن در معرض مایعات جلوگیری کنید.

نکته: یک واشر لاستیکی سیاه در قسمت زیرین هر سرپیچ قرار دارد. کار این واشرها ایجاد حداکثر محافظت در برابر ورود گرد و غبار و مایعات است، وضعیت واشرها را بررسی کنید یا در هنگام مونتاژ مجدد پیچ‌ها را تعویض کنید.



مرحله 2: نوارچسب زدن روی شکستگی

چسب زدن روی نمایشگر آیفون xr
چسب زدن روی نمایشگر آیفون xr
  • اگر شیشه نمایشگر شما ترک‌خورده است، با نوارچسب زدن روی نمایشگر، از شکستگی بیشتر جلوگیری کنید و از آسیب‌دیدگی بدنه در حین تعمیر جلوگیری کنید.
  • نوار بسته‌بندی شفاف هم پوشاننده را روی صفحه‌نمایش آیفون قرار دهید تا تمام صفحه آن پوشانده شود.

محض اطلاع: با این کار خرده‌شیشه‌ها پراکنده نمی‌شوند و یکپارچگی ساختاری آن هنگام بلند کردن نمایشگر حفظ می‌شود.

احتیاط: از عینک ایمنی استفاده کنید تا از چشمان خود در برابر هرگونه شیشه‌ای که در حین تعمیر پراکنده می‌شود، محافظت کند.

  • اگر شیشه‌ی شکسته، چسباندن تاچ کش را در چند مرحله بعدی دشوار می‌کند، سعی کنید یک قطعه نوار محکم (مانند نوارچسب) را به شکل دستگیره تابزنید و نمایشگر را با آن بلند کنید.



مرحله 3: صفحه‌نمایش را گرم‌کنید

محض اطلاع: گرم کردن لبه پایین آیفون به نرم شدن چسب محافظ نمایشگر کمک می‌کند و باز شدن آن را آسان‌تر می‌کند.

  • از سشوار استفاده کنید یا سپراتور تهیه کنید و حدود 1 دقیقه آن را روی لبه پایین آیفون قرار دهید تا چسب زیر لبه نرم شود.



مرحله 4

باز کردن پنل جلو آیفون XR

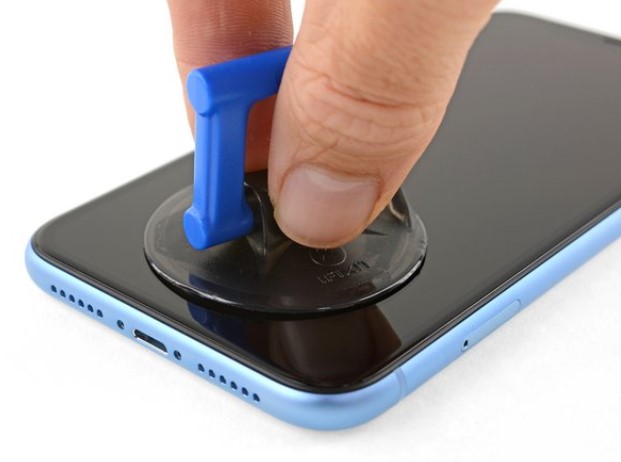

  • اگر از یک تاچ کش استفاده می‌کنید، از چسباندن آن به قسمت خمیده شیشه خودداری کنید و آن را روی لبه پایینی گوشی قرار دهید.

محض اطلاع: اگر نمایشگر شما به ‌شدت ترک‌خورده باشد، پوشاندن آن با یک‌لایه نوار بسته‌بندی شفاف ممکن است به چسبیدن دستگیره کمک کند. درروشی دیگر، می‌توانید از یک نوار بسیار محکم به‌جای تاچ کش استفاده کنید. اگر همه‌ی روش‌های دیگر بی‌فایده بودند، می‌توانید تاچ کش را به صفحه خراب چسب بزنید.



مرحله 5: نمایشگر را کمی بلند کنید

باز کردن پنل جلو آیفون XR

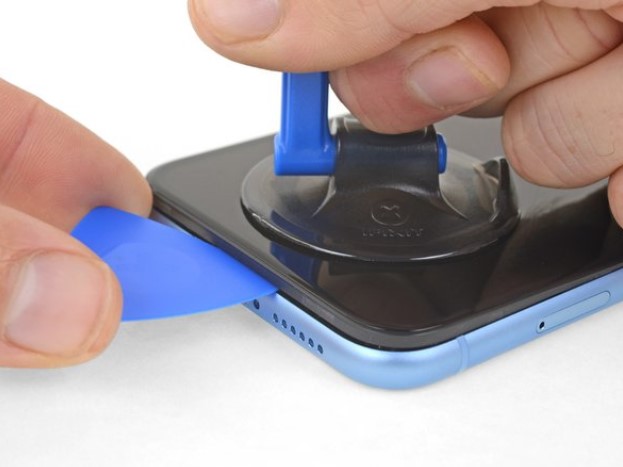

  • با نیروی ثابت و مداوم تاچ کش را بالا بکشید تا فاصله کمی بین پنل جلو و قاب عقب ایجاد شود.
  • یک پیک را داخل شکاف قرار دهید.

محض اطلاع: چسب ضدآبی که نمایشگر را در جای خود نگه‌داشته است بسیار محکم است و ایجاد این شکاف اولیه به مقدار قابل‌توجهی نیرو نیاز دارد. اگر به‌سختی این فاصله را ایجاد می‌کنید، گرمای بیشتری اعمال کنید، صفحه را به سمت بالا و پایین تکان دهید تا چسب ضعیف شود تا جایی که بتوانید وسیله خود را درون آن قرار دهید.



مرحله 6: چسب صفحه‌نمایش را جدا کنید

باز کردن پنل جلو آیفون XR
باز کردن پنل جلو آیفون XR
باز کردن پنل جلو آیفون XR

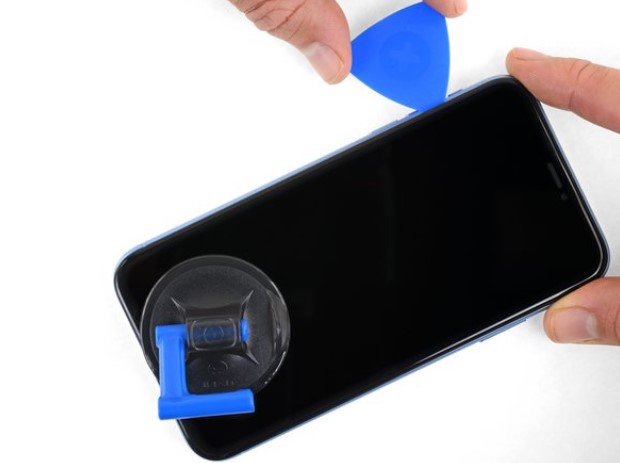

  • پیک را در اطراف گوشه چپ پایین و در امتداد لبه سمت چپ آیفون به بالا بکشید تا از این طریق چسبی که نمایشگر را در جای خود نگه‌داشته است برش دهید.

احتیاط: پیک را زیادی داخل آیفون وارد نکنید، در غیر این صورت ممکن است به اجزای داخلی آسیب برسانید.



مرحله 7

باز کردن پنل جلو آیفون XR
باز کردن پنل جلو آیفون XR
باز کردن پنل جلو آیفون XR

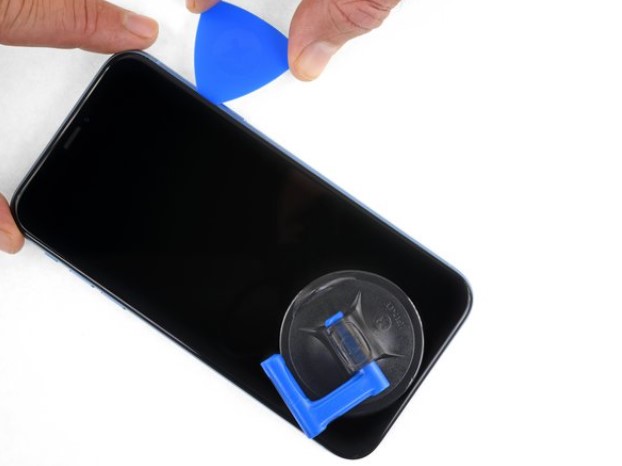

  • پیک خود را دوباره در لبه پایینی وارد کنید و در سمت راست آیفون آن را به بالا بکشید تا چسب جدا شود.

احتیاط: پیک را خیلی وارد نکنید، در غیر این صورت ممکن است به کابل‌های نمایشگر واقع در این‌طرف آیفون آسیب برسانید. آن را فقط چند میلی‌متر یا به‌اندازه عرض حاشیه نمایشگر وارد کنید.



مرحله 8

باز کردن پنل جلو آیفون XR
باز کردن پنل جلو آیفون XR
باز کردن پنل جلو آیفون XR

محض اطلاع: لبه بالایی نمایشگر هم با چسب و هم با گیره محکم شده است.

  • درحالی‌که نمایشگر را به‌آرامی در جهت پورت لایتنینگ می‌کشید و یا تکان می‌دهید، پیک را در گوشه بالای نمایشگر وارد کنید.

احتیاط: اگر بیش‌ازحد نیرو وارد کنید، گیره‌ها خراب می‌شوند. با دقت کارکنید و صبور باشید.

احتیاط: بازهم، پیک را بیش از چند میلی‌متر وارد نکنید - به‌اندازه عرض حاشیه نمایشگر - در غیر این صورت ممکن است به سلسله سنسور پنل جلویی آسیب برسانید.

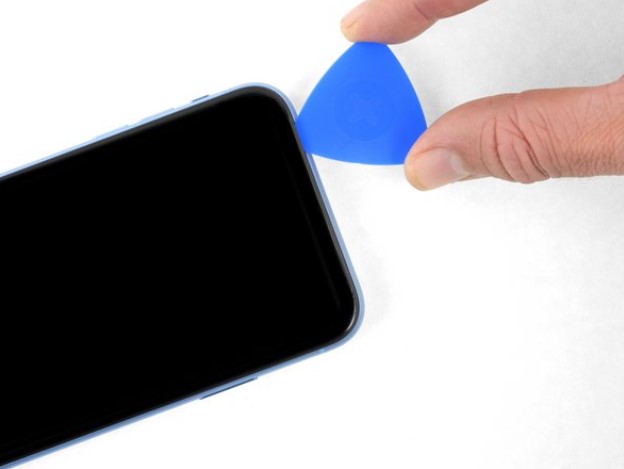

  • پیک را به گوشه مقابل بکشید و چسب باقی‌مانده محافظ نمایشگر را برش دهید.



مرحله 9

باز کردن پنل جلو آیفون XR
  • برآمدگی کوچک روی تاچ کش را بکشید تا از پنل جلو جدا شود.



مرحله 10: آیفون XR را بازکنید

باز کردن پنل جلو آیفون XR
باز کردن پنل جلو آیفون XR
  • با باز کردن نمایشگر از سمت چپ، مانند جلد پشت کتاب، آیفون را بازکنید.

احتیاط: هنوز سعی نکنید نمایشگر را به‌طور کامل جدا کنید، زیرا چندین کابل نواری شکننده هنوز آن را به مین برد آیفون متصل می‌کنند.

  • نمایشگر را متمایل کنید و به چیزی تکیه دهید تا هنگامی‌که با گوشی کار می‌کنید، روی آن قرار گیرد.

نکته: در هنگام مونتاژ مجدد، نمایشگر را در موقعیتی قرار دهید که گیره‌ها در امتداد لبه بالایی تراز شوند و قبل از اینکه بقیه نمایشگر را به پایین فشار دهید، با دقت لبه بالایی را در جای خود فشار دهید. اگر به‌ راحتی در محل قرار نمی‌گیرد، وضعیت گیره‌ها را در اطراف نمایشگر بررسی کنید و مطمئن شوید که خم نشده‌اند.



مرحله 11: درپوش رابط باتری را بازکنید

تعویض باتری iPhone XR
تعویض باتری iPhone XR
  • سه پیچ 1.2 میلی‌متری Y000 که براکت محافظ رابط باتری را محکم می‌کنند بازکنید.
  • براکت را بردارید.

محض اطلاع: در سرتاسر این راهنما، پیچ‌هایی که باز می‌کنید را کاملاً نشانه‌گذاری کنید تا هرکدام از آن‌ها در هنگام مونتاژ مجدد به‌جایی که ازآنجا بازشده‌اند برگردند. نصب پیچ در مکان اشتباه باعث آسیب دائمی می‌شود.

نکته: در هنگام مونتاژ مجدد، این نکته را به خاطر داشته باشید، قبل از اینکه نمایشگر را در جای خود محکم کنید آیفون را روشن کنید و درستی همه عملکردها را آزمایش کنید. قبل از ادامه کار حتماً آیفون خود را کاملاً خاموش‌کنید.



مرحله 12: باتری را جدا کنید

تعویض باتری iPhone XR
تعویض باتری iPhone XR
  • با استفاده از نوک اسپاتول رابط باتری را از سوکت آن بالا بکشید.

محض اطلاع: مراقب باشید به مهروموم سیلیکونی سیاه اطراف آن و دیگر اتصالات برد آسیب نرسانید. این مهروموم‌ها در برابر نفوذ آب و گردوغبار محافظت بیشتری ایجاد می‌کنند.

  • رابط را کمی خم‌کنید تا از مین برد دور شود و از تماس تصادفی آن با سوکت و تأمین برق گوشی در حین تعمیر جلوگیری کنید.



مرحله 13: پیچ‌های محافظ رابط نمایشگر را بازکنید

قطع کردن نمایشگر آیفون XR
قطع کردن نمایشگر آیفون XR
  • دو پیچ 1.2 میلی‌متری Y000 که براکت رابط نمایشگر را محکم می‌کنند بازکنید.
  • براکت را بردارید.



مرحله 14: دیجیتایزر را جدا کنید

قطع کردن دیجیتایزر آیفون XR

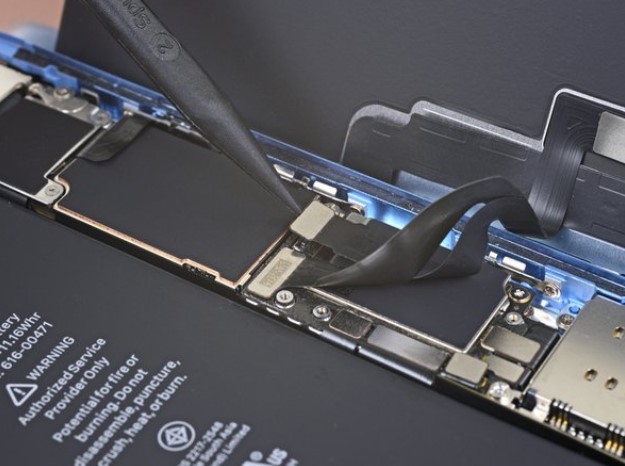

  • از نوک اسپاتول استفاده کنید تا کابل دیجیتایزر را بالا کشیده و جدا کنید.

نکته: برای اتصال مجدد رابط‌های فشاری مانند این، آن را ازیک‌طرف به پایین فشار دهید تا در محل خود کلیک کند، سپس در سمت دیگر نیز اين کار را تکرار کنید. وسط آن را فشار ندهید. اگر رابط حتی اندکی در جهت نادرست قرار بگیرد، ممکن است خم شود و باعث آسیب دائمی‌شود.

نکته: اگر بعد از تعمیر، هر قسمتی از صفحه‌نمایش شما به لمس پاسخ نداد، باتری را جدا کرده و سپس این رابط را مجدداً در جای خود قرار دهید، مطمئن شوید که کاملاً در جای خود قرار بگیرد و کلیک صدا کند و همچنین مطمئن شوید گردوغبار یا مانع دیگری در سوکت وجود ندارد.



مرحله 15: صفحه‌نمایش را جدا کنید

جدا کردن نمایشگر آیفون XR
جدا کردن نمایشگر آیفون XR
  • از نوک اسپاتول برای جدا کردن رابط کابل نمایشگر استفاده کنید.



مرحله 16: پیچ‌های محافظ رابط مین برد را بازکنید

باز کردن پیچ‌های محافظ رابط مین برد آیفون XR
باز کردن پیچ‌های محافظ رابط مین برد آیفون XR
  • پنج پیچ که براکت رابط مین برد را به قاب عقب محکم می‌کنند بازکنید:
  • یک پیچ 1.3 میلی‌متری چهارسو
  • یک پیچ 1.5 میلی‌متری چهارسو
  • سه پیچ 1.2 میلی‌متری Y000
  • براکت را بردارید.

محض اطلاع: مراقب باشید که براکت کوچک‌تر وصل شده روی لبه را از دست ندهید. این براکت با یک گیره کوچک محکم شده و به‌راحتی می‌توان آن را از براکت بزرگ جدا کرد.



مرحله 17: سنسورهای جلو را جدا کنید

قطع سنسور جلو آیفون XR
قطع سنسور جلو آیفون XR
  • با استفاده از نوک اسپاتول رابط مجموعه سنسور جلو را از سوکت آن بالا کشیده و جدا کنید.



مرحله 18: مجموعه نمایشگر را بردارید

جدا کردن نمایشگر آیفون XR
  • مجموعه نمایشگر را بردارید.

نکته: هنگام مونتاژ، اگر می‌خواهید چسب ضد آب در لبه‌های نمایشگر را جایگزین کنید، در اینجا مکث کنید.



مرحله 19: دوربین عقب

تعویض دوربین آیفون XR

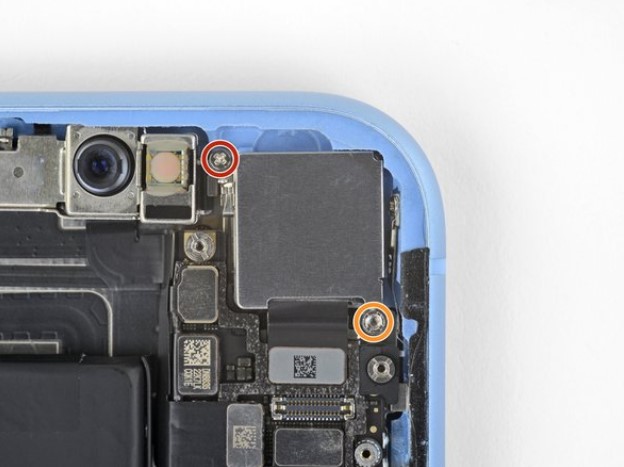

  • دو پیچ محافظ درپوش دوربین عقب را بازکنید:
  • یک پیچ چهارسو 1.6 میلی‌متری
  • یک پیچ استندآف 2.4 میلی‌متری

محض اطلاع: پیچ‌های استندآف بهتر است با استفاده از بیت استندآف آیفون و هندل درایور برداشته شوند.

احتیاط: اگر چیزی در دسترس نبود یک پیچ‌گوشتی تخت نیز اين کار را انجام می‌دهد - اما برای اطمینان از عدم لغزش پیچ‌گوشتی و آسیب‌دیدگی اجزای اطراف، احتیاط بیشتری کنید.



مرحله 20

تعویض دوربین آیفون XR

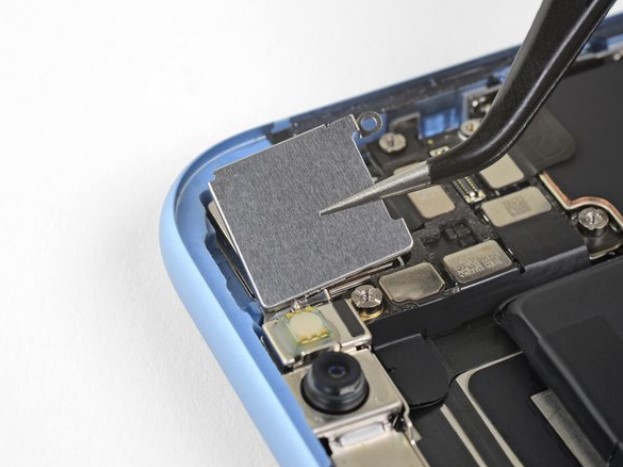

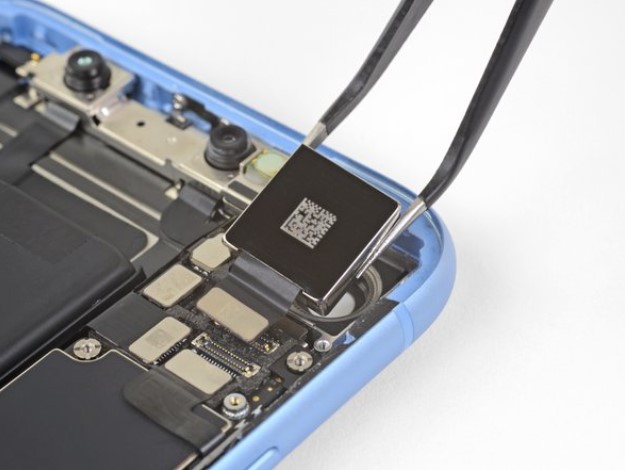

  • درپوش دوربین را مستقیماً رو به بالا بردارید و آن را از دوربین جدا کنید.



مرحله 21

تعویض دوربین آیفون XR

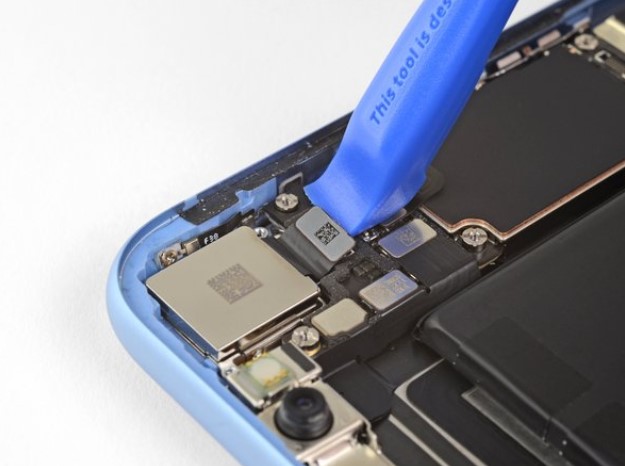

  • از یک ابزار بازکننده یا ناخن استفاده کنید و رابط کابل دوربین را مستقیم از سوکت آن، جدا کنید.



مرحله 22

تعویض دوربین آیفون XR

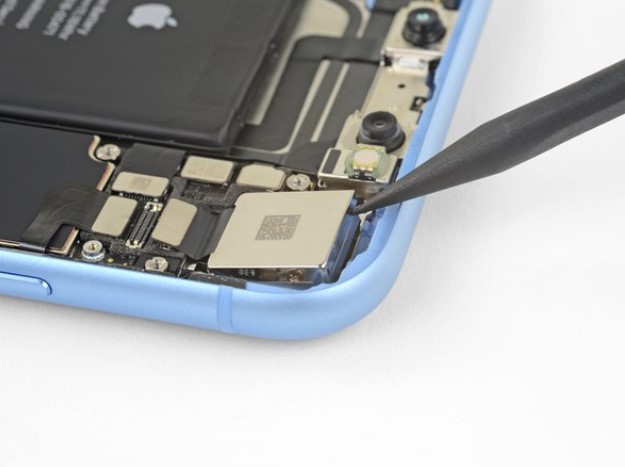

  • نوک یک اسپاتول را در گوشه سمت چپ و بالای دوربین، بین مجموعه دوربین و قاب آیفون قرار دهید.
  • به ‌آرامی ابزار را اهرم کنید تا دوربین از آیفون بیرون بیاید و آن را خارج کنید.



مرحله 23

تعویض دوربین آیفون XR
  • دوربین عقب را بردارید.



مرحله 24: محفظه سیم‌کارت را بردارید

جدا کردن سیم کارت آیفون xr
جدا کردن سیم کارت آیفون xr
  • برای جدا کردن محفظه سیم‌کارت از یک ابزار خارج کننده سیم‌کارت استفاده کنید.



مرحله 25: FPC را قطع کنید

تعویض مین برد iPhone XR
تعویض مین برد iPhone XR
  • رابط‌های باقیمانده پنل جلو را جدا کنید
  • 5 دوربین FPC در نزدیکی دوربین iSight وجود دارند.
  • 4 FPC در نزدیکی سیم‌کارت خوان وجود دارد.

احتیاط: برای جلوگیری از آسیب رساندن به مین برد، اطمینان حاصل کنید که هنگام قطع FPC فشار زیادی وارد نمی‌کنید.



مرحله 26: خشاب سیم‌کارت را بردارید

تعویض مین برد iPhone XR
تعویض مین برد iPhone XR
  • پیچ‌های زیر را بازکنید:
  • پیچ استندآف 2.9 میلی‌متر
  • چهارسو 1.5 میلی‌متری
  • چهارسو 1.6 میلی‌متری
  • براکت گراندینگ (اتصال به زمین) را بردارید
  • خشاب سیم‌کارت را بیرون بکشید

نکته: قبل از اقدام به برداشتن خشاب سیم‌کارت، مطمئن شوید که میله فشار سیم‌کارت که سیاه‌رنگ است را به داخل محفظه عقب فشار دهید.



مرحله 27: مین برد

تعویض مین برد iPhone XR

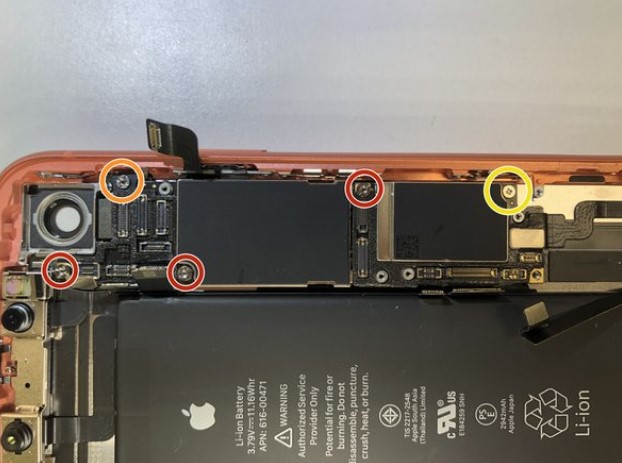

  • پیچ‌های زیر را بازکنید:
  • پیچ استندآف 2.9 میلی‌متر
  • پیچ استندآف 2.8 میلی‌متر
  • چهارسو 1.8 میلی‌متری



مرحله 28

تعویض مین برد iPhone XR
تعویض مین برد iPhone XR
تعویض مین برد iPhone XR

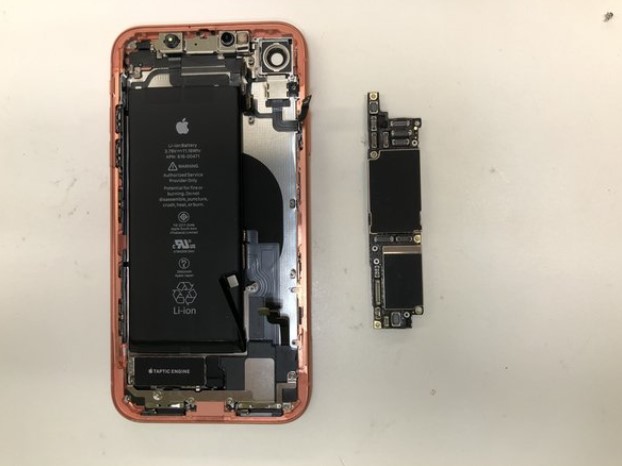

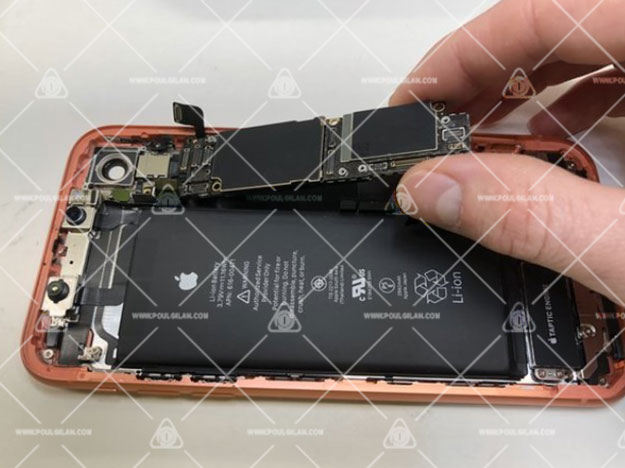

  • مین برد را از محفظه عقب بیرون بکشید.



پایان کار

برای مونتاژ مجدد دستگاه خود، این دستورالعمل‌ها را به ترتیب و به‌ صورت معکوس دنبال کنید.
