حل مشکل سیاهی هنگام فیلمبرداری

در دنیای امروز که تلفن‌های همراه هوشمند به ابزارهای اصلی ثبت لحظات تبدیل شده‌اند، کیفیت و عملکرد صحیح دوربین از اهمیت ویژه‌ای برخوردار است. یکی از مشکلات آزاردهنده و نسبتاً رایج در میان کاربران، بروز سیاهی مطلق در هنگام فیلم‌برداری است؛ حالتی که تصویر به‌طور کامل تاریک نمایش داده می‌شود، در حالی که سایر قابلیت‌های دستگاه ممکن است به‌درستی کار کنند.

این مشکل می‌تواند دلایل متنوعی داشته باشد؛ در این مقاله، به تحلیل جامع دلایل احتمالی بروز سیاهی تصویر در هنگام فیلم‌برداری، روش‌های تشخیص منشاء مشکل و راهکارهای عملی برای رفع آن خواهیم پرداخت. هدف اصلی، ارائه دیدگاهی کاربردی و فنی است تا کاربران بتوانند با آگاهی بیشتر، به عیب‌یابی دقیق و موثر بپردازند.

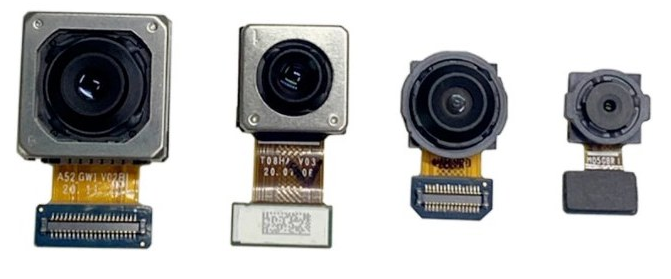

تست و تعویض دوربین

در نخستین گام از فرآیند عیب‌یابی مشکل سیاهی مطلق هنگام فیلم‌برداری، لازم است خود ماژول دوربین مورد بررسی دقیق قرار گیرد. در بسیاری از موارد، به‌ویژه زمانی که هیچ‌گونه تصویر در حالت فیلم‌برداری مشاهده نمی‌شود، احتمال خرابی یا ازکارافتادگی حسگر (Sensor) داخل دوربین وجود دارد. این حسگر مسئول اصلی دریافت و تبدیل نور به سیگنال‌های دیجیتال است و هرگونه آسیب فیزیکی، رطوبت، یا نوسان الکتریکی می‌تواند موجب تداخل در عملکرد آن شود. در چنین شرایطی، حتی با وجود سالم بودن سایر بخش‌ها مانند نرم‌افزار دوربین یا پردازنده، خروجی ویدئویی کاملاً سیاه باقی می‌ماند.

از آن‌جا که تعمیر حسگرهای تصویر داخل دوربین معمولاً امکان‌پذیر نیست  تعویض کامل ماژول دوربین به‌عنوان مؤثرترین و اقتصادی‌ترین راه‌حل پیشنهاد می‌شود. قبل از تعویض، می‌توان با استفاده از دوربین جایگزین ، عملکرد دستگاه را آزمایش کرد تا از صحت مشکل اطمینان حاصل شود. در صورت بازگشت تصویر پس از جایگزینی ماژول، مشخص می‌شود که ایراد به‌طور مستقیم به خرابی سخت‌افزاری مرتبط بوده و سایر بخش‌ها سالم هستند. این روش ساده اما دقیق، از صرف زمان و هزینه اضافی جلوگیری میکند.

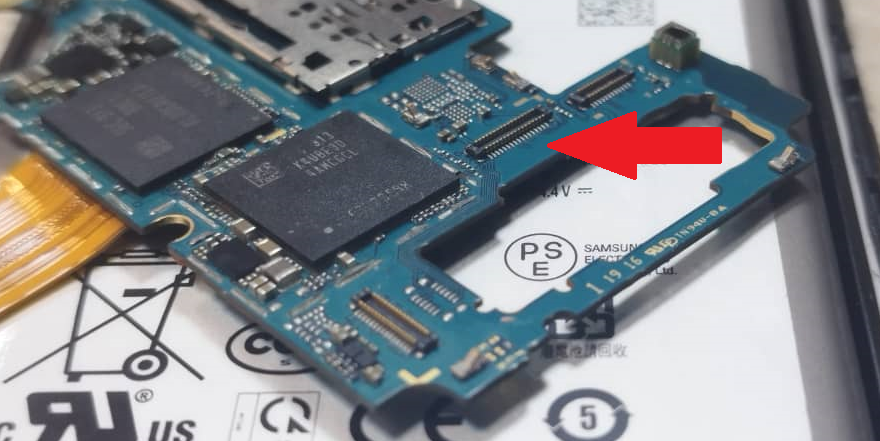

بررسی دقیق کانکتور دوربین

در مرحله دوم از فرایند عیب‌یابی، لازم است کانکتور محل اتصال ماژول دوربین به برد اصلی دستگاه به‌صورت دقیق مورد بررسی قرار گیرد. این بخش نقش حیاتی در انتقال سیگنال‌های تصویر، تغذیه به  پردازنده مرکزی را برعهده دارد. هرگونه اختلال در این مسیر، حتی در حد قطع یا ضعف یک پایه، می‌تواند منجر به نمایش تصویر کاملاً سیاه در هنگام فیلم‌برداری شود. یکی از شایع‌ترین دلایل بروز این مشکل، قلع‌مردگی یا جدا شدن جزئی لحیم از پایه‌های کانکتور است؛ پدیده‌ای که معمولاً در اثر ضربه، فشار، حرارت بالا یا فرسودگی لحیم در گذر زمان رخ می‌دهد.

برای تشخیص دقیق قلع‌مردگی، باید کانکتور با استفاده از لوپ تعمیراتی به‌صورت چشمی مورد بازرسی قرار گیرد. در مواردی که آثار ترک‌های ریز، شکستگی پایه‌ها یا تغییر رنگ لحیم دیده می‌شود، لازم است اتصال مجدداً ریبال (Reball) یا ریورک (Rework) شود تا ارتباط الکتریکی به حالت پایدار بازگردد. همچنین توصیه می‌شود در هنگام تمیز کردن یا جا زدن دوباره کانکتور، از مواد تمیز کننده مخصوص مدار (مانند ایزوپروپیل الکل) استفاده گردد تا هرگونه آلودگی یا چربی مانع از برقراری اتصال صحیح نشود. انجام این مرحله با دقت بالا می‌تواند از تعویض‌های غیرضروری ماژول جلوگیری کرده و در بسیاری از موارد، مشکل سیاهی تصویر را به‌طور کامل برطرف نماید.

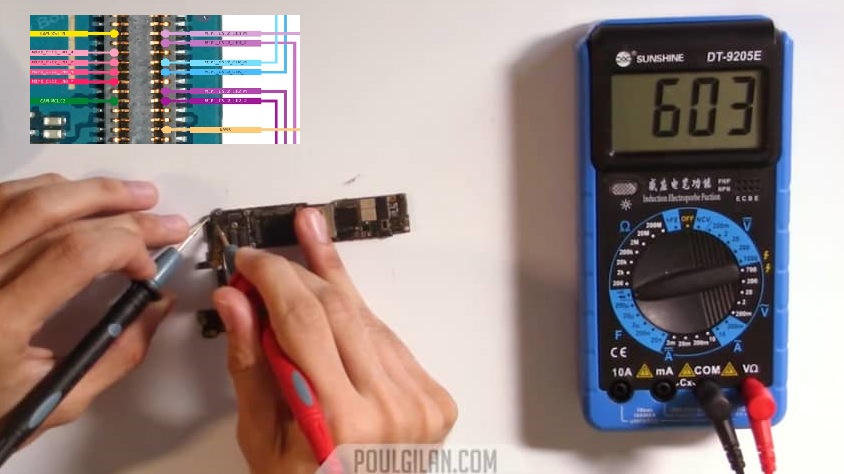

بررسی مسیرهای متصل به کانکتور دوربین و ولتاژهای ورودی

پس از اطمینان از سلامت فیزیکی ماژول دوربین و کانکتور، نوبت به بررسی مسیرهای الکتریکی متصل به کانکتور دوربین می‌رسد. در این مرحله، با استفاده از مولتی‌متر در حالت تست دیودی (Diode Mode) می‌توان سلامت مسیرهای ارتباطی را از نظر اتصال، قطعی یا نشتی بررسی کرد. مقادیر به‌دست‌آمده باید با مقادیر مرجع موجود در نقشه شماتیک دستگاه مقایسه شود تا مشخص گردد آیا مسیرها از آی‌سی تغذیه و پردازنده تصویر تا کانکتور در وضعیت طبیعی قرار دارند یا خیر. هرگونه انحراف در مقدار تست دیودی می‌تواند نشانه وجود اتصالی، قطعی، یا خرابی در یکی از خطوط داده (MIPI)، تغذیه (VDD، VIO) یا کنترل (CLK، I2C) باشد. تشخیص دقیق مسیر معیوب، نیازمند تطبیق کامل با نقشه فنی برد است تا از اشتباه در تعمیر جلوگیری شود.

در ادامه، لازم است ولتاژهای ورودی دوربین در حالت روشن بودن دستگاه مورد بررسی قرار گیرد. این مرحله باید با احتیاط و با استفاده از نقشه مدار انجام شود تا محل دقیق پایه‌های تغذیه دوربین مشخص گردد. ولتاژهایی مانند 1.8V، 2.8V یا 3.3V که معمولاً از رگولاتورهای خاص تأمین می‌شوند، این تست باید  نبود هرکدام از این ولتاژها می‌تواند مانع از راه‌اندازی حسگر تصویر شود و نتیجه آن، همان تصویر سیاه در حالت فیلم‌برداری خواهد بود.

همچنین بخوانید...

فرق دوربین مداربسته آنالوگ و IP چیست؟ کدام بهتر است؟

سیستم برق هوشمند ساختمان چیست؟

بررسی رگولاتور تغذیه دوربین

در صورتی که در مرحله‌ی ولتاژگیری مشخص شود ولتاژهای تغذیه دوربین وجود ندارند یا ناپایدار هستند، باید رگولاتور مربوط به تغذیه ماژول دوربین مورد بررسی دقیق قرار گیرد. رگولاتور وظیفه دارد ولتاژ مورد نیاز حسگر تصویر را از منبع اصلی (مانند باتری یا مدار تغذیه اصلی برد) تأمین و تثبیت کند. خرابی این قطعه ممکن است در اثر نوسانات شدید، اتصال کوتاه در مدار خروجی، یا استهلاک در گذر زمان رخ دهد. برای شروع بررسی، لازم است ولتاژ ورودی رگولاتور اندازه‌گیری شود.در صورت نبود ولتاژ ورودی، باید مسیر تغذیه از منبع تا پایه ورودی رگولاتور با کمک نقشه و تست دیودی دنبال و بازبینی شود.

گام بعدی، تست پایه‌ی Enable یا فعال‌سازی رگولاتور است. این پایه معمولاً توسط پردازنده اصلی یا آی‌سی مدیریت تغذیه کنترل می‌شود و وظیفه دارد در زمان مورد نیاز، رگولاتور را فعال کند. با استفاده از مولتی‌متر در حالت تست دیودی می‌توان وضعیت پایه Enable را بررسی کرد. با کمک یک مرجع معتبر میتوان مقدار دیودی این پایه را بررسی و سلامت آن را تایید کرد.

کلام آخر

عیب‌یابی مشکل سیاهی مطلق هنگام فیلم‌برداری نیازمند دقت، دانش فنی و طی‌کردن مراحل بررسی به‌صورت مرحله‌به‌مرحله است. از بررسی سلامت خود ماژول دوربین گرفته تا کنترل کانکتور، مسیرهای ارتباطی، ولتاژهای تغذیه و در نهایت عملکرد رگولاتور، هر بخش می‌تواند عامل اصلی بروز این نقص باشد. انجام تست‌ها با ابزار دقیق و تطبیق نتایج با نقشه‌ی فنی دستگاه، بهترین راه برای جلوگیری از تعویض‌های غیرضروری و صرف هزینه اضافی است. در نهایت، رعایت اصول تعمیر و استفاده از قطعات باکیفیت، تضمین‌کننده عملکرد پایدار دوربین و بازگشت کامل قابلیت فیلم‌برداری دستگاه خواهد بود.

سوالات متداول

آیا مشکلات نرم افزاری می تواند باعث  ایجاد مشکل سیاهی دوربین شود.؟

در بعضی از شرایط مشکلات نرم افزاری نیز می تواند باعث این چالش شود در این شرایط باید مسیرهای دیتا مورد بررسی قرار گیرد.

اصلی ترین عامل سیاهی دوربین کدام قسمت است؟

اصلی ترین عامل این بخش نرسیدن ولتاژ به دوربین دستگاه است که اولین اقدام تعمیرکار بررسی یک دوربین جدید است .
