تعویض اسپیکر آیفون 7 پلاس

تعویض اسپیکر آیفون 7 پلاس

دشواری: متوسط

مراحل: 26

زمان موردنیاز: 1 الی 3 ساعت

مقدمه

آیفون 7 پلاس هم از اسپیکر اصلی و هم از کپسول گوشی برای تولید صدای استریو استفاده می‌کند. از این راهنما فقط برای تعویض اسپیکر اصلی واقع در پایین گوشی استفاده کنید. تعویض این اسپیکر می‌تواند به حل مشکلاتی مانند از دست دادن صدا، کیفیت پایین صدا و صدای غیرطبیعی کمک کند.



ابزارهای موردنیاز:

  • پیک
  • پیچ‌گوشتی سه سر Y000
  • پک پیچ گوشتی مخصوص آیفون
  • اسپاتول
  • تاچ کش
  • پنس
  • سپراتور
  • پیچ‌گوشتی چهارسو



یک متخصص تعمیرات موبایل تبدیل شوید،  فقط کافیست در دوره آموزش تعمیرات موبایل در مجتمع پل شرکت نمایید.

مرحله 1: باز کردن پیچ های آیفون 7 پلاس

باز کردن پیچ های آیفون 7 پلاس

احتیاط: قبل از جدا کردن آیفون، باتری را زیر 25٪ تخلیه کنید. باتری لیتیوم یونی شارژ شده می‌تواند آتش بگیرد و یا در صورت سوراخ شدن منفجر شود.

  • قبل از شروع جدا کردن قطعات، آیفون خود را خاموش‌کنید.
  • دو پیچ 3.4 میلی‌متری  در لبه پایین گوشی است را توسط پیچ گوشتی P2 بازکنید.

محض اطلاع: باز کردن نمایشگر آیفون به مهروموم‌های ضدآب آن آسیب می‌رساند. قبل از شروع این مرحله، مهروموم‌ های تعویضی آماده داشته باشید، یا اگر دوباره آیفون خود را بدون جایگزین کردن مهروموم ‌ها مونتاژ کردید، از قرار دادن آن در معرض مایعات جلوگیری کنید.

مرحله 2: روش باز کردن

محض اطلاع: گرم کردن لبه پایین آیفون به نرم شدن چسب محافظ نمایشگر کمک می‌کند و باز شدن آن را آسان‌تر می‌کند.

  • از سشوار استفاده کنید یا سپراتور تهیه کنید و حدود یک دقیقه آن را روی لبه پایین آیفون قرار دهید تا چسب زیر لبه نرم شود.



مرحله 3

باز کدن آیفون 7 پلاس با تاچ کش
  • تاچ کش را روی نیمه پایین پنل جلو، دقیقاً بالای دکمه صفحه اصلی قرار دهید.

محض اطلاع: مطمئن شوید که تاچ کش روی دکمه صفحه اصلی قرار نگیرد، زیرا این امر باعث می‌شود که بسته شدن درز بین تاچ کش و شیشه جلو به‌خوبی صورت نگیرد.

محض اطلاع: اگر نمایشگر شما به‌سختی ترک‌خورده باشد، پوشاندن آن با یک‌لایه نوار بسته‌بندی شفاف ممکن است به چسبیدن تاچ کش کمک کند. درروشی دیگر، می‌توانید از نوارچسب بسیار محکم به‌ جای تاچ کش استفاده کنید. اگر همه راه‌های دیگر بی‌فایده بودند، می‌توانید تاچ کش را به صفحه خراب چسب بزنید.



مرحله 4


باز کدن آیفون 7 پلاس با تاچ کش
باز کدن آیفون 7 پلاس با تاچ کش
  • تاچ کش را با فشاری محکم و ثابت به سمت بالا بکشید تا فاصله کمی بین پنل جلو و قاب عقب ایجاد شود.
  • انتهای صاف اسپاتول را درون شکاف قرار دهید.

محض اطلاع: چسب ضدآبی که نمایشگر را در جای خود نگه‌ داشته است بسیار محکم است و ایجاد این شکاف اولیه به مقدار قابل‌توجهی نیرو نیاز دارد. اگر به‌ سختی این فاصله را باز می‌کنید، صفحه را به سمت بالا و پایین تکان دهید تا چسب ضعیف شود تا جایی که بتوانید یک اسپاتول درون آن قرار دهید.

  • درحالی‌ که تاچ کش را به سمت بالا می‌کشید، اسپاتول را بچرخانید تا فاصله‌ای بین صفحه و قاب عقب ایجاد شود.



مرحله 5

باز کدن آیفون 7 پلاس با تاچ کش
باز کدن آیفون 7 پلاس با تاچ کش
  • انتهای صاف اسپاتول را بین پنل جلو و قاب عقب در لبه پایین سمت چپ آیفون قرار دهید.
  • اسپاتول را به لبه چپ آیفون بکشید، از لبه پایین شروع کنید و به سمت دکمه ‌های کنترل میزان صدا و کلید بی ‌صدا کردن (سایلنت) حرکت کنید. چسبی که نمایشگر را در جای خود نگه‌ داشته را بازکنید.

احتیاط: سعی نکنید لبه بالایی نمایشگر را از قاب عقب دور کنید، زیرا لبه توسط گیره‌های پلاستیکی که شکننده هستند، در آنجا نگه‌ داشته شده است.



مرحله 6

باز کدن آیفون 7 پلاس با تاچ کش
باز کدن آیفون 7 پلاس با تاچ کش
  • اسپاتول را از سمت چپ تلفن خارج کنید و انتهای صاف آن را در گوشه پایین سمت راست قرار دهید.
  • اسپاتول را در امتداد لبه سمت راست گوشی به سمت گوشه بالا بکشید و چسب نگه‌دارنده نمایشگر را بازکنید.



مرحله 7

باز کدن آیفون 7 پلاس با تاچ کش
  • تاچ کش را بالا بکشید تا نمایشگر بلند شود و آیفون باز شود.

احتیاط: نمایشگر را بیش از 10 درجه بلند نکنید زیرا در امتداد لبه سمت راست دستگاه کابل‌ های نواری وجود دارند که نمایشگر را به مین برد متصل می‌کنند.



مرحله 8

باز کدن آیفون 7 پلاس با تاچ کش
باز کدن آیفون 7 پلاس با تاچ کش
  • برآمدگی روی تاچ کش را به سمت بالا بکشید تا آن را از پنل جلو جدا کنید.



مرحله 9

جدا کردن پنل جلو آیفون 7 پلاس
جدا کردن پنل جلو آیفون 7 پلاس
  • یک پیک زیر نمایشگر در امتداد لبه بالایی گوشی بکشید تا آخرین چسب شل شود.



مرحله 10

جدا کردن پنل جلو آیفون 7 پلاس
جدا کردن پنل جلو آیفون 7 پلاس
  • مجموعه نمایشگر را کمی از لبه بالایی گوشی دور کنید تا گیره‌هایی که آن را به قاب پشتی نگه‌داشته‌اند جدا شوند.
  • لبه سمت چپ آیفون را بگیرید و مانند جلد کتاب ورق بزنید تا آن را بازکنید.

احتیاط: هنوز سعی نکنید نمایشگر را به‌طور کامل جدا کنید، زیرا چندین کابل نواری شکننده آن را به مین برد آیفون متصل می‌کنند.



مرحله 11: قطع باتری

قطع باتری آیفون 7 پلاس
  • چهار پیچ (سه سر) سه سوی Y000 زیر که براکت کابل نمایشگر پایین را به مین برد متصل می‌کنند، بازکنید:
  • سه پیچ 1.2 میلی‌متری
  • یک پیچ 2.6 میلی‌متری



مرحله 12

قطع باتری آیفون 7 پلاس
قطع باتری آیفون 7 پلاس
  • براکت پایین رابط نمایشگر را بردارید.



مرحله 13

قطع باتری آیفون 7 پلاس
قطع باتری آیفون 7 پلاس
  • با استفاده از نوک اسپاتول رابط باتری را از سوکت خود بر روی مین برد بلند کنید.

محض اطلاع: کابل رابط را کمی به ‌طرف بالا خم‌کنید تا از تماس آن با دوشاخه (سوکت) و تأمین برق تلفن جلوگیری شود.



مرحله 14: مجموعه نمایشگر

قطع باتری آیفون 7 پلاس
قطع باتری آیفون 7 پلاس
قطع باتری آیفون 7 پلاس

احتیاط: در این مرحله قبل از قطع یا وصل کردن کابل ‌ها، مطمئن شوید که باتری قطع‌ شده است.

  • با استفاده از انتهای صاف یک اسپاتول یا ناخن خود، دو رابط پایین نمایشگر را مستقیم از سوکت های آن‌ها بر روی مین برد، بلند کنید.

نکته: برای اتصال مجدد کابل‌های پرسی، یک سر آن را فشار دهید تا جایی که کلیک صدا کند، سپس این کار را برای انتهای مخالف نیز تکرار کنید. به ‌هیچ‌ وجه وسط آن را فشار ندهید. اگر رابط حتی اندکی نامیزان باشد، ممکن است خم شود و باعث آسیب دائمی‌شود.

نکته: اگر بعد از جمع‌آوری مجدد گوشی خود با صفحه خالی یا خطوط سفیدروی نمایشگر مواجه شدید و یا اگر عدم پاسخ در مقابل لمس جزئی یا کامل دارید، سعی کنید هردوی این کابل‌ها را جدا کرده و مجدداً متصل کنید و از قرارگیری کامل آن‌ها در محل خود مطمئن شوید.



مرحله 15

قطع باتری آیفون 7 پلاس
قطع باتری آیفون 7 پلاس
قطع باتری آیفون 7 پلاس
  • سه پیچ سه سوی (سه سر) Y000 که براکت روی رابط مجموعه سنسور پنل جلو را محکم می‌کنند، بازکنید:
  • یک پیچ 1.3 میلی‌متری
  • دو پیچ 1.0 میلی‌متری
  • براکت را بردارید.



مرحله 16

قطع سنسور پنل جلو آیفون 7 پلاس
قطع سنسور پنل جلو آیفون 7 پلاس
  • رابط مجموعه سنسور پنل جلو را از سوکت آن روی مین برد جدا کنید.

نکته: این رابط فشاری باید هر بار از یک‌ طرف متصل شود تا خطر خم شدن آن به حداقل برسد.



مرحله 17

جدا کردن پنل جلو آیفون 7 پلاس
  • مجموعه نمایشگر را بردارید.

نکته: هنگام مونتاژ، اگر می‌خواهید چسب اطراف لبه ‌های نمایشگر را تعویض کنید، در اینجا مکث کنید.



مرحله 18: اسپیکر

تعمیر بلندگوی iPhone 7 plus
تعویض اسپیکر آیفون 7 پلاس
  • با استفاده از یک ابزار نازک یا پنس، اتصال کابل (هم‌محور) کواکسیال بالایی را از مین برد بالا کشیده و جدا کنید.

محض اطلاع: دو رابط کواکسیال در نزدیکی هم وجود دارد. نزدیک‌ترین به رابط باتری را جدا کنید.

نکته: در هنگام مونتاژ مجدد، ممکن است برای اتصال مجدد آن مشکل باشد. با سر صاف اسپاتول رابط را در جای خود نگهدارید و به پایین روی سوکت خودش فشار دهید. رابط باید در جای خود قرار گیرد.



مرحله 19

تعمیر بلندگوی iPhone 7 plus
  • کابل کواکسیالی را که تازه جدا کرده‌اید از گیره فلزی کوچکی که آن را به مین برد نگه ‌داشته خارج کنید.



مرحله 20

تعمیر بلندگوی iPhone 7 plus
تعمیر بلندگوی iPhone 7 plus
  • با استفاده از پنس یا نوک اسپاتول خود، هر دو کابل کواکسیال را از گیره فلزی که آن‌ها را در کنار اسپیکر نگه‌داشته جدا کنید.



مرحله 21

تعویض اسپیکر آیفون 7 پلاس
  • پنج پیچ چهارسو محافظ اسپیکر را بردارید:
  • سه پیچ 1.3 میلی‌متری
  • یک پیچ 2.3 میلی‌متری
  • یک پیچ 3.3 میلی‌متری



مرحله 22

تعویض اسپیکر آیفون 7 پلاس
  • اسپیکر را بردارید.

نکته: واشر اطراف دهانه اسپیکر را از نظر آسیب‌ دیدگی بررسی کنید و در صورت لزوم قبل از نصب اسپیکر جدید آن را تعویض کنید.



مرحله 23: آنتن Wi-Fi

تعویض اسپیکر آیفون 7 پلاس
  • قسمت پایینی اسپیکر که آنتن به آن چسبیده است را با سپراتور، سشوار یا تفنگ حرارتی گرم‌ کنید تاکمی لمس آن مشکل شود.

محض اطلاع: گرما به نرم شدن چسب محکم کننده آنتن کمک می‌کند.



مرحله 24

تعویض اسپیکر آیفون 7 پلاس
تعویض اسپیکر آیفون 7 پلاس
  • یک پیک بین آنتن و اسپیکر در سمت راست قرار دهید و چسب را با دقت جدا کنید.



مرحله 25

تعویض اسپیکر آیفون 7 پلاس
  • اسپیکر را بچرخانید و پیک خود را دوباره در سمت مخالف قرار دهید.
  • باقیمانده چسب محافظ آنتن را جدا کنید.
  • در صورت لزوم، چسب را دوباره گرم‌کنید تا به‌ راحتی جدا شود.



مرحله 26

تعویض اسپیکر آیفون 7 پلاس

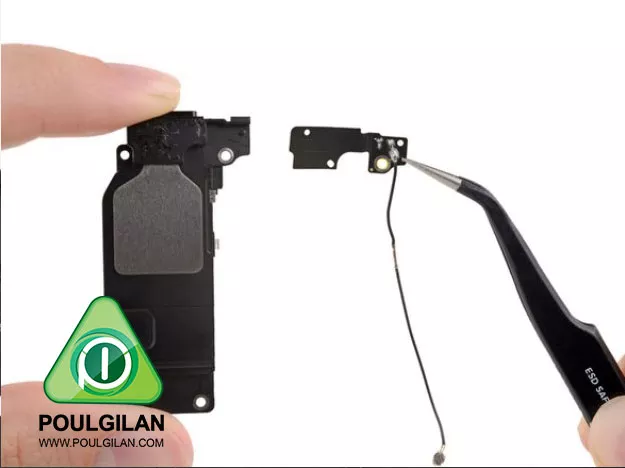

  • آنتن Wi-Fi را از اسپیکر جدا کنید.



پایان کار

قسمت تعویضی جدید خود را با قطعه اصلی مقایسه کنید - ممکن است لازم باشد قبل از نصب، قطعات باقیمانده را منتقل کنید، یا چسب باقیمانده را از قسمت جدید جدا کنید.

برای مونتاژ مجدد دستگاه خود، مراحل بالا را به ترتیب و به ‌صورت معکوس دنبال کنید.
