تعویض مادربرد Samsung Galaxy S10

سختی کار: متوسط

مراحل: 21

زمان موردنیاز: 40 دقیقه تا 1 ساعت

آموزش تعمیرات موبایل
آموزش تعمیرات موبایل



مقدمه

برای برداشتن و تعویض مین برد Galaxy S10، این راهنما را دنبال کنید که شامل پورت شارژ USB-C نیز می‌شود که به برد لحیم شده است.



ابزارها

این ابزارها را تهیه کنید.

  • ابزاری برای خارج کردن سیم‌کارت
  • نوار چسب دوطرفه تسا
  • سپراتور، هیتر و یا سشوار صنعتی (وسیله‌ای برای گرمادهی)
  • قاب بازکن،  و کارت های پلاستیکی
  • تاچ کش
  • مجموعه 6 عددی پیک های بازکننده (وسیله‌ای برای فاصله‌دهی و بازکردن)
  • جدا کننده ی پلاستیکی
  • پیچ‌گوشتی



مرحله 1: سیم‌کارت

تعویض مادربرد Samsung Galaxy S10
تعویض مادربرد Samsung Galaxy S10

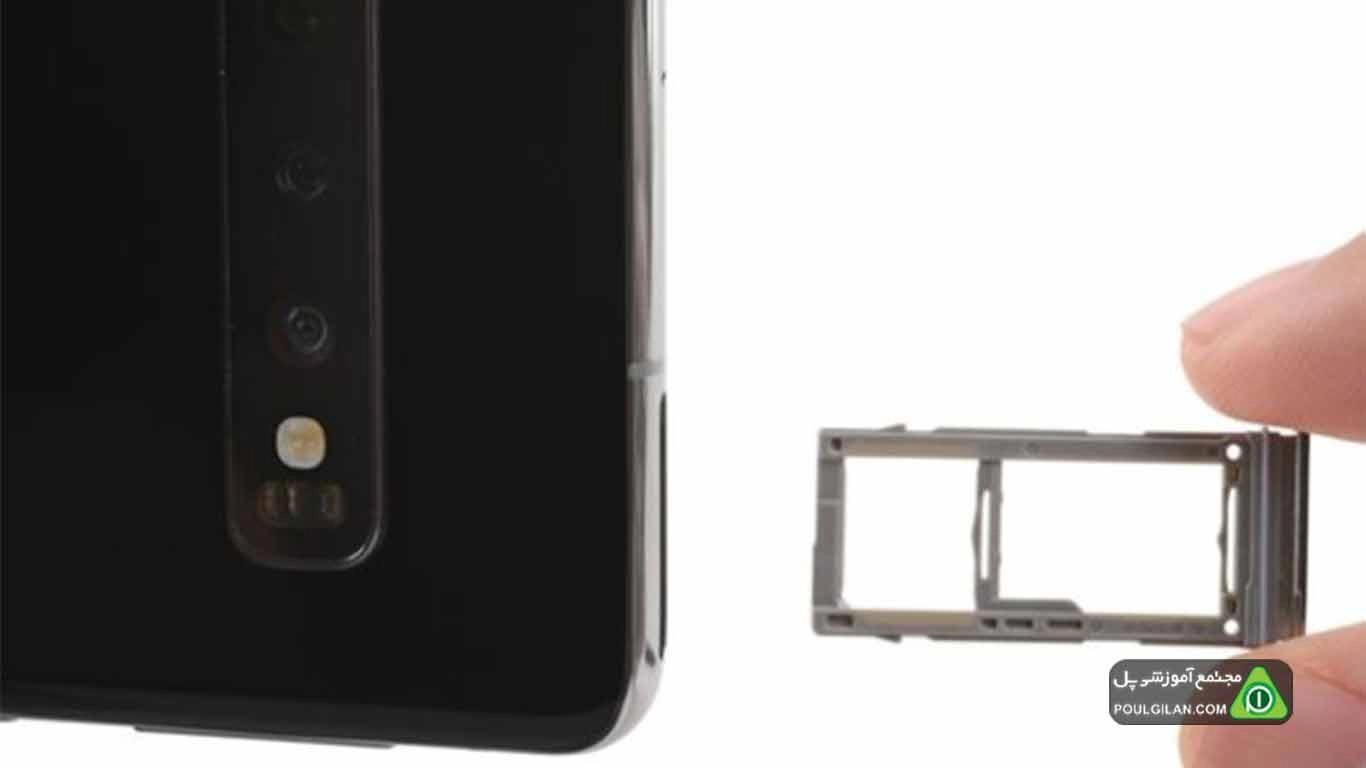

  • از یک ابزار خارج‌کننده سیم‌کارت یا یک سوزن در حفره هولدر سیم‌کارت وارد کنید. این سوراخ واقع در لبه بالای تلفن در کنار آنتن است.

محض اطلاع: اگر ابزار را در سوراخی دیگر قرار داده‌اید، نگران نباشید - میکروفون و بقیه قطعات آن به صورتی سوار شده‌اند که آسیبی به آن‌ها وارد نمی‌شود.

  • محکم فشار دهید تا از محفظه خارج شود.
  • محفظه سیم‌کارت را بردارید.

نکته: هنگام قرار دادن مجدد سیم‌کارت، اطمینان حاصل کنید که محفظه در جهت و طرف مناسب قرار دارد.

مرحله 2: درب پشت را گرم کنید

آموزش تعویض مادربرد سامسونگ galaxy s10
  • قبل از شروع کار، گوشی خود را خاموش کنید.
  • با استفاده گرما مثلا استفاده از سپراتور با دمای ۹۰ و زمان ۵ تا ۱۰ دقیقه به صفحه گرما دهید.

محض اطلاع: از سشوار، وسایل گرماده یا صفحه‌ای گرم نیز می‌توانید استفاده کنید، اما مراقب باشید گوشی بیش ‌از حد گرم نشود - نمایشگر و باتری داخلی هر دو در معرض آسیب از گرما هستند.

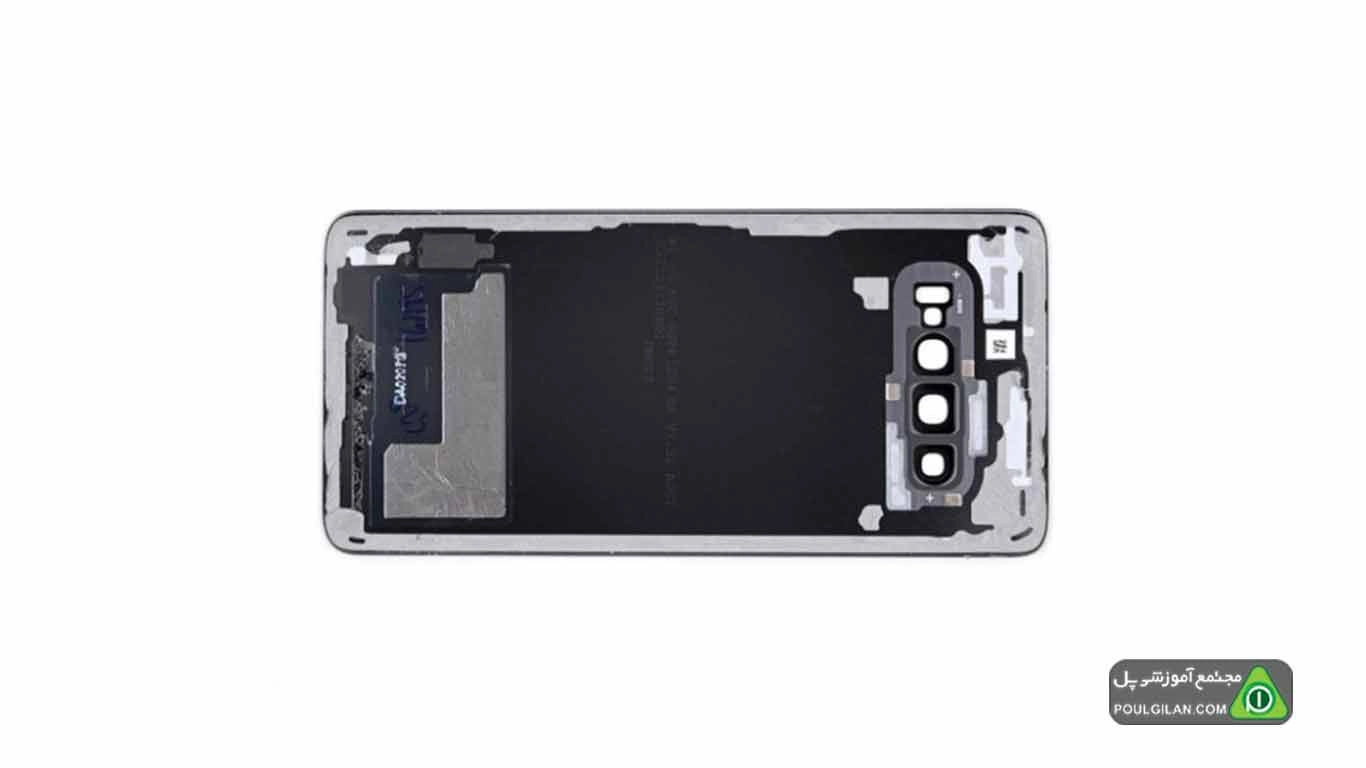

  • در همین حین، نگاهی به تصویر درب پشتی برداشته‌شده بیاندازید و محل قرارگیری چسب را یادداشت کنید.



مرحله 3: یک شکاف باز ایجاد کنید

تعویض مادربرد Samsung Galaxy S10
تعویض مادربرد Samsung Galaxy S10
  • لبه سمت راست گرم شده گوشی را روی چیزی قرار دهید که ضخامت آن تقریباً 0.5 اینچ (13 میلی‌متر) است.
  • لبه سمت چپ گوشی را با انگشتان خود مهار کنید تا گوشی لیز نخورد. تاچ کش را با فشار محکم بکشید.
  • لبه یک مضراب را درون درز بین درب پشت و قاب فشار دهید.
  • با استفاده از مضراب آن را به سمت عقب و جلو در امتداد درز بلغزانید تا درب پشت شل شود.



مرحله 4

آموزش تعویض مادربرد سامسونگ galaxy s10
آموزش تعویض مادربرد سامسونگ galaxy s10
  • در صورت نیاز دوباره به گوشی گرما دهید.

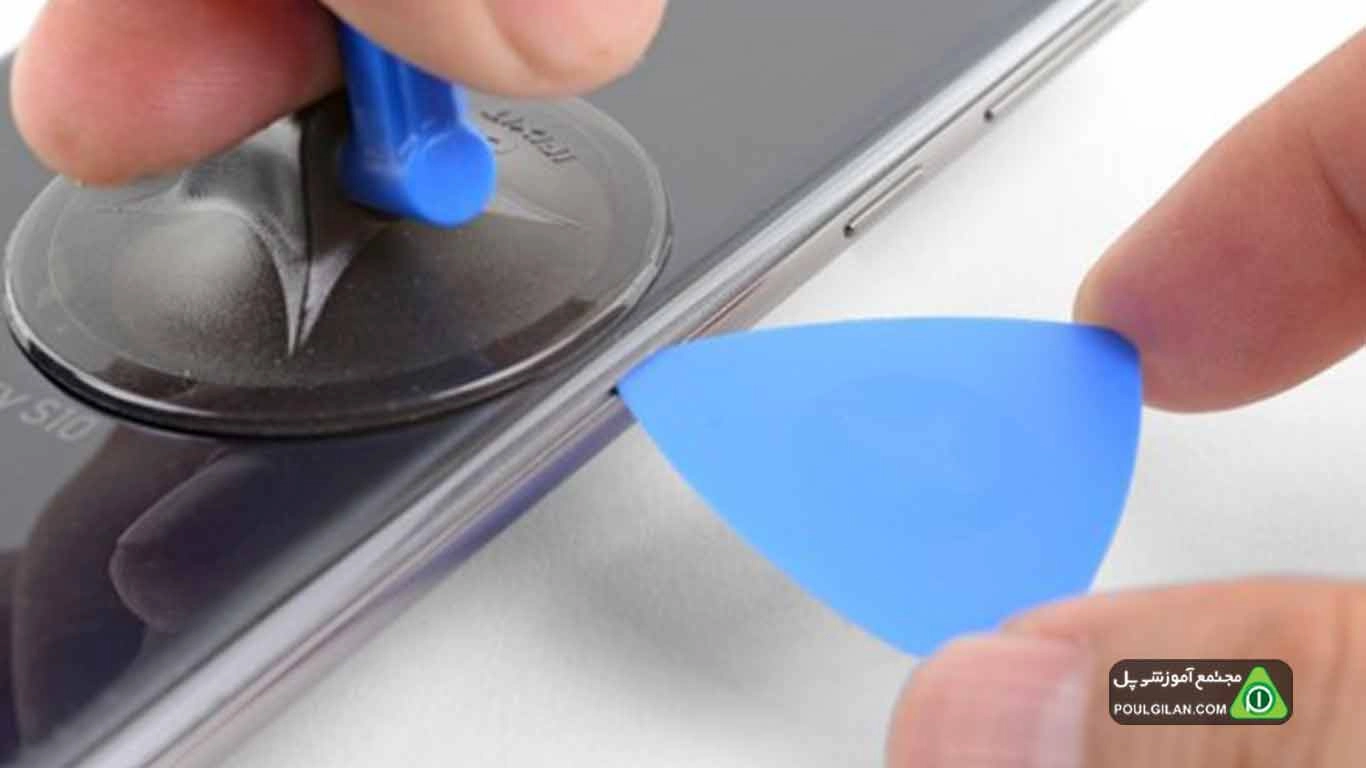

  • تاچ کش را در پشت گوشی قرار دهید. تا آنجا که ممکن است به مرکز لبه سمت راست نزدیک باشد (جایی که باریک‌ترین چسب را دارد).
  • دستگیره مکش را با نیروی قوی و ثابت بکشید تا شکافی بین درب پشت و قاب ایجاد شود.
  • نوک مضراب بازکننده را در شکاف ایجاد شده قرار دهید.

محض اطلاع: به دلیل استحکام زیاد، این کار ممکن است چندین بار طول بکشد.

  • اگر در ایجاد این شکاف با مشکل روبرو شدید، بهترین راه‌حل این است که گرمای بیشتری به لبه بدهید و مجدداً از مرحله قبل شروع کنید.
  • می‌توانید چندین قطره الکل ایزوپروپیل با غلظت بالا (بیش از 90٪) را روی درز بکشید تا چسب را شل کند.

توجه: وارد کردن نیروی بیش‌ازحد، ممکن است منجر به شکستن شیشه‌ی پشت جلد بشود.

مرحله 5: چسب را برش بزنید

تعویض مادربرد Samsung Galaxy S10
تعویض مادربرد Samsung Galaxy S10

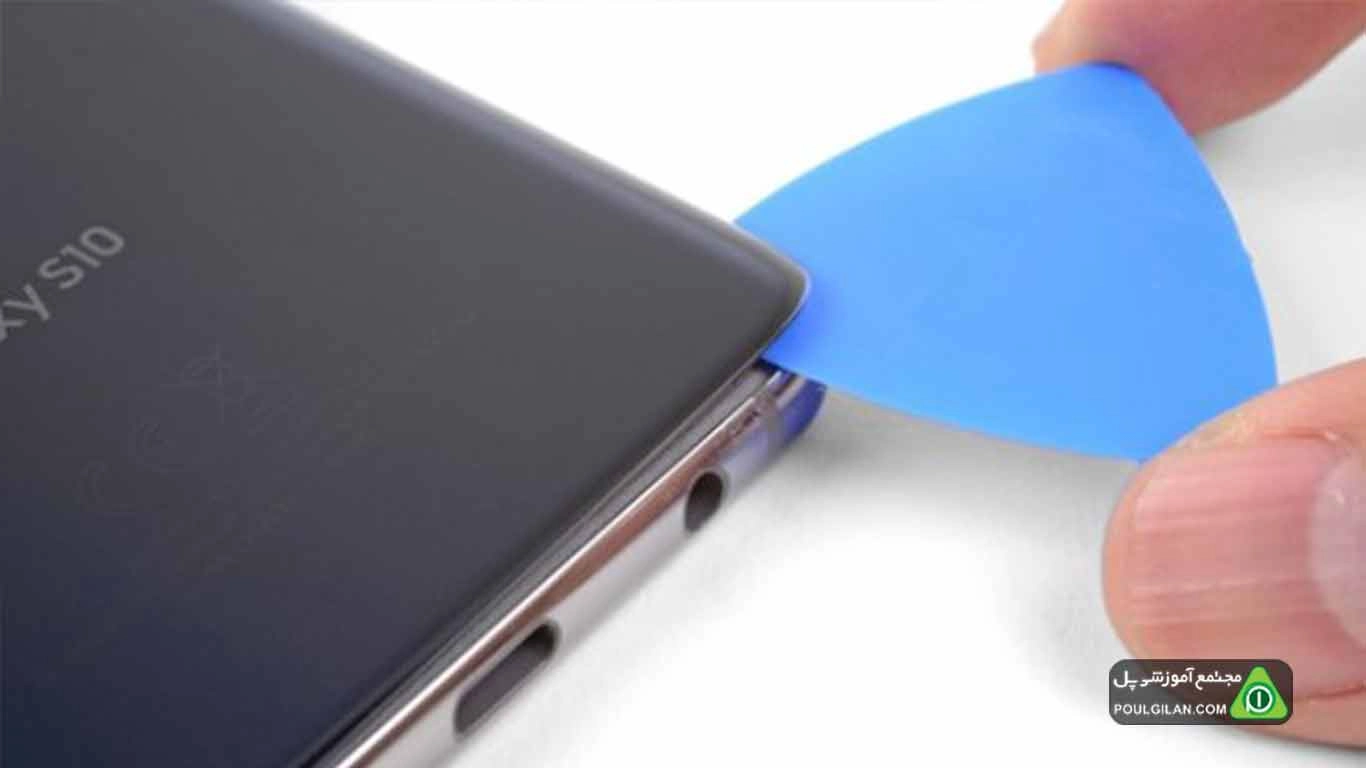

  • مضراب بازکننده را در امتداد لبه تلفن قرار داده و بلغزانید و از بین چسب‌ها برش بزنید.

مراقب باشید: سعی نکنید قبل از گرمادهی چسب نگه‌دارنده، گوشه‌ها را برش دهید. با انجام این کار، ممکن است درب پشت گوشی دچار ترک‌خوردگی شود.

  • برای جلوگیری از چسبیدن مجدد چسب، یک مضراب را در درز بگذارید.



مرحله 6

آموزش تعویض مادربرد سامسونگ galaxy s10
  • دوباره گوشی را در معرض گرما قرار دهید.

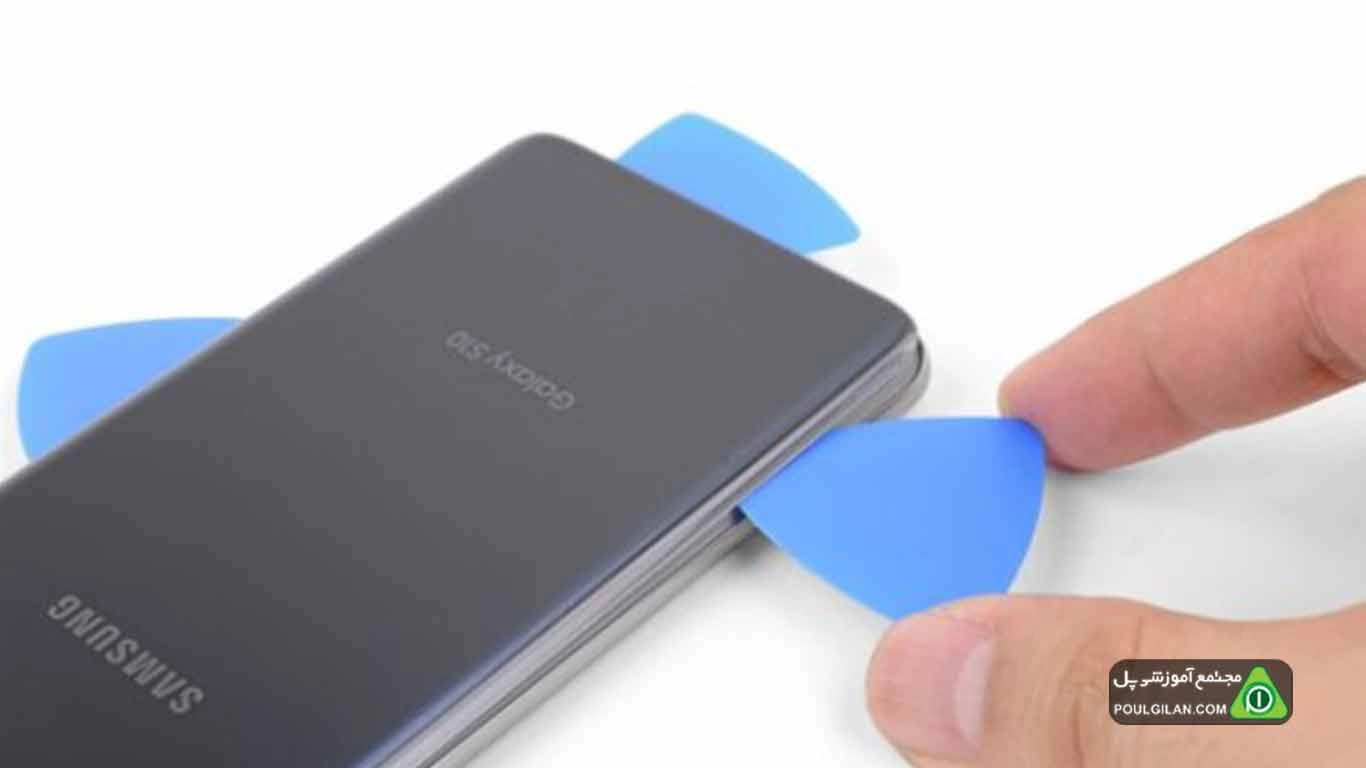

  • یک مضراب را در لبه سمت راست تلفن نزدیک گوشه پایین سمت راست قرار دهید.
  • مضراب را با دقت در گوشه گوشه قرار دهید. برش را در امتداد لبه پایین و گوشه پایین سمت چپ ادامه دهید.

محض اطلاع: اگر برش به‌سختی انجام می‌شود، قبل از ادامه، گرما را مجدداً روی لبه قرار دهید.

  • برای جلوگیری از چسبیدن مجدد چسب، مضراب را در درز بگذارید.



مرحله 7

تعویض مادربرد Samsung Galaxy S10
تعویض مادربرد Samsung Galaxy S10
  • حرارت دادن و برش دادن لبه‌های باقی‌مانده گوشی را ادامه دهید.

محض اطلاع: هنگام برش زدن گوشه‌ها به طرفین، مطمئن شوید که گوشه‌ها کاملاً گرم شده‌اند.

مرحله 8

آموزش تعویض مادربرد سامسونگ galaxy s10
آموزش تعویض مادربرد سامسونگ galaxy s10

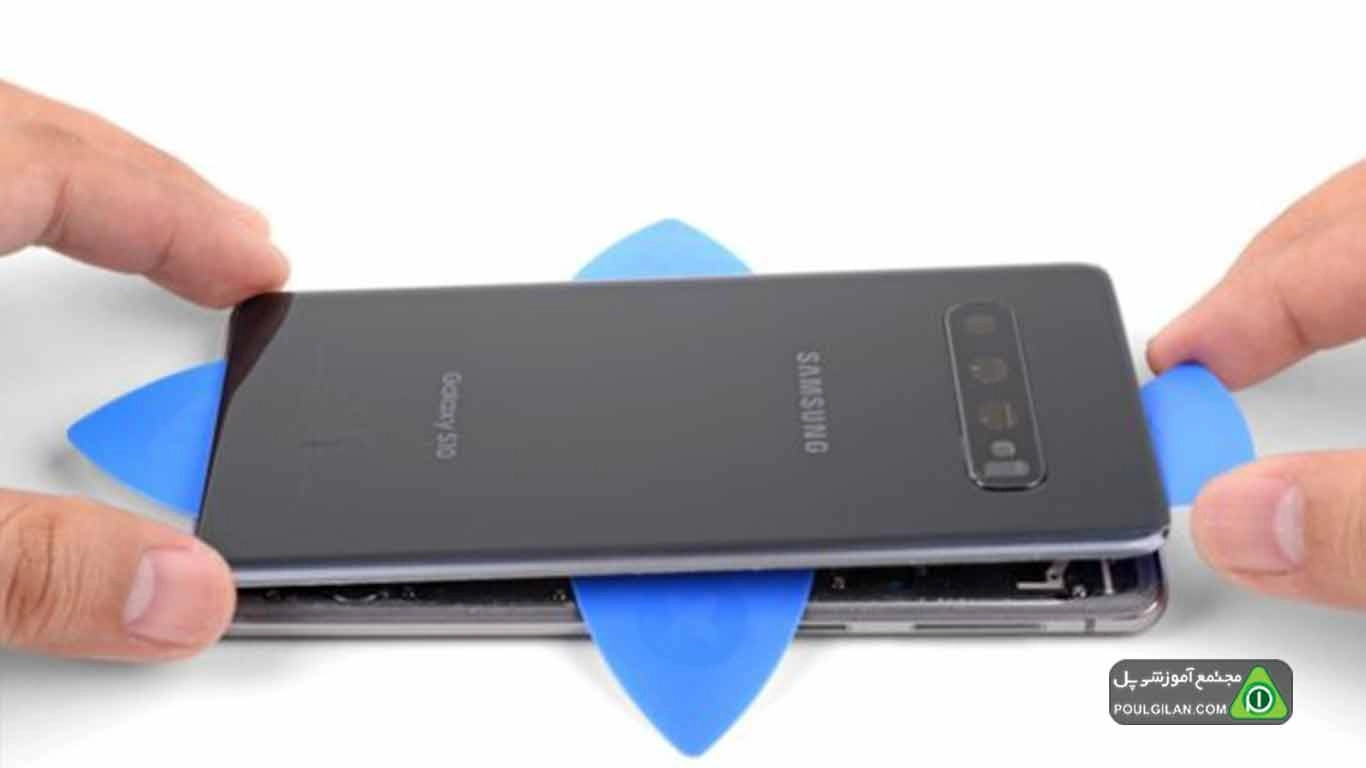

  • پس‌ از اینکه برش‌ها را در لبه‌های گوشی ایجاد کردید یکی از لبه‌ها را انتخاب کنید و با کمک مضراب درب پشتی را از قاب جدا کنید.
  • درب پشت را به‌آرامی بلند کنید. برای برش دادن چسب‌های باقیمانده از مضراب استفاده کنید.
  • درب پشت را بردارید.

محض اطلاع: قبل از مونتاژ مجدد، به این نکته توجه داشته باشید که قبل از قرار دادن درب پشت، گوشی را به برق وصل کنید و عملکرد صحیح همه‌ی قطعات را بررسی کنید. قبل از ادامه کار حتماً گوشی خود را کاملاً خاموش کنید.

نکته: برای نصب مجدد قاب پشتی، انتقال و نصب قاب دوربین و جایگزینی چسب، این راهنما را دنبال کنید.

محض اطلاع: در صورت تمایل، می‌توانید بدون تعویض چسب، قاب پشتی را دوباره نصب کنید. چسب‌های بزرگی را که ممکن است از نشستن درب پشت جلوگیری کند، جدا کنید. پس از نصب، درب پشت را گرم کرده و برای محکم شدن آن، فشار وارد کنید.

مرحله 9

تعویض مادربرد Samsung Galaxy S10

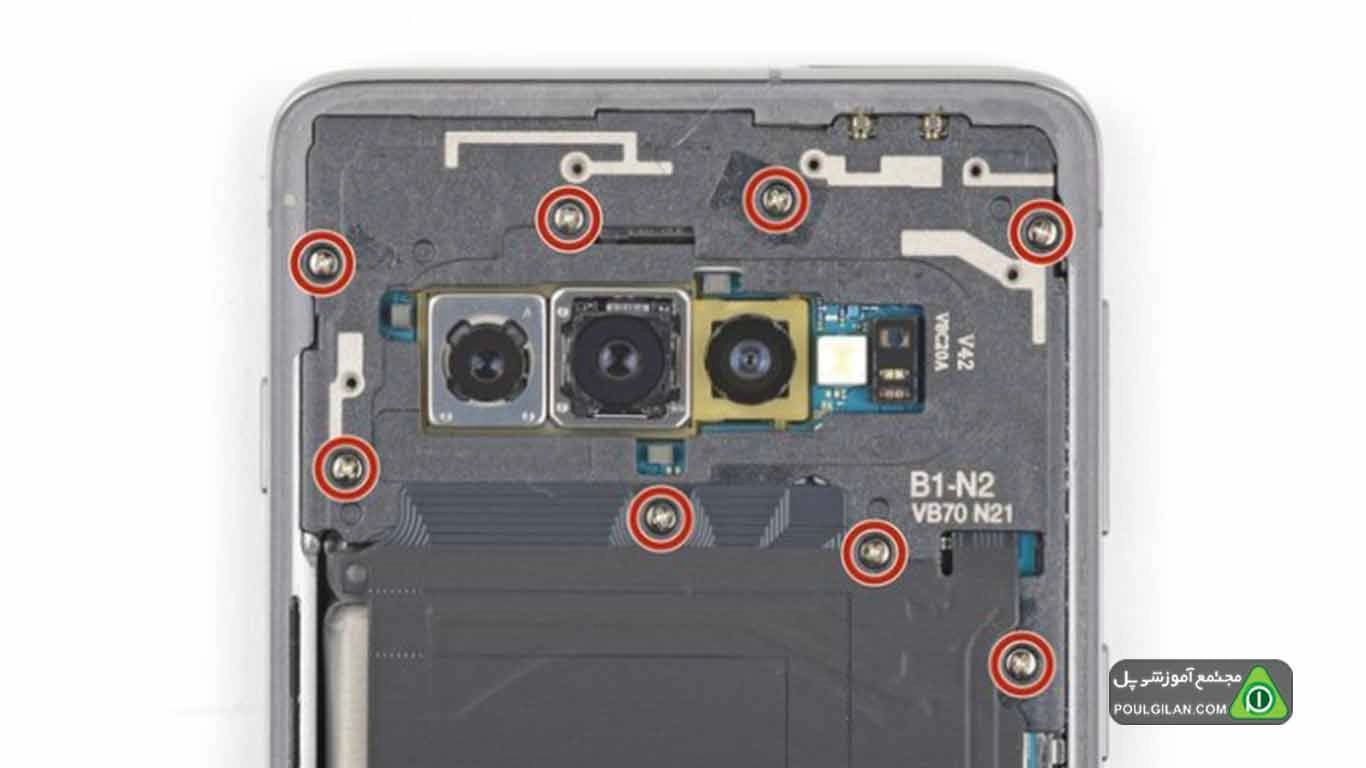

  • قاب میانی را بردارید. هشت پیچ فیلیپس 4 میلی‌متری را که در قسمت میانی قاب بالای گوشی قرار دارند و آن را محکم می‌کند؛ بردارید.



مرحله 10

آموزش تعویض مادربرد سامسونگ galaxy s10
  • قاب میانی هنوز توسط چند گیره پلاستیکی در اطراف لبه ثابت نگه‌ داشته شده است.

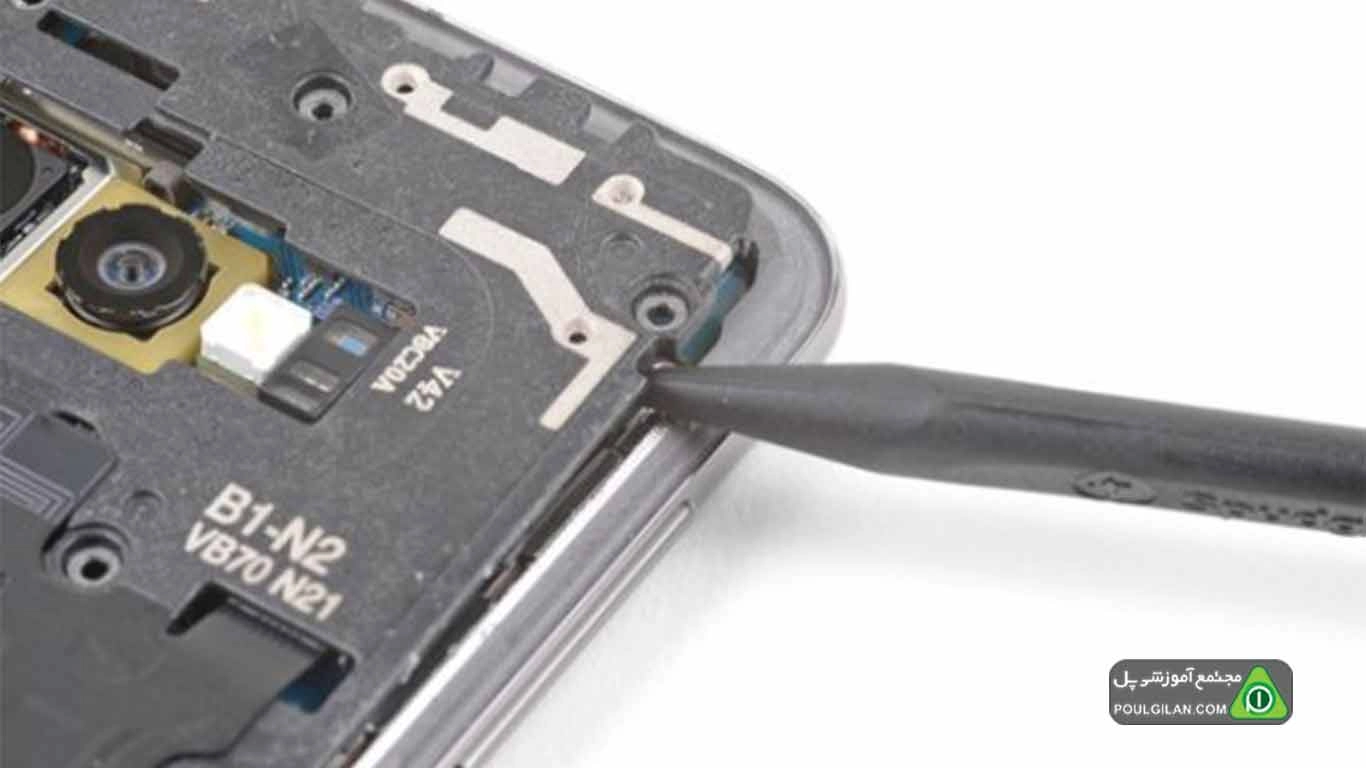

  • نوک بازکننده پلاستیکی را در شکاف لبه سمت راست قاب میانی، نزدیک دکمه افزایش صدا قرار دهید.
  • برای شل شدن قاب میانی و جدا شدن، آن را به آرامی و باظرافت سمت بالا بکشید.



مرحله 11

تعویض مادربرد Samsung Galaxy S10
تعویض مادربرد Samsung Galaxy S10
  • قاب میانی را از گوشه‌های بالا بردارید و آن را از گوشی جدا کنید.

محض اطلاع: قسمت میانی فریم بالایی ممکن است به قسمت میانی فریم پایین در گوشه پایینی و سمت راست خود بچسبد. اگر چنین اتفاقی افتاد، آن را به‌آرامی جدا کنید.

  • برای نصب مجدد قسمت میانی فریم بالا:
  • لبه بالایی قاب میانی را با گوشی هم‌تراز کرده و قاب را روی گوشی قرار دهید.
  • با استفاده از فشار انگشتان در امتداد دور قاب میانی گیره‌های فریم میانی را در جای خود قرار دهید لبه‌ها باید درست روبروی لبه گوشی قرار بگیرند.



مرحله 12: باتری را جدا کنید

آموزش تعویض مادربرد سامسونگ galaxy s10
آموزش تعویض مادربرد سامسونگ galaxy s10
  • انتهای صاف بازکننده پلاستیکی را در زیر اتصال باتری قرار دهید که به مین برد زیر دوربین پشت متصل است.
  • آهسته به سمت بالا بکشید تا اتصال را از سوکت آن جدا کنید.

احتیاط: هنگام قطع چنین اتصالاتی، مراقب باشید اجزای کوچک نصب‌شده روی سطوح اطراف سوکت را جدا نکنید.

  • کابل منعطف یا همان سیم نرم باتری را به‌آرامی از سوکت مین برد دور کنید تا از تماس تصادفی جلوگیری کند.



مرحله 13: بلندگو را بردارید

تعویض مادربرد Samsung Galaxy S10

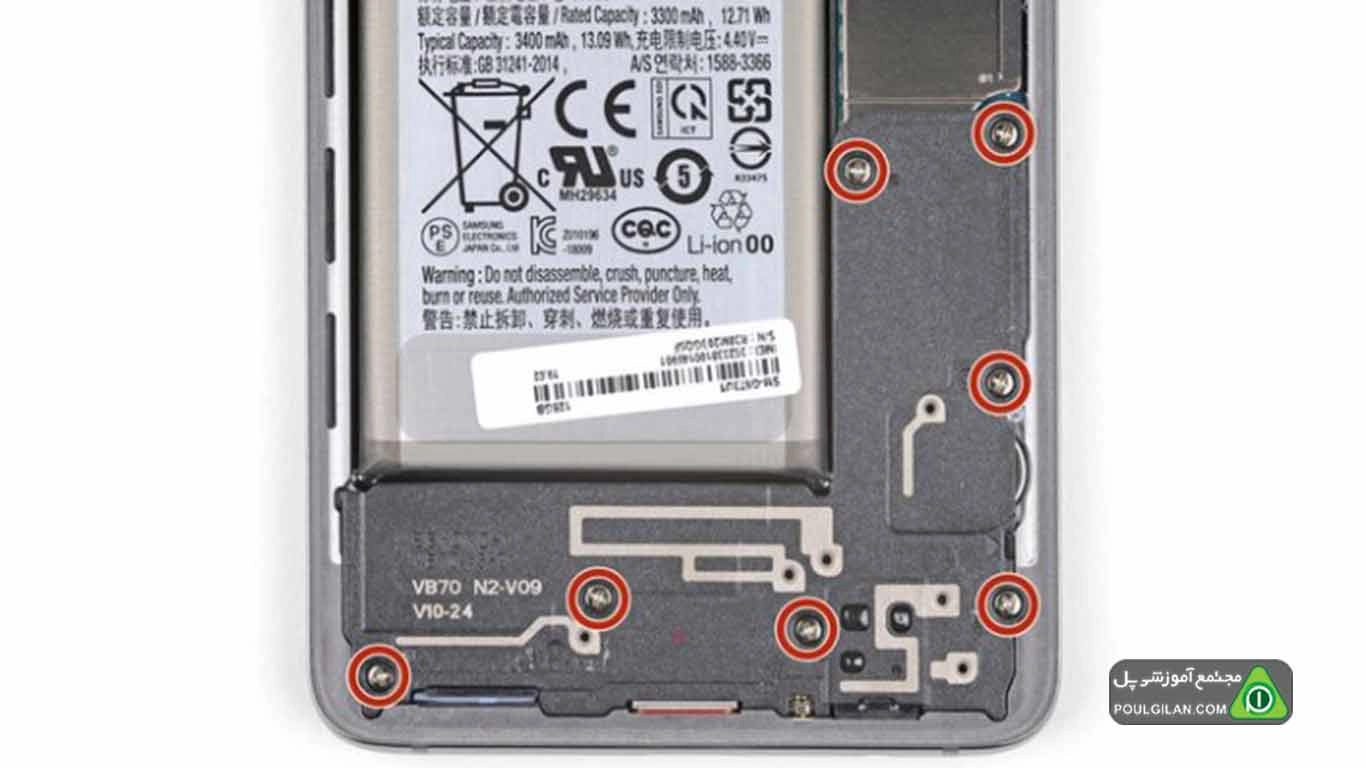

  • هفت پیچ فیلیپس 4 میلی‌متری که قسمت میانی قاب زیرین را محکم می‌کند بردارید.



مرحله 14

آموزش تعویض مادربرد سامسونگ galaxy s10

محض اطلاع: قاب میانی هنوز توسط چند گیره پلاستیکی در اطراف لبه ثابت نگه‌داشته شده است.

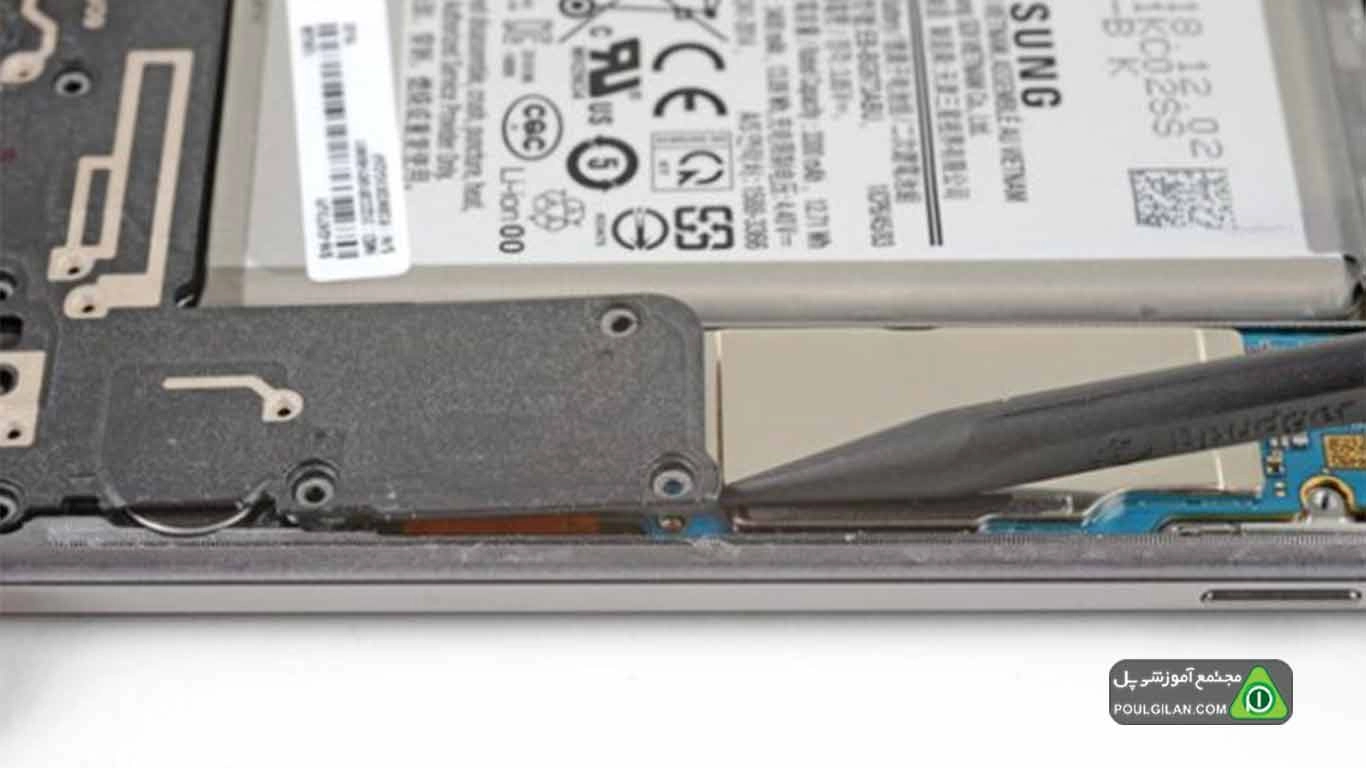

  • نوک بازکننده را درست زیر گوشه راست بالای قاب میانی پایینی قرار دهید.
  • سعی کنید تا قاب میانی را از گوشی جدا کنید.



مرحله 15

تعویض مادربرد Samsung Galaxy S10
تعویض مادربرد Samsung Galaxy S10

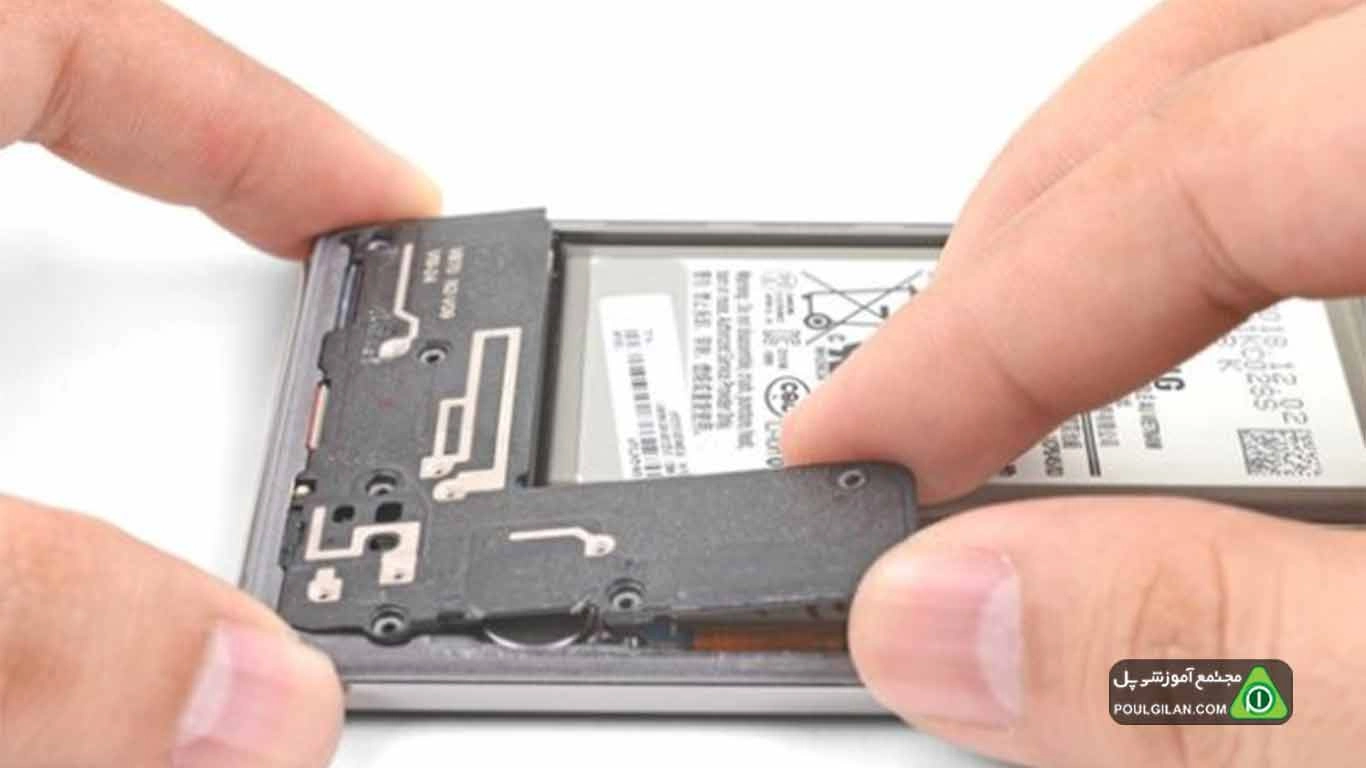

  • انتهای شل شده قاب میانی را با انگشتان بگیرید و به‌آرامی به سمت بالابلند کنید.
  • برای کمک به آزاد کردن گیره‌های باقیمانده، کمی قاب میانی را تکان دهید.
  • قاب میانی پایین را بردارید. بلندگو در قاب میانی پایین تعبیه شده است.
  •

مرحله 16 مادربرد

آموزش تعویض مادربرد سامسونگ galaxy s10
آموزش تعویض مادربرد سامسونگ galaxy s10
  • با استفاده از انتهای تحت بازکننده، اتصال صفحه‌نمایش را از سوکت مادربرد خود که در قسمت گوشه پایین سمت راست تلفن قرار دارد قطع کنید.



مرحله 17

تعویض مادربرد Samsung Galaxy S10
تعویض مادربرد Samsung Galaxy S10

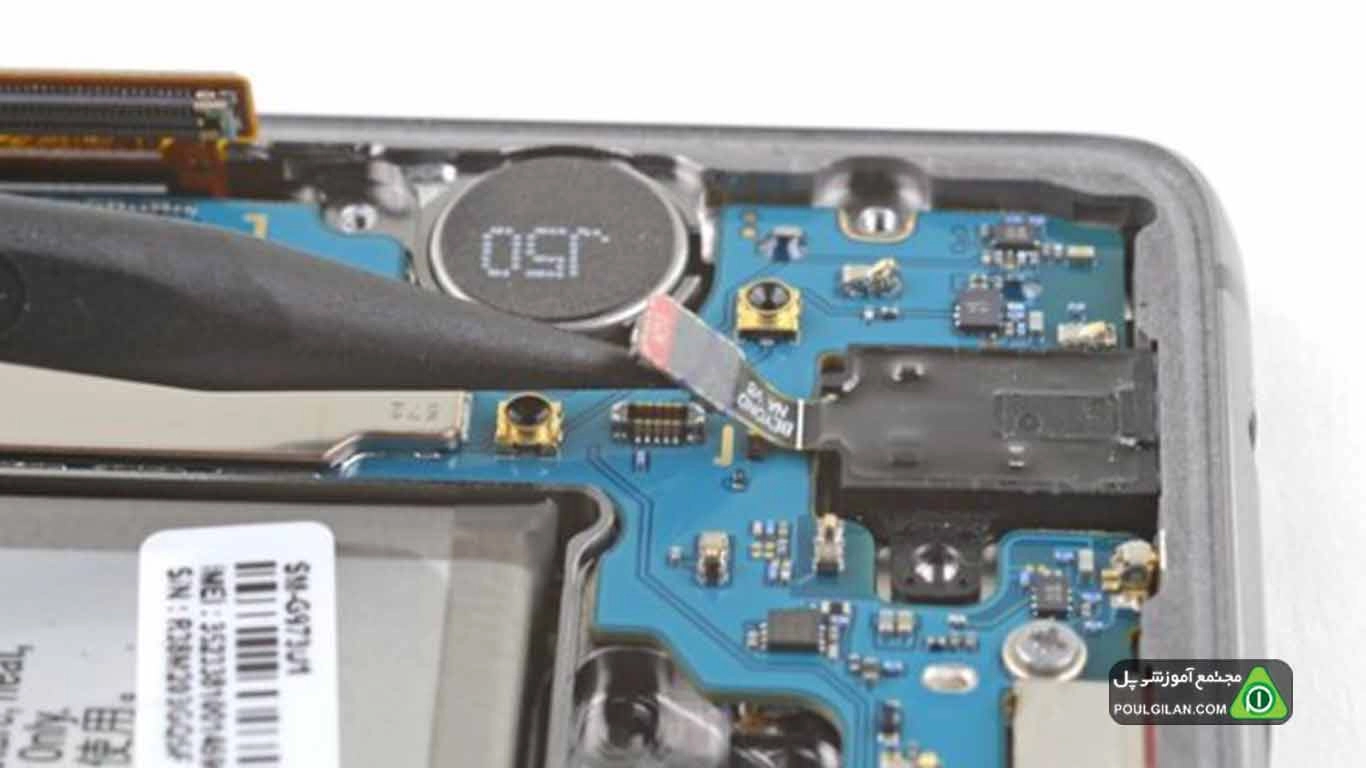

  • با استفاده از نوک بازکننده اتصال‌دهنده‌ی جک هدفون را از سوکت مادربرد جدا کنید.



مرحله 18

آموزش تعویض مادربرد سامسونگ galaxy s10
  • سه پیچ فیلیپس 3.7 میلی‌متری که مین برد را به گوشی محکم می‌کند بردارید.



مرحله 19

تعویض مادربرد Samsung Galaxy S10

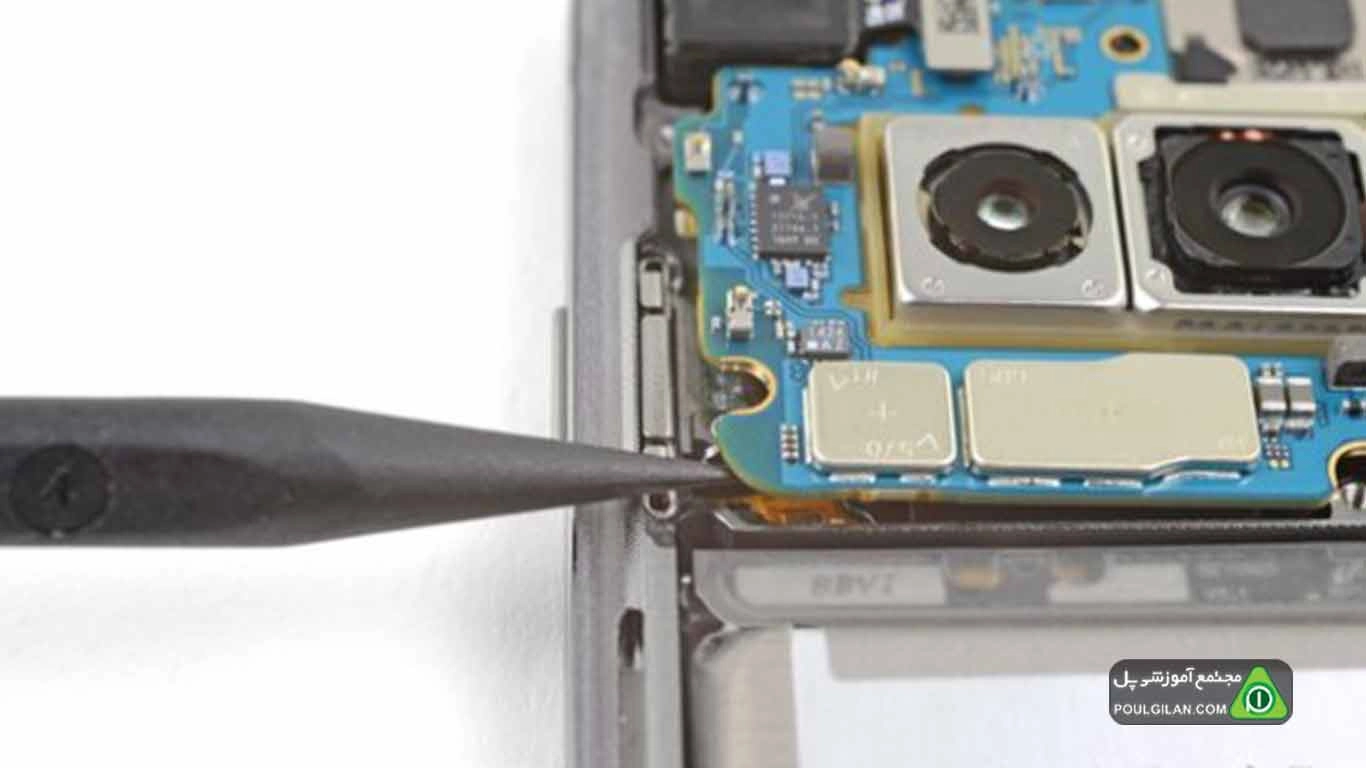

  • نوک باز کننده را در زیر لبه سمت راست مین برد، نزدیک دکمه‌ی کاهش صدا قرار دهید.
  • به‌آرامی به سمت بالا بکشید تا مادربرد از قسمت شکاف خود باز شود.



مرحله 20

آموزش تعویض مادربرد سامسونگ galaxy s10
  • نوک باز کننده را در گوشه پایین سمت چپ مادربرد قرار دهید.
  • به‌آرامی سرعت خود را ادامه دهید تا مادربرد از قسمت شکاف خود باز شود.



مرحله 21

تعویض مادربرد Samsung Galaxy S10
تعویض مادربرد Samsung Galaxy S10

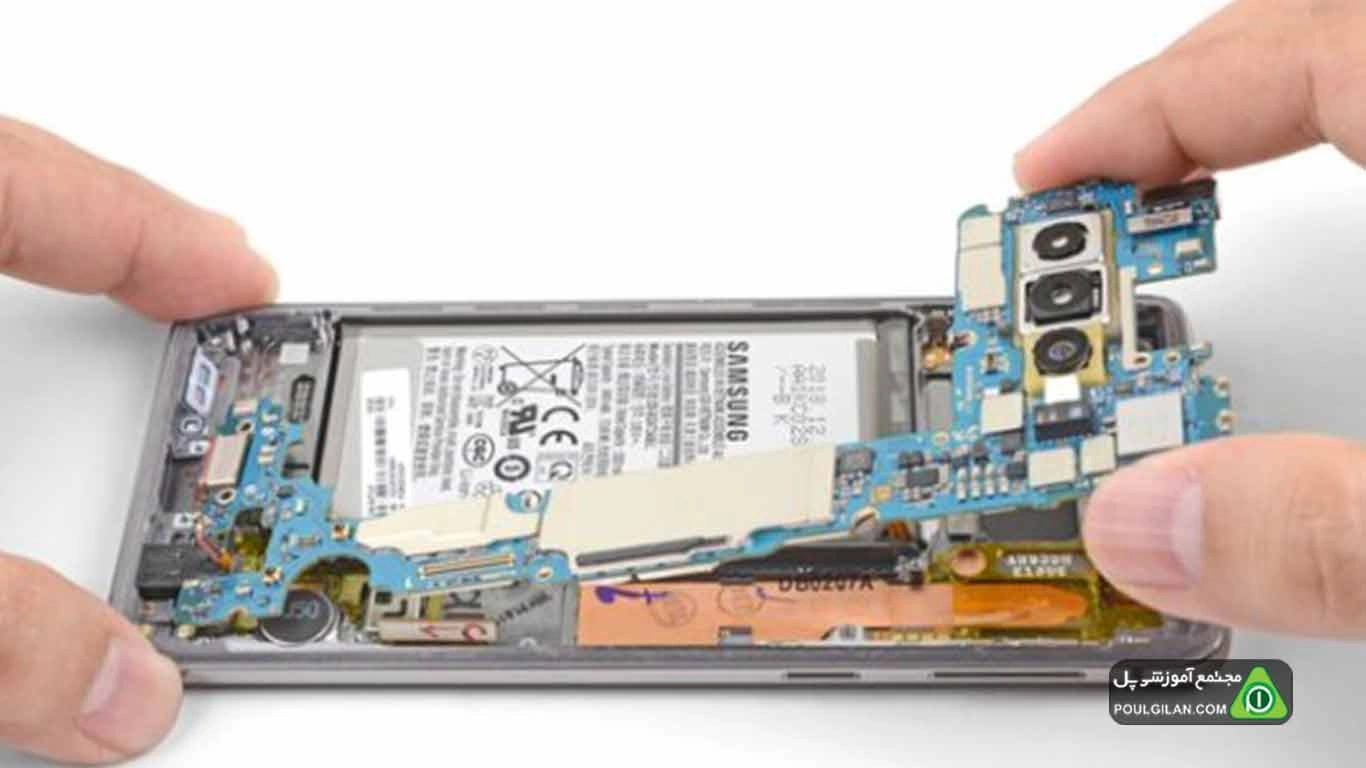

  • با استفاده از انگشتان خود، مین برد را از قسمت گوشه‌های بالایی بگیرید.
  • مادربرد را کمی از فضای خود خارج کنید. مراقب باشید در طول مسیر به هیچ کابلی گیر نکنید.
  • مادربرد را به سمت لبه بالایی گوشی بکشید درحالی‌که برد را کمی تکان می‌دهید. با این کار پورت شارژ از قسمت سوکت آن شل می‌شود.
  • هنگامی‌که قسمت خروجی شارژ از سوکت خارج شد، مین برد را جدا کنید.
  •

نکته: برای نصب مجدد مادربرد:

  • قسمت خروجی یا پورت شارژ مادربرد را با لبه پایین گوشی تراز کنید.
  • مادربرد را به‌آرامی به لبه پایین گوشی فشار دهید تا درگاه شارژ کاملاً هم‌تراز شود.
  • مادربرد را پایین آورده و در جای خود فشار دهید. مراقب باشید هیچ کابلی در زیر مین برد گیر نکند. بورد باید دقیقاً مقابل قاب قرار بگیرد.



مرحله پایانی

برای مونتاژ مجدد دستگاه خود، این دستورالعمل‌ها را به ترتیب و به‌صورت معکوس دنبال کنید.
