تعویض سیم‌پیچ شارژ بی‌سیم Samsung Galaxy S20 Ultra

تعویض سیم‌پیچ شارژ بی‌سیم Samsung Galaxy S20 Ultra

سختی کار: متوسط

مراحل: 17

زمان موردنیاز: 10 تا 35 دقیقه

آموزش تعمیرات موبایل
آموزش تعمیرات موبایل



مقدمه

این راهنما نحوه جدا کردن یا تعویض سیم‌پیچ شارژ بی‌سیم در Galaxy S20 Ultra را نشان می‌دهد. برای انجام این تعمیرات به چسب تعویض نیاز دارید.

ابزار موردنیاز:

  • سپراتور (بزاری برای گرم کردن)
  • پایه‌ی مکنده
  • مجموعه 6 عددی مضراب (وسیله‌ای برای فاصله دهی و باز کردن)
  • اسپاجر (ابزاری برای باظرافت باز کردن)
  • سیم چین



مرحله 1: لبه پایینی را گرم‌کنید

احتیاط: قبل از شروع کار، گوشی خود را از برق بکشید و خاموش‌کنید.

  • سپراتور را گرم‌کنید و آن را به مدت دو دقیقه در قسمت لبه‌ی پایینی قاب پشتی قرار دهید.

محض اطلاع: می‌توانید از سشوار، تفنگ حرارتی یا صفحه گرم‌کن نیز استفاده ‌کنید، اما مراقب باشید گوشی بیش‌ازحد گرم نشود - نمایشگر و باتری داخلی هر دو در معرض آسیب براثر گرما هستند.

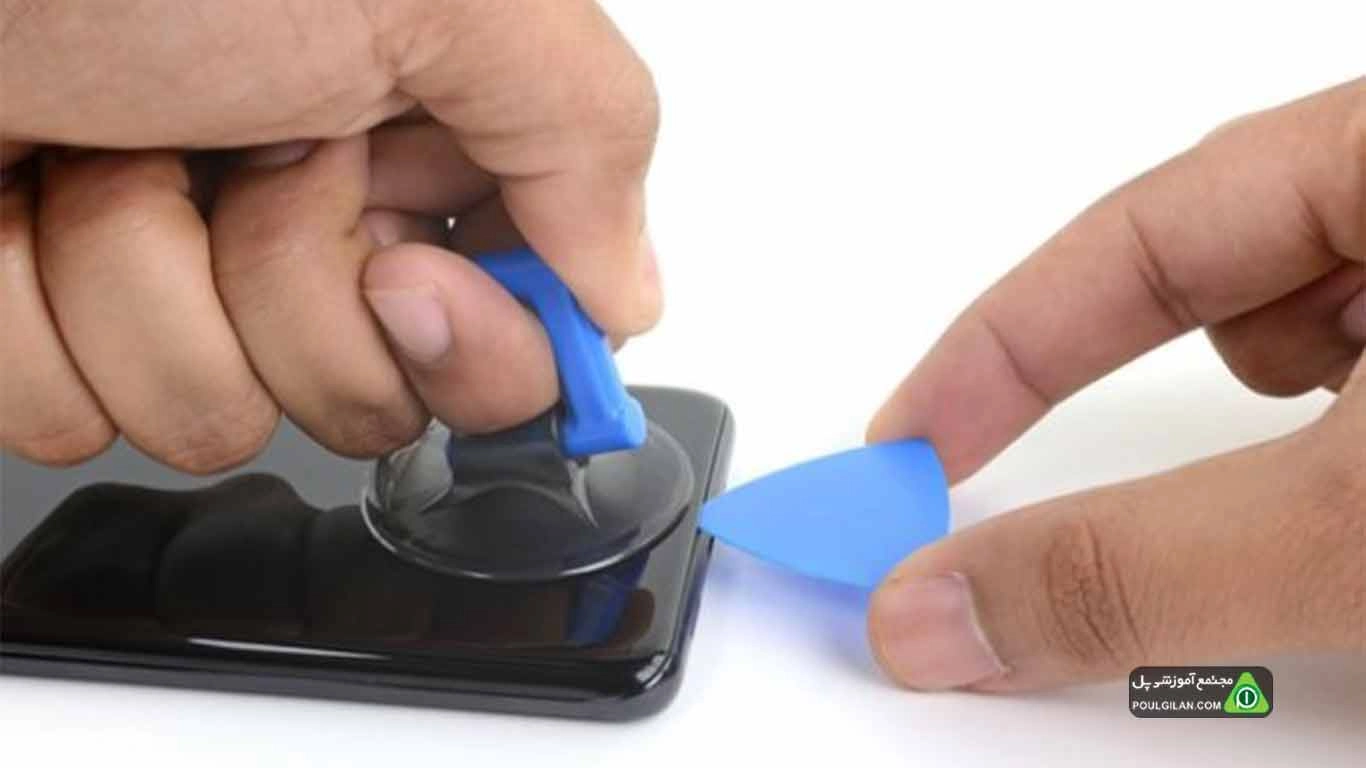

مرحله 2: چسب لبه پایینی گوشی را جدا کنید

تعویض سیم‌پیچ شارژ بی‌سیم Samsung Galaxy S20 Ultra
تعویض سیم‌پیچ شارژ بی‌سیم Samsung Galaxy S20 Ultra
  • پایه‌ی مکنده را پشت‌گوشی و در مرکز لبه‌ی پایینی قاب بچسبانید.
  • محض احتیاط: اگر نمایشگر شما به‌شدت ترک‌خورده است، پوشاندن آن با یک‌لایه نوار بسته‌بندی شفاف کمک می‌کند تا پایه‌ی مکنده بچسبد. روش دیگر، می‌توانید از نوارچسب بسیار محکم به‌جای پایه‌ی مکنده استفاده کنید. اگر هیچ‌کدام از روش‌ها مفید نبود، می‌توانید پایه‌ی مکنده را به شیشه شکسته چسب بزنید.
  • پایه‌ی مکنده را با نیروی قوی و ثابت بکشید تا شکافی بین درب پشت و قاب ایجاد شود.
  • نوک مضراب را وارد شکاف کنید.

محض احتیاط: به دلیل مقاومت زیاد چسب، این کار ممکن است چندین بار نیاز به گرم کردن و استفاده از پایه‌ی مکنده داشته باشد.

محض احتیاط: اگر در ایجاد فاصله بین درب پشتی و قاب مشکلی دارید، گرمای بیشتری به لبه آن وارد کنید و دوباره امتحان کنید.

احتیاط: وارد آوردن نیروی بیش‌ازحد ممکن است به ترک خوردن شیشه درب پشت منجر شود.

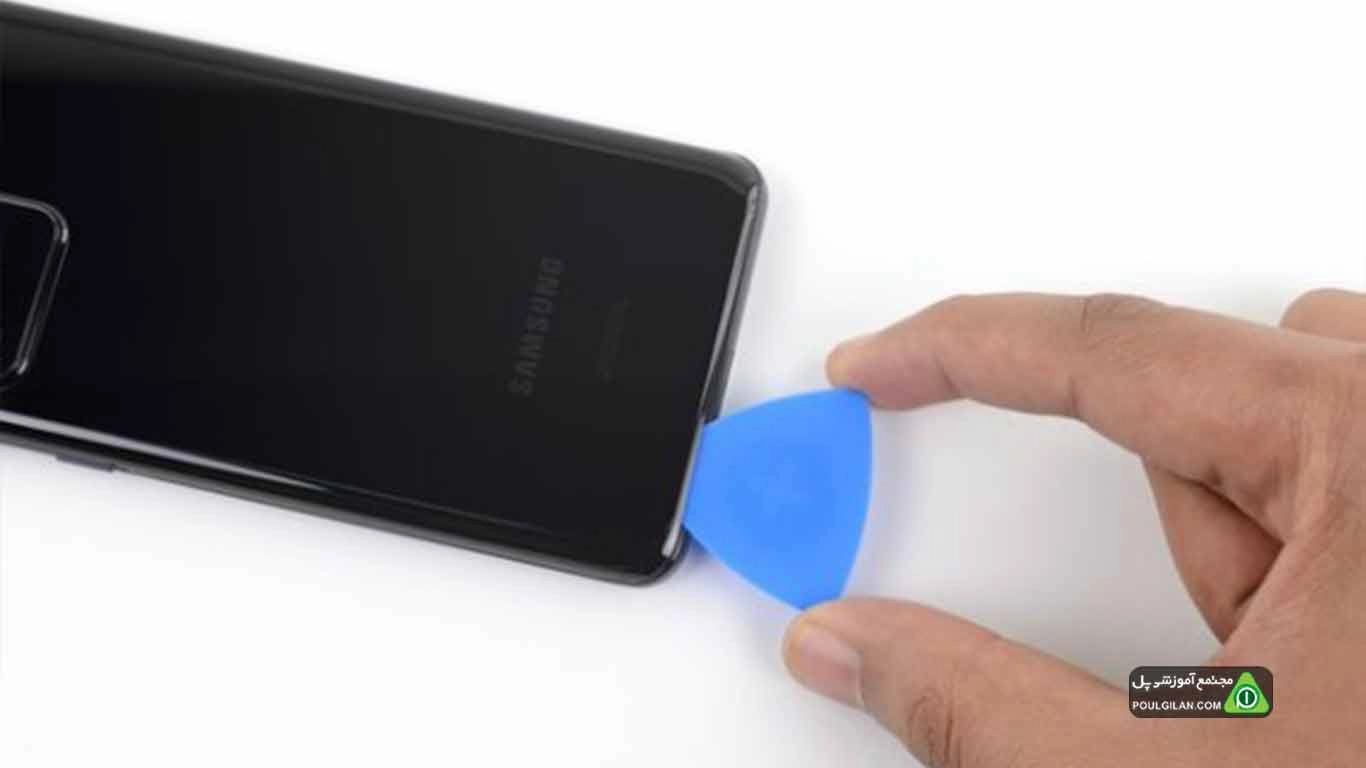

مرحله 3

تعویض سیم‌پیچ شارژ بی‌سیم Samsung Galaxy S20 Ultra
تعویض سیم‌پیچ شارژ بی‌سیم Samsung Galaxy S20 Ultra
  • مضراب را در امتداد لبه پایین به عقب و جلو بکشید تا چسب بریده شود.

احتیاط: بریدن چسب در قسمت گوشه‌های گوشی که شیشه خمیده است موجب ترک خوردن پنل شیشه‌ای خواهد شد.

  • مضراب را در درز بگذارید تا از بسته شدن مجدد چسب جلوگیری کند.



مرحله 4: لبه سمت چپ را گرم‌کنید

  • گرما را به مدت دو دقیقه در لبه‌ی سمت چپ قاب پشتی قرار دهید.



بیشتر بخوانید: تعویض اسپیکر Samsung Galaxy S20 Ultra

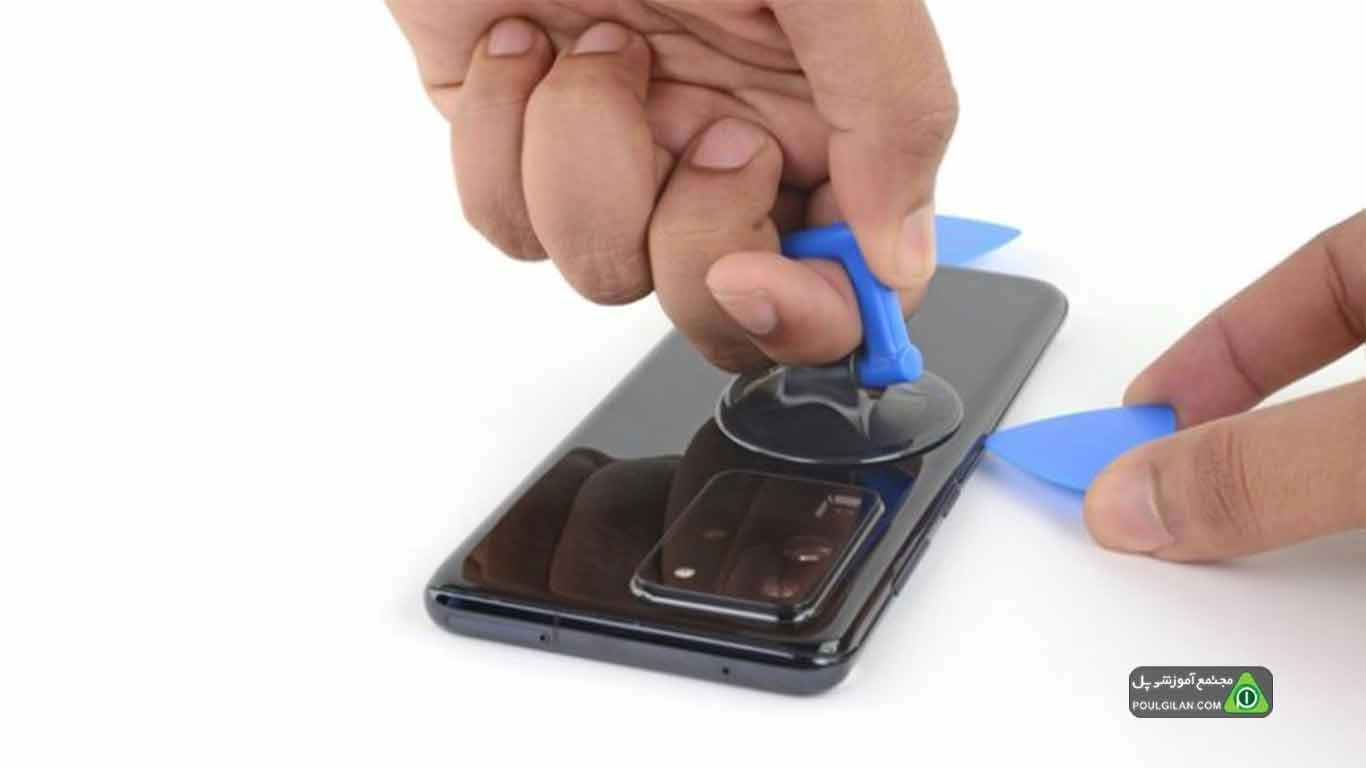

مرحله 5: چسب لبه سمت چپ را جدا کنید

تعویض سیم‌پیچ شارژ بی‌سیم Samsung Galaxy S20 Ultra
تعویض سیم‌پیچ شارژ بی‌سیم Samsung Galaxy S20 Ultra
  • پایه‌ی مکنده را در پشت‌گوشی قرار دهید تا آنجا که ممکن است به مرکز لبه سمت چپ نزدیک باشد.
  • پایه‌ی مکنده را با نیروی قوی و ثابت بکشید تا شکافی بین درب پشت و قاب ایجاد شود.
  • نوک یک مضراب را وارد شکاف کنید.

محض احتیاط: ازآنجاکه گلس (شیشه) این قسمت خمیده است، نمی‌توانید مضراب را خیلی وارد کنید. تا زمانی که نوک مضراب زیر لبه‌ی گلس باشد، می‌توانید ادامه دهید.

محض احتیاط: به دلیل مقاومت زیاد چسب ممکن است چندین بار نیاز به تکرار این عمل باشد.

محض احتیاط: اگر در ایجاد فاصله بین قاب و لبه مشکلی دارید، گرمای بیشتری به لبه آن وارد کنید و دوباره امتحان کنید.

  • می‌توانید چند قطره از الکل ایزوپروپیل با غلظت بالا (بیش از 90٪) را به داخل درز بچکانید تا به شل شدن چسب کمک کند.

احتیاط: وارد آوردن نیروی بیش‌ازحد، ممکن است به ترک خوردن شیشه درب پشت منجر شود.

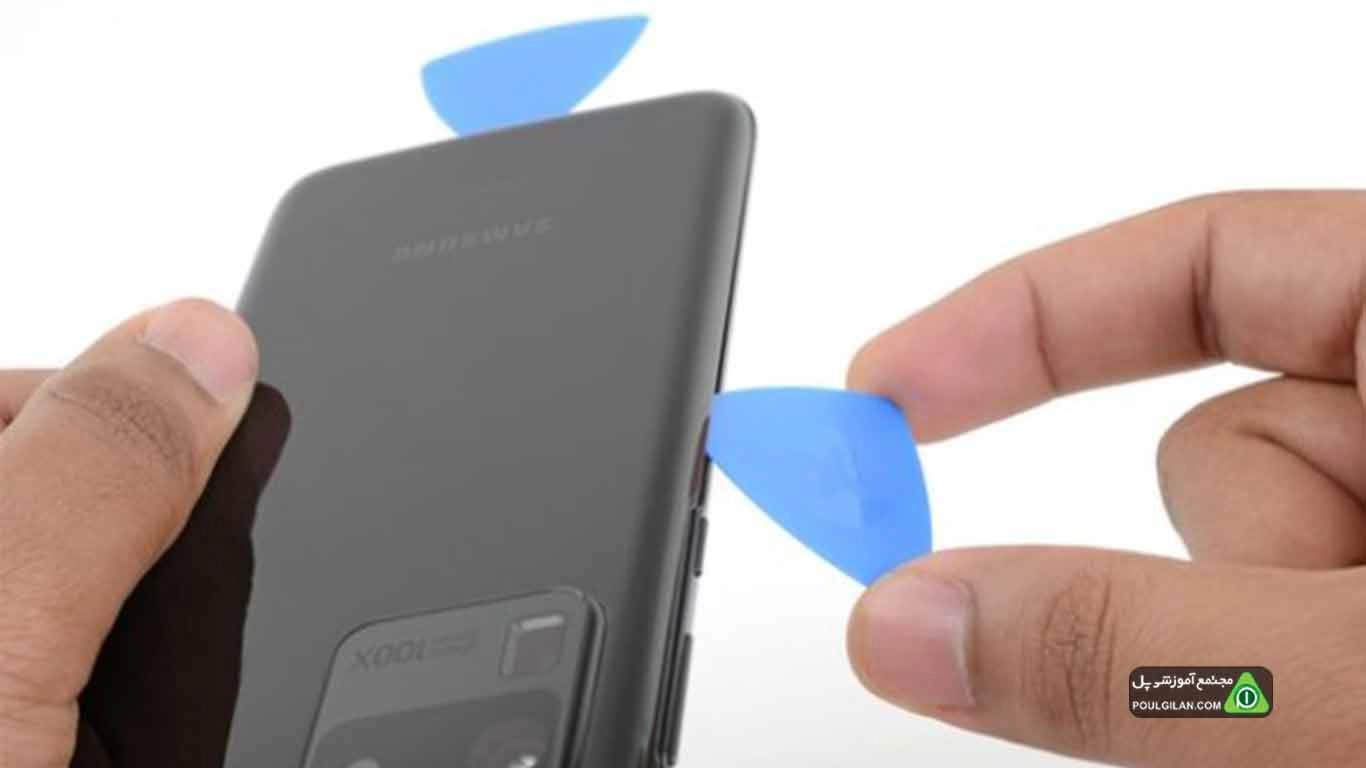

مرحله 6

تعویض سیم‌پیچ شارژ بی‌سیم Samsung Galaxy S20 Ultra
تعویض سیم‌پیچ شارژ بی‌سیم Samsung Galaxy S20 Ultra
  • هنگامی‌که مضراب زیر لبه‌ی گلس قرار گرفت، آن را به سمت پایین متمایل کنید و بیشتر وارد کنید تا کاملاً چسب درب پشت جدا شود.



اگر میخواهید تعمیرات انواع گوشی های Android را به صورت تخصصی یاد بگیرید میتوانید در دوره آموزش تخصصی تعمیرات موبایل مجتمع پل شرکت نمایید.

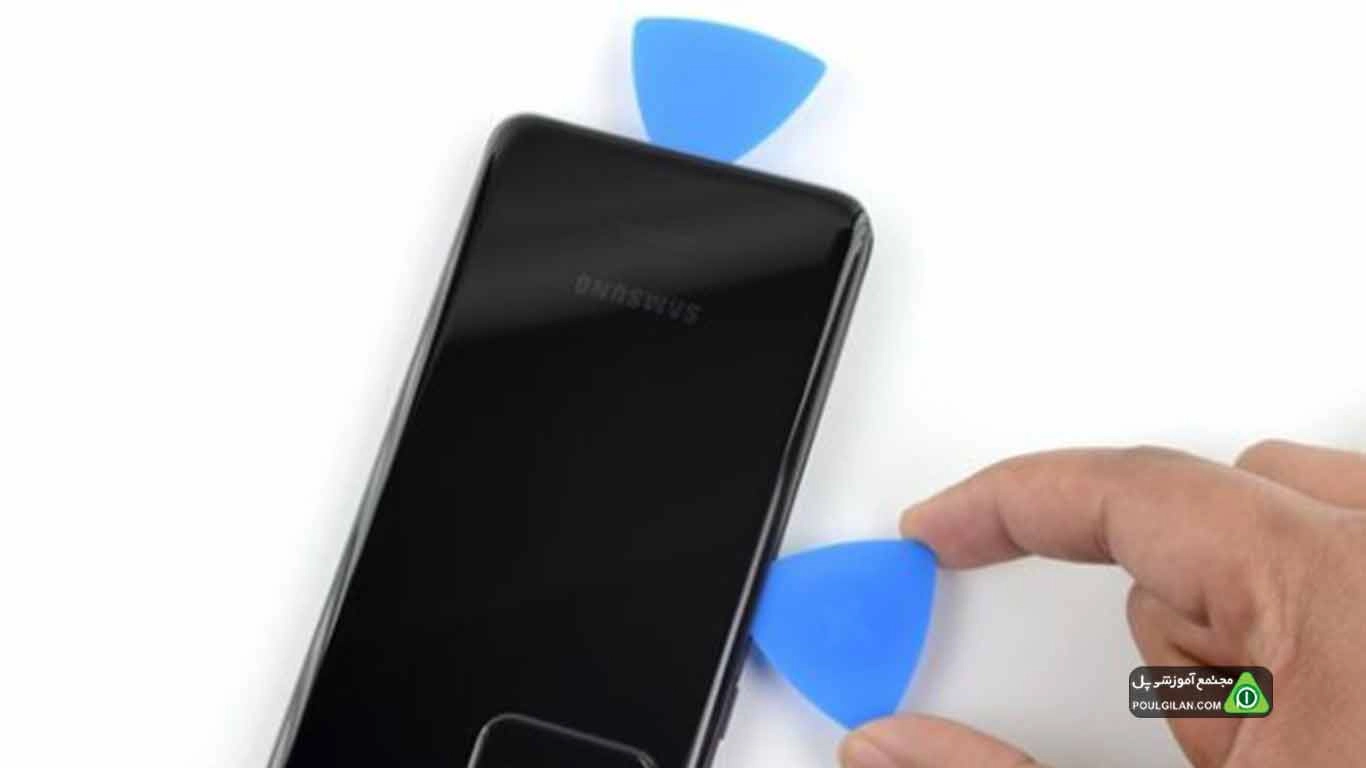

مرحله 7

تعویض سیم‌پیچ شارژ بی‌سیم Samsung Galaxy S20 Ultra
تعویض سیم‌پیچ شارژ بی‌سیم Samsung Galaxy S20 Ultra
  • مضراب را به سمت لبه پایین گوشی بکشید تا چسب قاب پشتی جدا شود.
  • مضراب را در زیر لبه سمت چپ گلس نزدیک قسمت پایین دستگاه قرار دهید تا از بسته شدن مجدد چسب جلوگیری کند.

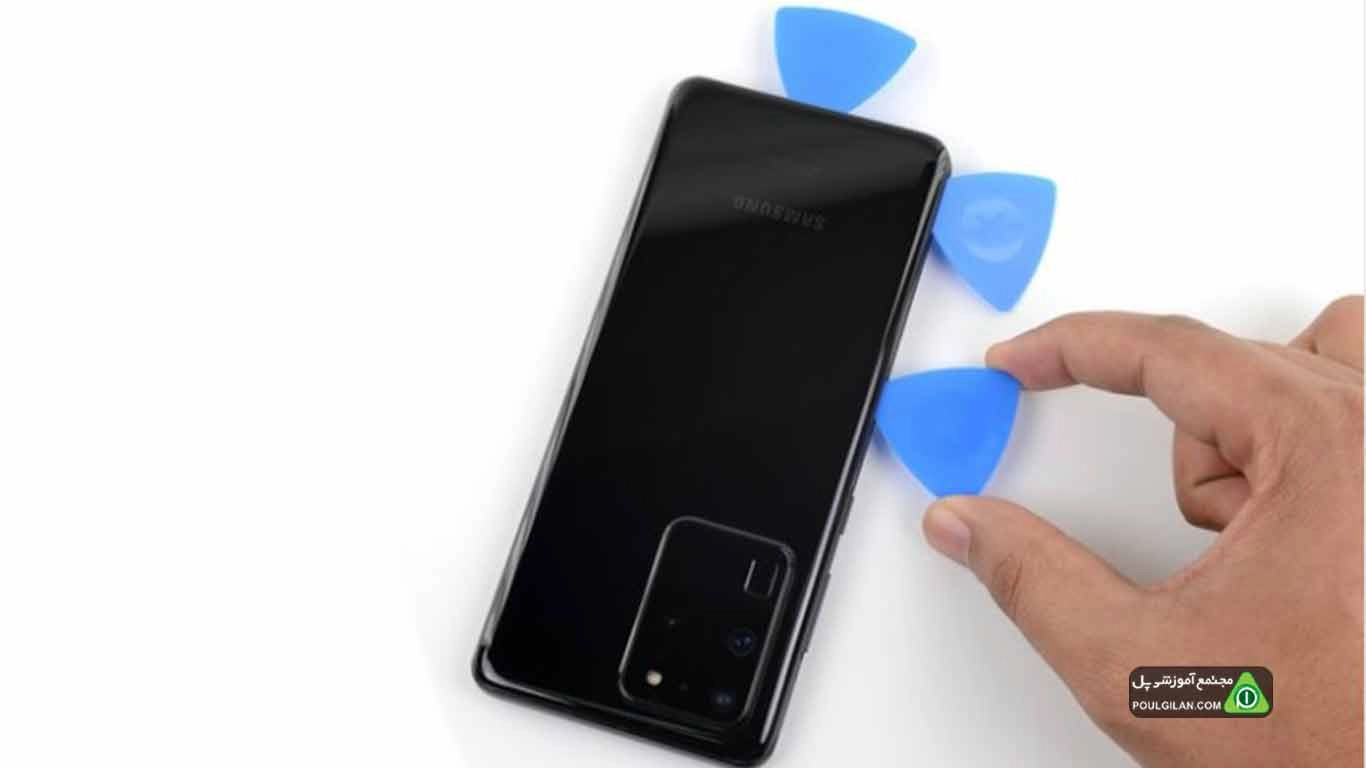

مرحله 8

تعویض سیم‌پیچ شارژ بی‌سیم Samsung Galaxy S20 Ultra
تعویض سیم‌پیچ شارژ بی‌سیم Samsung Galaxy S20 Ultra
  • یک مضراب دیگر را در وسط لبه سمت چپ قاب پشتی قرار دهید.
  • به‌تدریج مضراب را به سمت بالای دستگاه بلغزانید تا چسب درپوش پشتی جدا شود.

احتیاط: هنگام لغزاندن مضراب در قسمت اطراف دکمه‌های تنظیم صدا و پاور، مراقب باشید، ترک خوردن و بریدن این قسمت می‌تواند باعث شکستن گلس بشود.

  • مضراب را زیر لبه سمت چپ گلس نزدیک بالای دستگاه بگذارید تا از بسته شدن مجدد چسب جلوگیری کند.



مرحله 9: لبه راست را گرم‌کنید

  • گرما را به مدت دو دقیقه در لبه سمت راست قاب پشتی قرار دهید.
  • محض اطلاع: می‌توانید از سشوار، تفنگ حرارتی یا صفحه گرم‌کن نیز استفاده ‌کنید، اما مراقب باشید گوشی بیش‌ازحد گرم نشود - نمایشگر و باتری داخلی هر دو در معرض آسیب براثر گرما هستند.



بیشتر بخوانید: تعویض باتری Samsung Galaxy S20

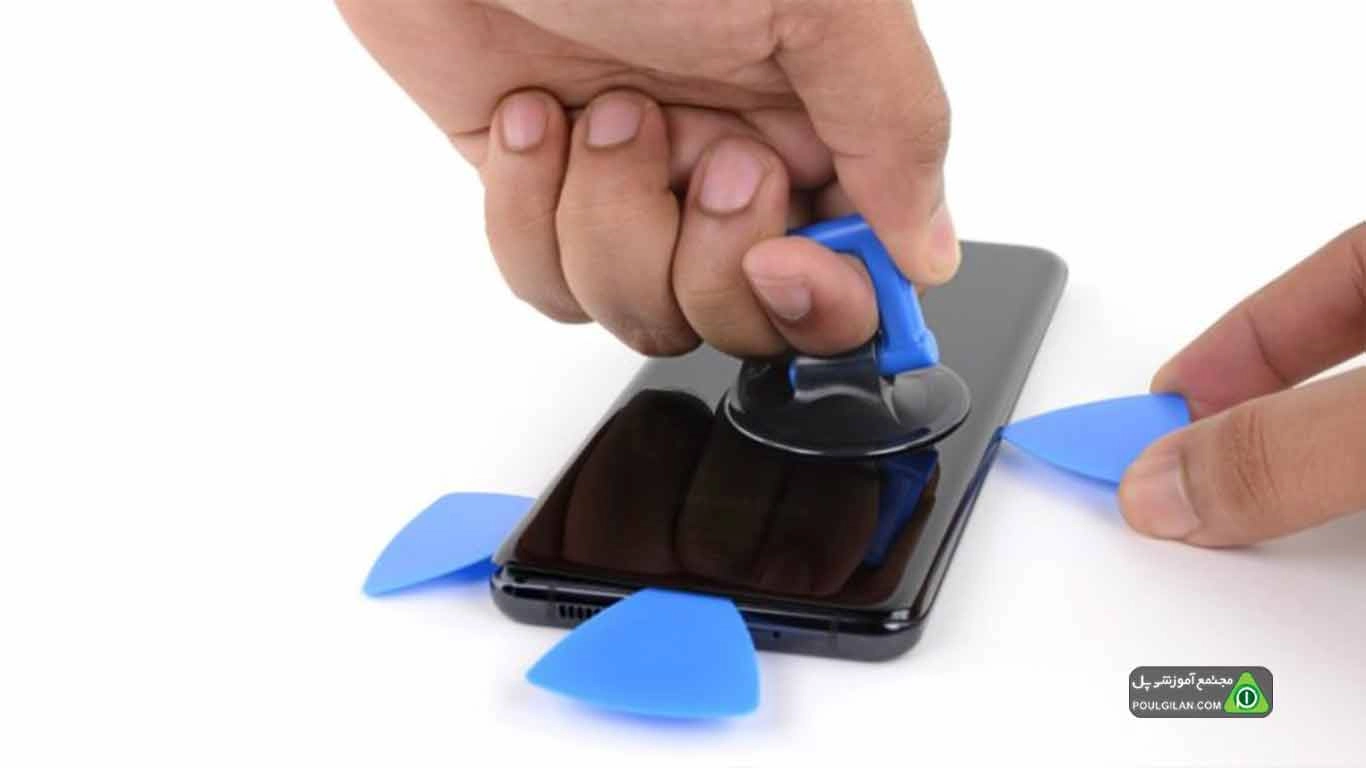

مرحله 10: چسب لبه سمت راست را جدا کنید

Samsung Galaxy S20 Ultra Wireless Charging Coil Replacement
Samsung Galaxy S20 Ultra Wireless Charging Coil Replacement
  • پایه مکنده را در پشت‌گوشی قرار دهید تا آنجا که ممکن است به مرکز لبه سمت راست نزدیک باشد.
  • مکش را با نیروی قوی و ثابت بکشید تا شکافی بین درب پشت و قاب ایجاد شود.
  • نوک یک مضراب را وارد شکاف کنید.

محض اطلاع: مانند لبه قبلی، باید مضراب را به سمت پایین متمایل کنید تا کاملاً در زیر قاب پشتی قرار گیرد.

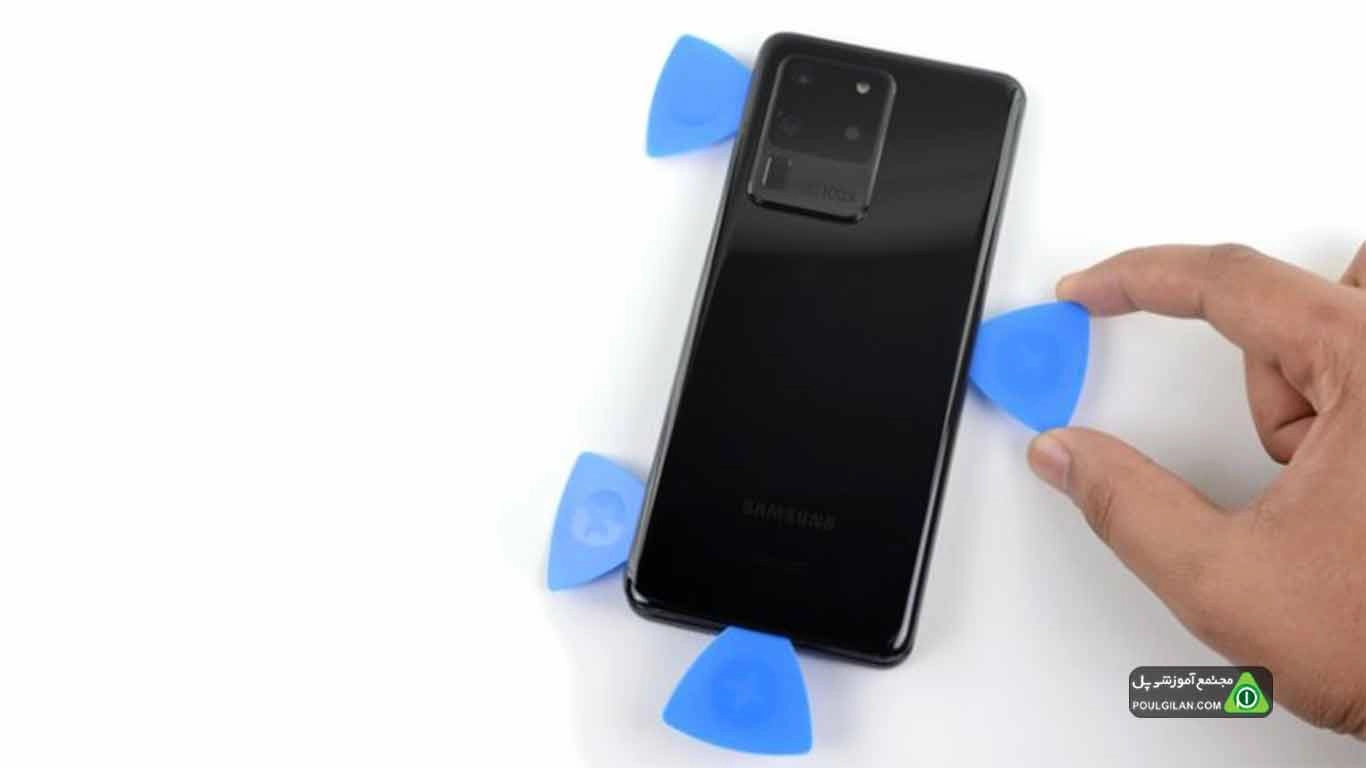

مرحله 11

Samsung Galaxy S20 Ultra Wireless Charging Coil Replacement
Samsung Galaxy S20 Ultra Wireless Charging Coil Replacement
  • مضراب را در امتداد لبه پایین گوشی بکشید تا چسب قاب پشتی جدا شود.
  • مضراب را در قسمت پایین دستگاه زیر لبه‌ی سمت راست گلس بگذارید تا از چسبیدن مجدد چسب جلوگیری کند.

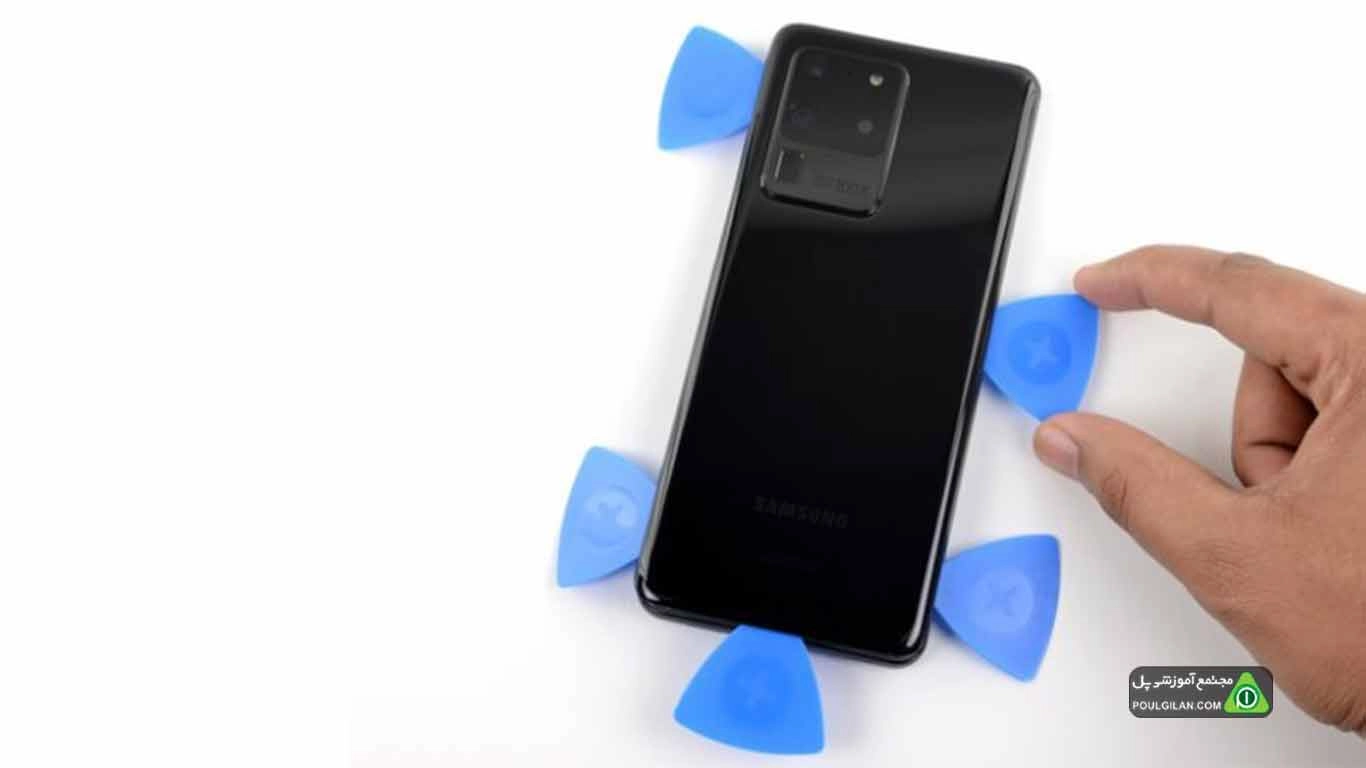

مرحله 12

Samsung Galaxy S20 Ultra Wireless Charging Coil Replacement
Samsung Galaxy S20 Ultra Wireless Charging Coil Replacement
  • مضراب دیگری را در وسط لبه سمت راست قاب پشتی قرار دهید.
  • به‌آرامی مضراب را به سمت بالا بلغزانید تا چسب درب پشت جدا شود.

محض اطلاع: همان‌طور که این کار را انجام می‌دهید، ممکن است لبه زیرین قاب پشتی سه مضراب موجود در آن را آزاد کند. اگر این اتفاق افتاد، این مضراب‌ها را کنار بگذارید اما به‌طوری‌که لبه پایینی به هم نچسبد.

مرحله 13: لبه بالایی را گرم‌کنید

  • گرما را به مدت دو دقیقه در لبه بالایی قاب پشتی قرار دهید.

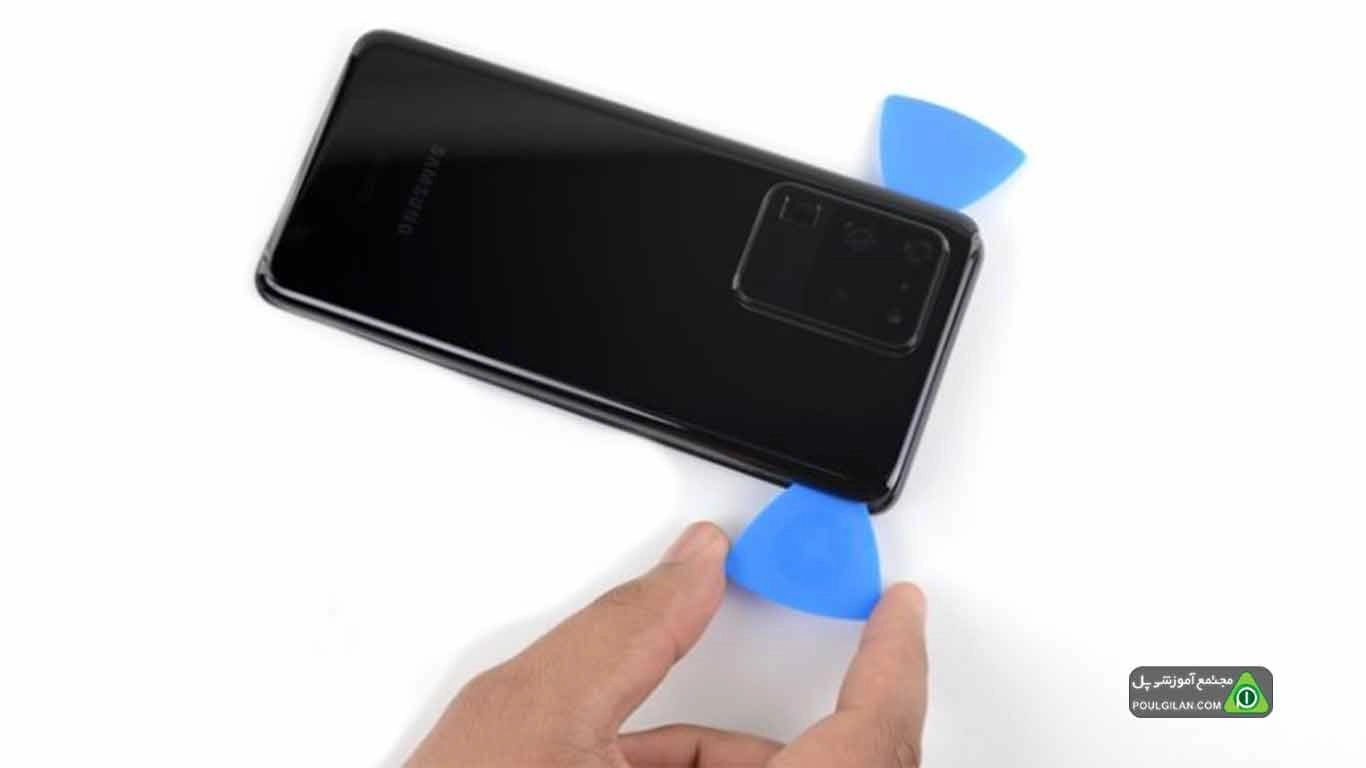

مرحله 14: چسب لبه بالایی را جدا کنید

Samsung Galaxy S20 Ultra Wireless Charging Coil Replacement
Samsung Galaxy S20 Ultra Wireless Charging Coil Replacement

احتیاط: شیشه نزدیک به گوشه‌های قاب پشتی خمیده است و در برابر ترک‌خوردگی بسیار حساس است. در طی این مرحله آرام باشید تا از آسیب دیدن قاب پشتی خود جلوگیری کنید.

  • مضراب را به‌آرامی از لبه سمت راست دستگاه به گوشه سمت راست‌بالا بکشید.
  • مضراب را در امتداد لبه بالایی برش دهید تا چسب قاب پشتی کاملاً جدا شود.

محض اطلاع: اگر برش دادن در قسمتی دشوار شد، قبل از ادامه کار آن قسمت را مجدداً گرم‌کنید و سپس ادامه دهید.

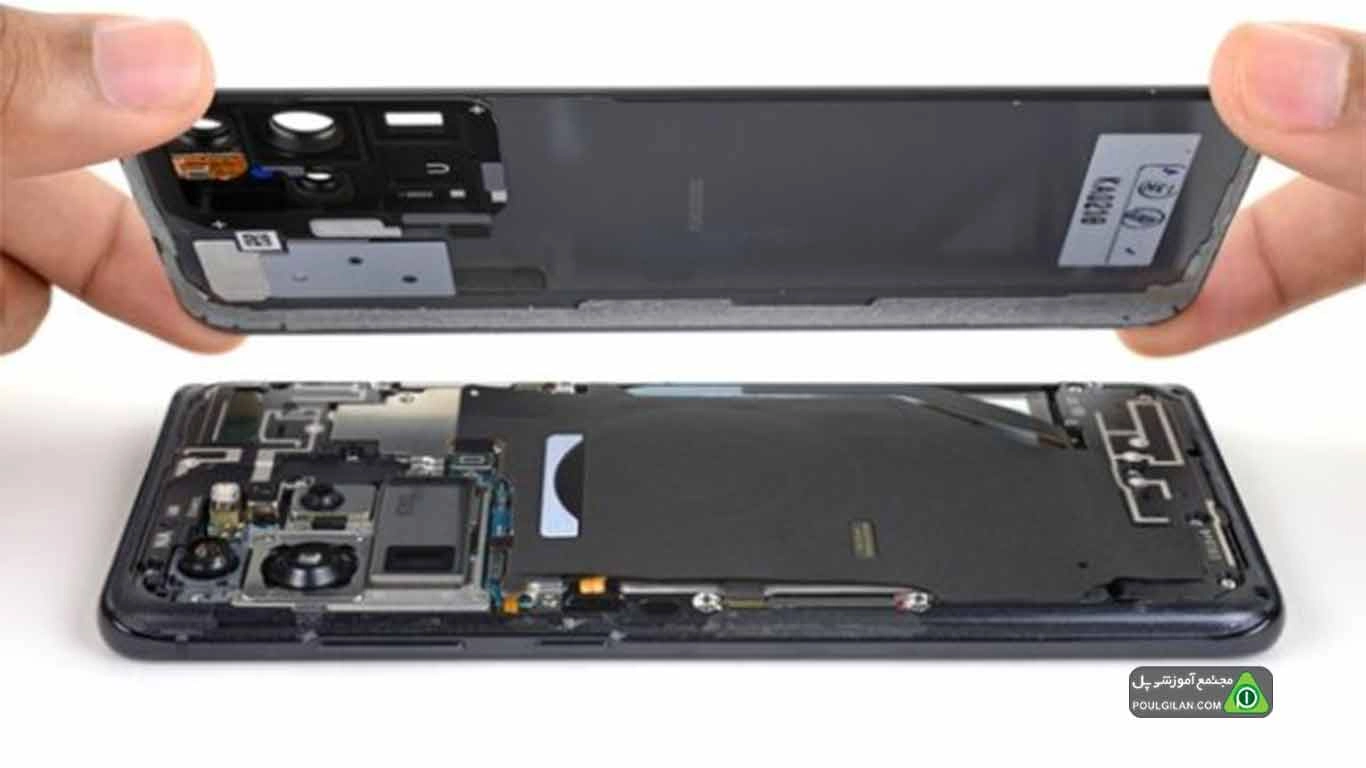

مرحله 15: درب پشت را بردارید

آموزش تعویض شارژ وایرلس سامسونگ گلکسی S20 Ultra
آموزش تعویض شارژ وایرلس سامسونگ گلکسی S20 Ultra
  • درب پشت را به‌آرامی بلند کنید. برای برش دادن چسب‌های باقیمانده از مضراب استفاده کنید.
  • درب پشت را بردارید.

نکته: هنگام مونتاژ مجدد، ابتدا گوشی را روشن کرده و قبل از اینکه درب پشت را در جای خود قرار دهید عملکرد درست تمام قسمت‌ها را بررسی کنید. قبل از ادامه کار حتماً گوشی خود را کاملاً خاموش‌کنید.

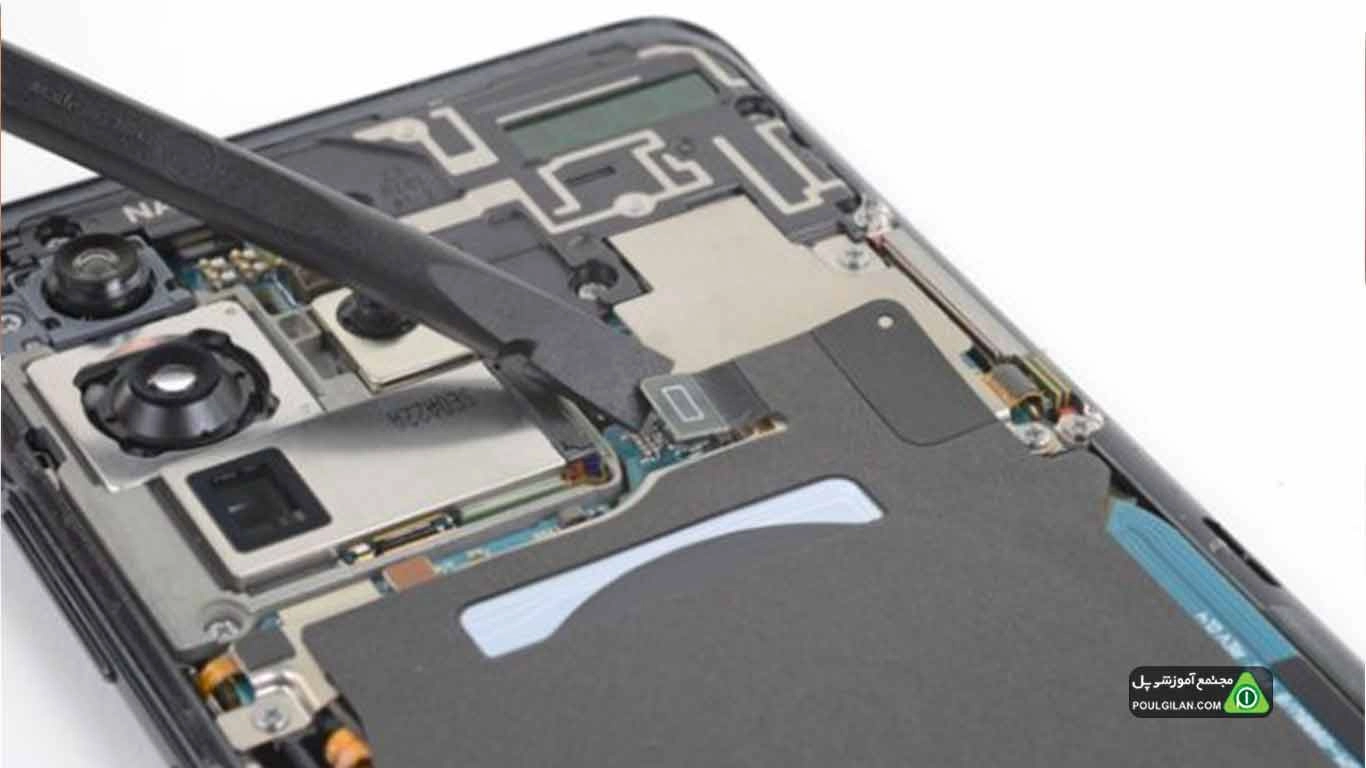

مرحله 16: سیم‌پیچ شارژ بی‌سیم را جدا کنید

آموزش تعویض شارژ وایرلس سامسونگ گلکسی S20 Ultra
  • برای قطع رابط و بیرون آوردن سیم‌پیچ بی‌سیم شارژ از اسپاجر استفاده کنید.

احتیاط: هنگام قطع چنین اتصالاتی، مراقب باشید اجزای کوچک نصب‌شده‌ی اطراف سوکت را جدا نکنید.

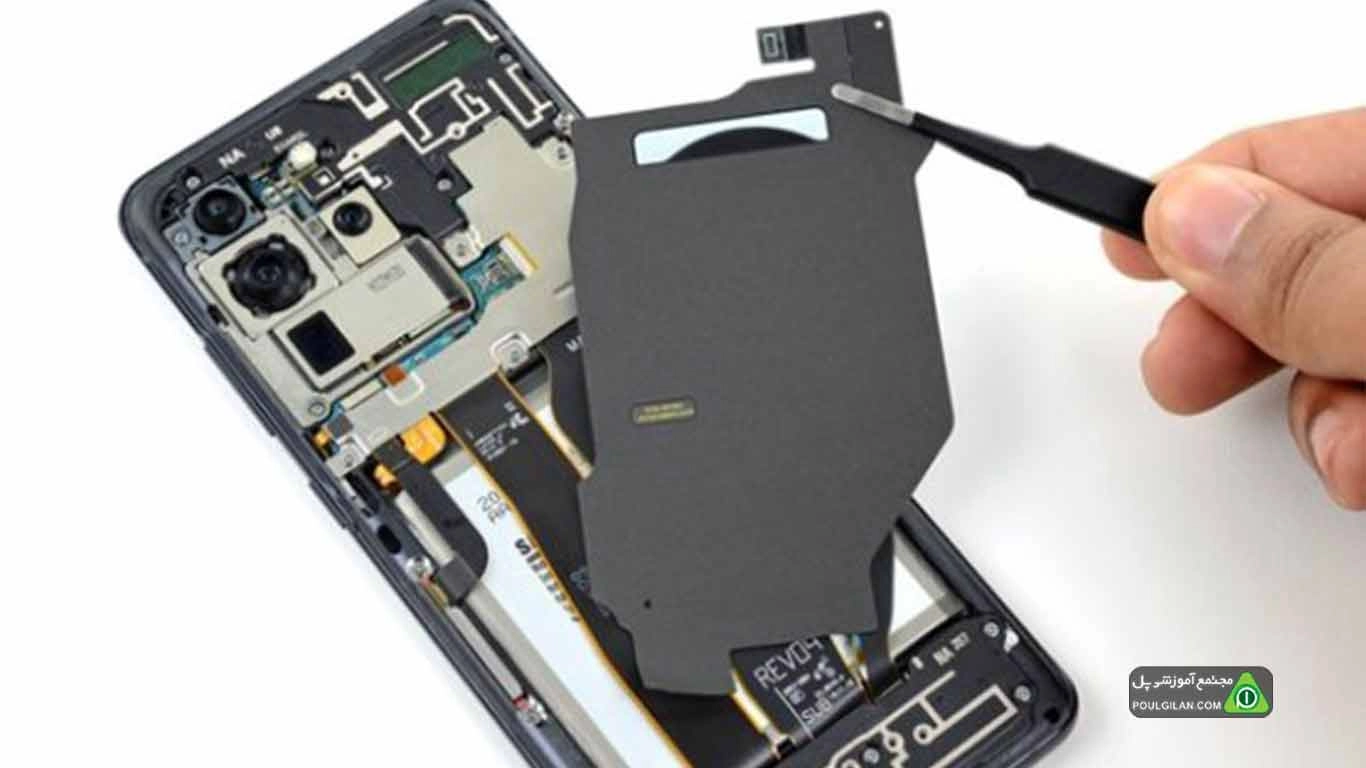

مرحله 17: سیم‌پیچ شارژ بی‌سیم را بردارید

آموزش تعویض شارژ وایرلس سامسونگ گلکسی S20 Ultra
آموزش تعویض شارژ وایرلس سامسونگ گلکسی S20 Ultra
  • با استفاده از یک پنس سیم‌پیچ شارژ بی‌سیم را به‌آرامی از دستگاه جدا کنید.
  • سیم‌پیچ شارژ بی‌سیم را جدا کنید.

نکته: در هنگام مونتاژ مجدد، ابتدا رابط سیم‌پیچ شارژ را دوباره وصل کرده تا همه‌چیز به‌درستی در جای خود قرار گیرد، سپس سیم‌پیچ را محکم به پایین فشار دهید تا بچسبد.

پایان کار

قسمت تعویض شده‌ی جدید خود را با قطعه اصلی مقایسه کنید - ممکن است لازم باشد اجزای باقیمانده و یا چسب‌های باقی‌مانده را از قسمت جدید جدا کنید.

برای مونتاژ مجدد دستگاه خود، مراحل بالا را به ترتیب و به‌صورت معکوس دنبال کنید.
