درجه حرارت مناسب و شدت باد دستگاه هیتر در حین کار

در فرآیند تعمیرات تخصصی تلفن همراه، یکی از مهم‌ترین ابزارهایی که نقش تعیین‌کننده‌ای در کیفیت و دقت کار دارد، هیتر یا همان هوای گرم است. این دستگاه برای جداسازی، نصب و لحیم‌کاری قطعات ظریف SMD بر روی برد استفاده می‌شود. با توجه به حساسیت بالای کانکتورها و چیپ‌های الکترونیکی موجود در گوشی‌های هوشمند امروزی، تنظیم صحیح درجه حرارت (Temperature) و شدت باد (Air Flow) دستگاه هیتر اهمیت ویژه‌ای پیدا می‌کند.

تنظیم نامناسب این پارامترها می‌تواند منجر به آسیب دیدن آی‌سی‌ها، جدا شدن مسیرها، تغییر رنگ برد یا حتی از بین رفتن کامل قطعات شود. در مقابل، رعایت اصول علمی در تنظیم دما و فشار هوای خروجی، باعث افزایش عمر قطعات، سهولت در تعمیر و ارتقای کیفیت نهایی کار می‌گردد.

از این‌رو، درک صحیح از نحوه‌ی عملکرد هیتر، شناخت محدوده‌های دمای مناسب برای انواع آی سی ها و کانکتورها  و تعیین شدت باد متناسب با نوع برد و قطعه، از مهارت‌های پایه و ضروری هر تعمیرکار حرفه‌ای به شمار می‌آید.

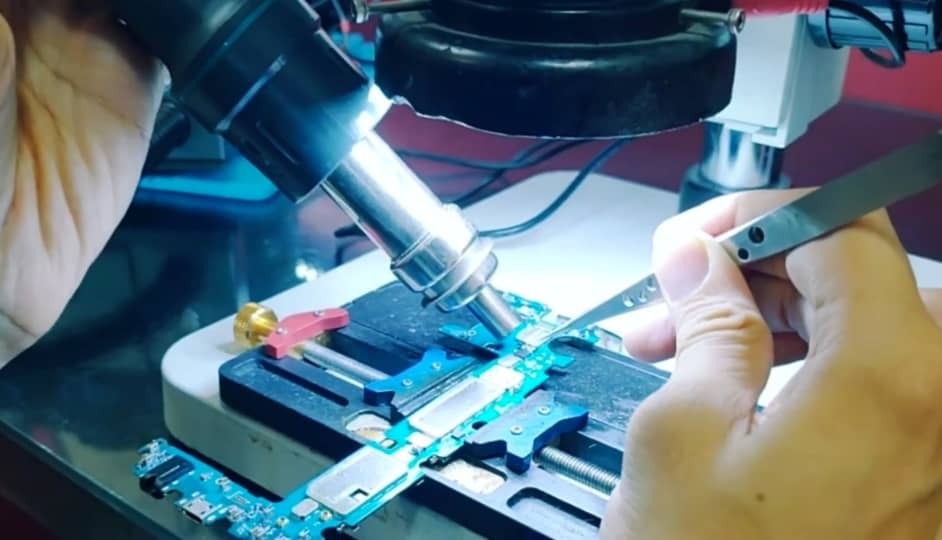

اصول کارکرد هیتر هوای گرم

همان طور که اشاره شد هیتر یا هوای گرم یکی از ابزارهای اصلی در تعمیرات بردهای الکترونیکی، به‌ویژه در حوزه‌ی موبایل است که با ترکیب حرارت و جریان هوای کنترل‌شده، امکان ذوب لحیم و جداسازی یا نصب قطعات SMD را فراهم می‌سازد. این دستگاه معمولاً از سه بخش اصلی تشکیل می‌شود: المنت حرارتی، پمپ یا فن هوا، و نازل خروجی. المنت وظیفه‌ی تولید گرما را بر عهده دارد و با افزایش دمای هوای عبوری از آن، هوای داغ به سمت نازل هدایت می‌شود. پمپ یا فن داخلی نیز وظیفه دارد تا این هوای گرم را با شدت مشخص به سمت قطعه مورد نظر بفرستد. ترکیب این دو عامل، یعنی دمای دقیق و جریان مناسب هوا باعث می‌شود لحیم در ناحیه مورد نظر به شکل یکنواخت ذوب شود.

در عملکرد صحیح هیتر، کنترل هم‌زمان دما و شدت باد اهمیت ویژه‌ای دارد. اگر دما بیش از حد بالا باشد، احتمال سوختن آی‌سی وجود دارد از طرفی اگر شدت باد زیاد باشد، ممکن است قطعات ریز از جای خود جابه‌جا شوند. در مقابل، دمای پایین یا جریان هوای ضعیف نیز مانع از ذوب کامل قلع شده و عملیات تعمیر را ناقص می‌گذارد. بنابراین تعمیرکار باید با توجه به نوع برد، اندازه‌ی آی‌سی، و دمای ذوب قلع، تنظیمات دقیق دستگاه را انتخاب کند تا حرارت به‌صورت متمرکز و کنترل‌شده به ناحیه موردنظر اعمال شود. شناخت این اصول، پایه‌ی اصلی کار با هیتر و رمز موفقیت در تعمیرات حرفه‌ای تلفن همراه به‌شمار می‌رود.

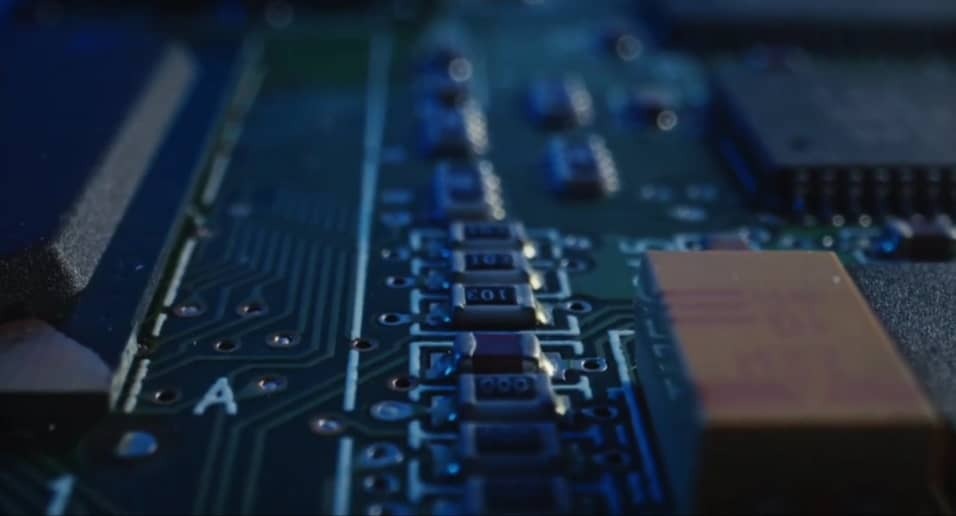

درجه و شدت باد مناسب برای ریز قطعات SMD

در هنگام کار با ریز قطعات SMD، انتخاب دقیق درجه حرارت و شدت باد هیتر اهمیت حیاتی دارد. معمولاً برای این قطعات، دمای بین 350 تا 380 درجه سانتی‌گراد و شدت باد در حد متوسط یا کمتر (50 درصد از ظرفیت باد ) توصیه می‌شود. حرارت بالا باعث جدا شدن پدهای اتصال یا آسیب به  قطعه می‌شود، در حالی‌که باد زیاد می‌تواند موجب جابه‌جایی یا پرتاب قطعات کوچک کناری گردد. بهترین روش، تنظیم تدریجی دما و باد با توجه به نوع دستگاه و حساسیت برد است تا گرما به‌صورت یکنواخت پخش شود.

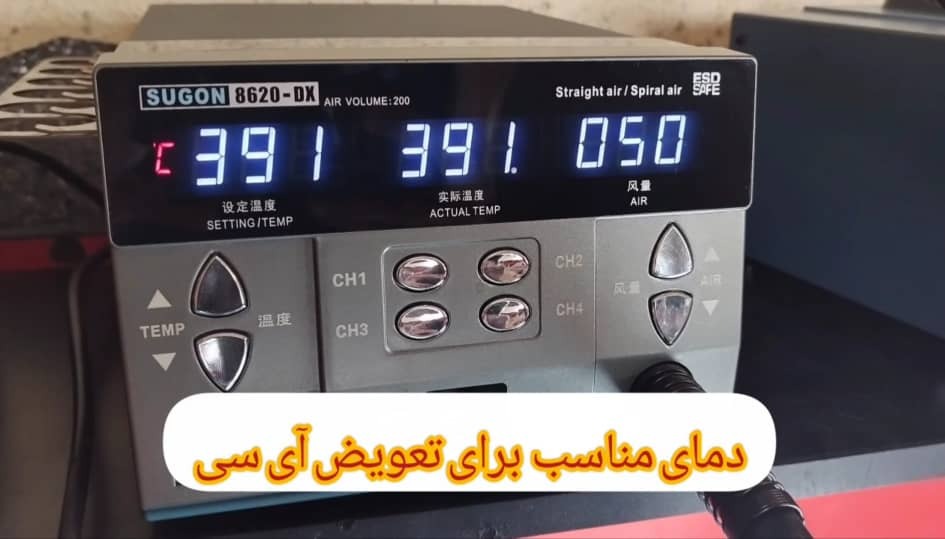

درجه و شدت باد مناسب برای تعویض آی‌سی

در فرآیند تعویض آی‌سی، تنظیم دقیق دما و شدت باد هیتر نقشی حیاتی در جلوگیری از آسیب به برد و آی سی  دارد. به‌طور معمول، دمای مناسب برای جداسازی آی‌سی‌ها بین 380 تا 400 درجه سانتی‌گراد و شدت باد در حد متوسط تا کمی زیاد (50 درصد از ظرفیت باد ) تنظیم می‌شود تا گرما به‌صورت یکنواخت به زیر پایه‌ها نفوذ کند. همچنین استفاده از فلاکس مناسب باعث انتقال بهتر گرما و ذوب یکنواخت قلع می‌شود. کنترل دقیق این عوامل مانع سوختن برد و از بین رفتن پایه‌های آی‌سی خواهد شد.

همچنین بخوانید...

بررسی مشکلات گوشی ایفون 15 و ارائه راهکارهای کاربردی

پاکسازی اسپیکر گوشی شیائومی با تکنیک تخصصی

درجه و شدت باد مناسب تعویض کانکتورهای BTB

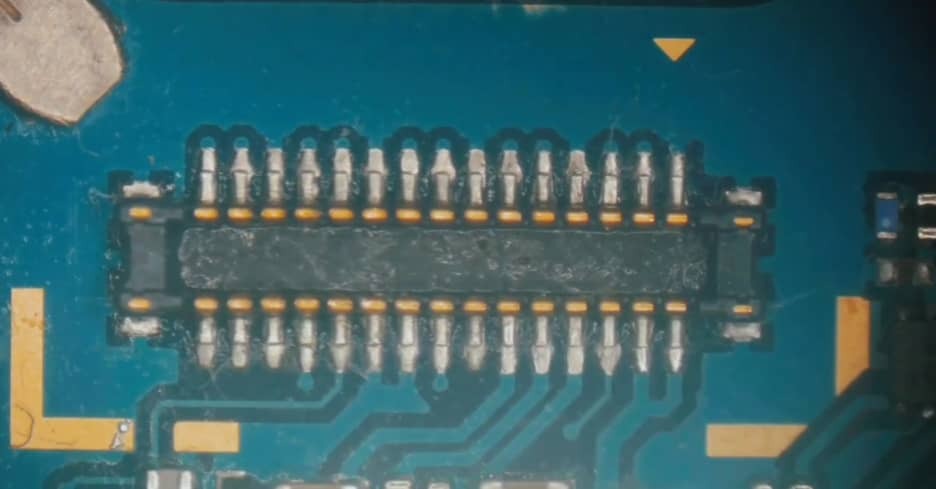

کانکتورهای BTB) Board to Board) از حساس‌ترین اتصالات روی برد تلفن همراه هستند که وظیفه‌ی برقراری ارتباط بین برد اصلی و قطعات فرعی مانند نمایشگر یا برد شارژ را بر عهده دارند. در هنگام تعویض این کانکتورها باید از هیتر با دمای حدود 350 تا 370 درجه سانتی‌گراد و شدت باد بالا (70 درصد از ظرفیت باد) با زاویه‌ی 90 درجه استفاده می شود. تا پایه‌ها به‌صورت یکنواخت حرارت ببینند. اعمال حرارت بیش از حد ممکن است باعث ذوب شدن پلاستیک کانکتور می شود. دقت در تراز کردن کانکتور جدید و استفاده از خمیر فلاکس، راز موفقیت در نصب دقیق و بدون آسیب آن است.

کلام آخر

تنظیم درست درجه حرارت و شدت باد هیتر، رمز موفقیت در تعمیرات حرفه‌ای برد تلفن همراه است. آشنایی با اصول کارکرد دستگاه، شناخت نوع قطعه و رعایت دمای مناسب نه‌تنها از آسیب‌های احتمالی جلوگیری می‌کند، بلکه باعث افزایش سرعت و کیفیت کار می‌شود. تعمیرکاران با تجربه همواره قبل از شروع کار، شرایط برد و نوع چیدمان قطعات کناری را بررسی کرده و با دقت تنظیمات هیتر را انتخاب می‌کنند. رعایت این نکات ساده اما حیاتی، تفاوت بین یک تعمیر اصولی و یک آسیب جبران‌ناپذیر را رقم می‌زند.

سؤالات متداول

1. آیا می‌توان از یک میزان دما برای همه‌ی بردها استفاده کرد؟

بهتر است برای بردهایی که دارای قطر  نازک تری هستند  مانند بعضی از بردهای شیائومی درجه حرارت هیتر حرارت هیتر از 380 درجه سانتی گراد بالاتر نرود.

2. بهترین دمای هیتر برای کارهای عمومی روی برد موبایل چقدر است؟

برای غالب تعمیرات روی برد، دمای بین 350 تا 380 درجه سانتی‌گراد با 50 درصد از ظرفیت باد دستگاه استفاده می شود.

3. استفاده از خمیر فلاکس چه تاثیری دارد؟

خمیر فلاکس کمک می‌کند تا حرارت بهتر منتقل شود، لحیم تمیزتر ذوب گردد و کار شما با سرعت بالاتری انجام شود.
