حل مشکلات آنتن در برد های 2 طبقه آیفون

حل مشکلات آنتن در برد های 2 طبقه آیفون

در سال‌های اخیر، گوشی‌های آیفون به‌خصوص از سری ۱۳ به بعد (iPhone 13 / 14 / 15 / 16)، از لحاظ کیفیت ساخت، پردازش و طراحی آنتن بهبودهای زیادی داشته‌اند. اما با وجود این پیشرفت‌ها، خرابی آنتن همچنان یکی از شایع‌ترین مشکلات تعمیراتی این سری محسوب می‌شود. بسیاری از کاربران پس از مدتی استفاده، با مواردی مثل ضعف آنتن، پرش آنتن، No Service، Searching یا حتی قطع کامل شبکه موبایل و دیتای سیم‌کارت روبه‌رو می‌شوند. نکته مهم این است که مدل‌های بعد از آیفون ۱۳ به دلیل تغییرات در طراحی برد اصلی و مدیریت ارتباطات رادیویی، نوع خرابی‌ها و روش تعمیر متفاوت‌تری نسبت به سری‌های قبل دارند.

برای بررسی علائم، دلایل فنی، نشانه‌های تشخیصی و روش‌های تعمیر مشکل آنتن در آیفون‌های سری ۱۳ به بالا و همچنین آموزش‌های بیشتر می‌توانید به دوره‌های مجتمع پل چه به صورت آنلاین و چه به صورت حضوری مراجعه کنید و ما در ادامه به بررسی انواع مشکلات و راه حل‌های آن در این مقاله خواهیم پرداخت.

۱. علائم رایج خرابی آنتن

اگر آیفون با هر یک از نشانه‌های زیر مواجه شود، احتمال خرابی بخش مخابراتی و آنتن زیاد است:

برای اینکه بدانید دستگاه شما با کدام یکی از این مشکلات روبرو است بهترین حالت مقایسه آن با حالت‌هایی است که در ادامه برایتان بازگو خواهم کرد.

عبارت No Service / Searching به این معنی است که دستگاه شبکه سیم‌کارت را شناسایی نمی‌کند. آیا ممکن است دستگاه شما دچار ضعف شدید سیگنال شود و یا آنتن فقط در کنار دکل‌ها یا محیط باز کار می‌کند. همچنین قطع و وصل شدن تماس تماس‌ها و یا عدم فعال شدن LTE/5G گوشی روی 3G یا EDGE می‌ماند.

و همچنین یکی از مهم‌ترین موارد آن است که در قسمت استعلام شماره سریال شناسایی دستگاه عدم تشخیص IMEi در بخش اطلاعات گوشی اتفاق بیفتد .

۲. دلایل اصلی بروز مشکل آنتن در سری‌های جدید

الف) آسیب در لایه‌های ارتباطی برد (Baseband / RF مسیرها)

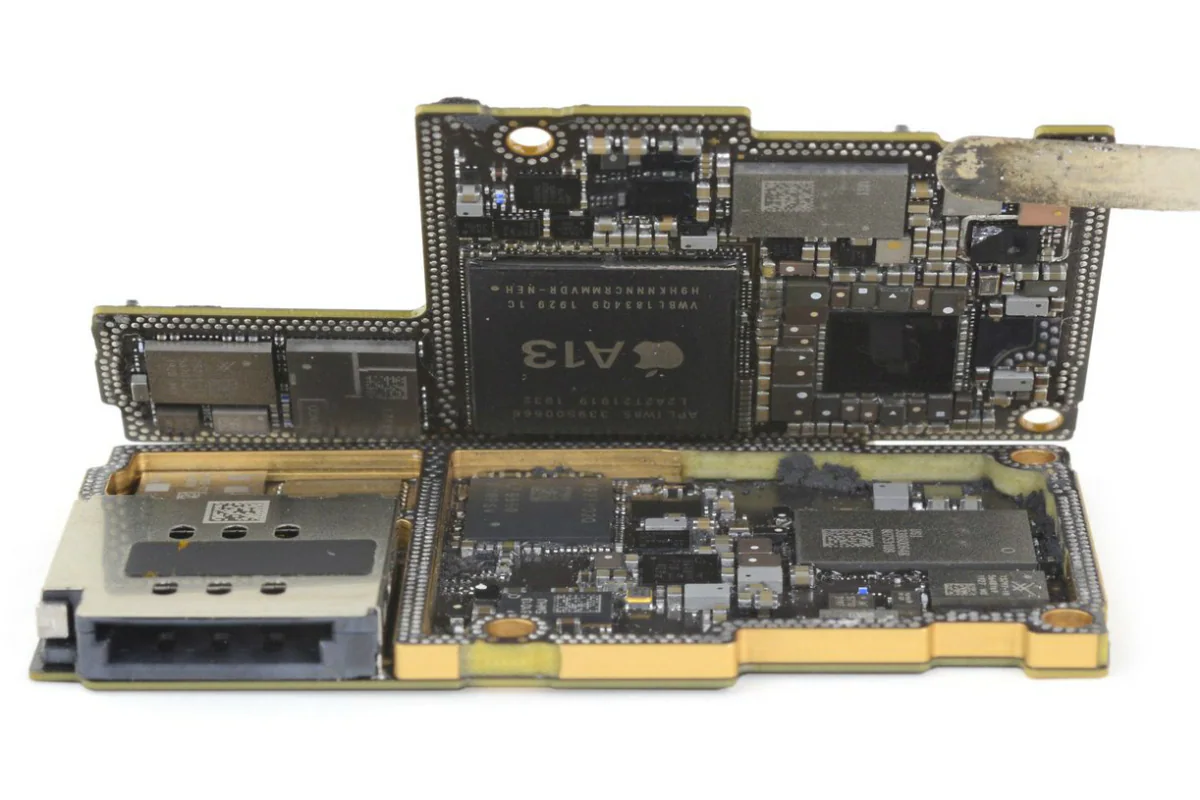

در آیفون‌های سری ۱۳ به بالا، بیس‌بند و مدار RF در لایه‌های عمیق‌تری از برد قرار دارند. حتی فشار جزئی یا ضربه می‌تواند باعث قطع شدن مسیرهای بین طبقات شود.

برای تشخیص این مورد باید به استعلام شماره سریال دستگاه از طریق کد *#۰۶# اقدام کنید در صورتی که دستگاه شما کد imei دستگاه نمایش ندهند نشانه قطع بودن مسیرهای مربوط به اتصال به بیس بند و طبقات دستگاه می‌باشد .

راه حل این مورد بررسی پایه‌های ارتباطی بین طبقات برد و همچنین ترمیم آنها در صورت آسیب دیدن است همچنین این مورد می‌تواند در اثر موارد دیگر همچون خرابی آی سی بیس بند که در مورد بعدی به آن رسیدگی می‌کنیم اتفاق افتاده باشد.

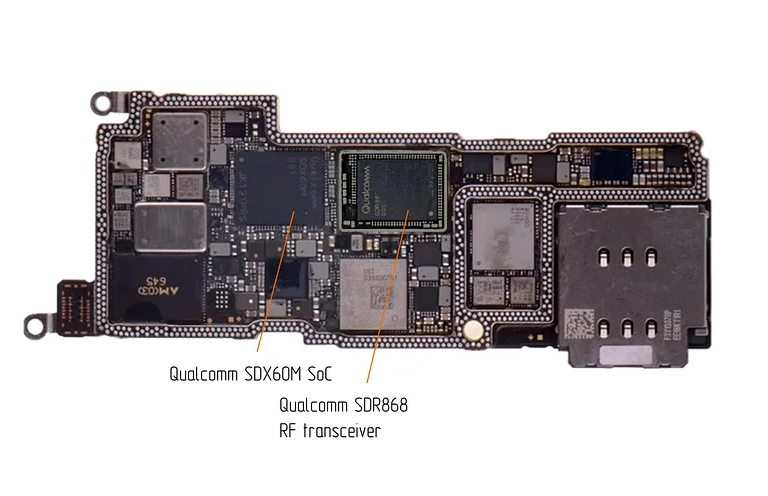

ب) خرابی آی‌سی بیس‌بند (Baseband CPU / Qualcomm)

در مدل‌های جدید، چیپ مدیریت شبکه موبایل بسیار حساس است و در صورت بروز خرابی در این آی سی مشکلات زیادی اتفاق خواهد افتاد از جمله این مشکلات می‌توان به گوشی کاملاً بدون آنتن می‌شود و IMEI اغلب ناشناخته می‌شود.

در هنگام ریستور دستگاه توسط نرم‌افزار آیتونز ارور هایی همچون آپدیت نشدن بیس باند دستگاه را مشاهده کنید و این مورد می‌تواند باعث شود دستگاه شما در مرحله اکتیو کردن باقی مانده و دیگر فعال نشود.

همچنین بخوانید...

علت زنگ نخوردن گوشی سامسونگ چیست؟ روش‌های رفع مشکل

اگر cpu گوشی بسوزد چه می شود؟

همچنین باید به این نکته اشاره شود که در صورتی که آی سی بیس باند به طور کامل خراب شده باشد امکان تعویض آن وجود نداشته و دستگاه غیر قابل تعمیر خواهد بود.

ج) خرابی پاور بیس‌بند (Baseband PMIC)

این آی‌سی تامین برق بخش ارتباطات را انجام می‌دهد. که در صورت خرابی باعث از کار افتادن بیس باند دستگاه می‌شود زیرا این قطعه ولتاژ مورد نیاز برای کارکرد آی سی بیس‌بند را فراهم می‌کند. از جمله نشانه‌های آن می‌توان به گرم شدن سریع گوشی و مصرف باتری بالا اشاره کرد در صورت خرابی این قطعه باید به طور کامل تعویض شود تا مشکل دستگاه برطرف شود.

د) آسیب یا قطعی در آنتن‌های خارجی و فلت‌های ارتباطی

همه دستگاه‌های ارتباطی دارای آنتن‌هایی هستند که به برقراری ارتباط بین آنها و دستگاه‌های گیرنده یا فرستنده‌ای که در اطراف آنها وجود دارد کمک می‌کند.

همانند فلت آنتن پایین دستگاه‌های آیفون و فلت آنتن که در قسمت بالا برای این دستگاه‌ها قرار گرفته همچنین کانکتورهای این دستگاه‌ها نیز می‌تواند دچار خرابی شود که در صورت بروز مشکل در آنها باید اقدام به تعمیر و یا رفع عیب آنها نمود. این مورد بیشتر در اثر ضربه، آب‌خوردگی یا تعویض قاب یا صفحه نمایش اتفاق می‌افتد.

۳. اجزای مرتبط با آنتن در آیفون‌ها

در همه دستگاه‌های گوشی‌های تلفن همراه از جمله آیفون‌ها قطعاتی در بخش آنتن قرار دارند که وظیفه ارسال و دریافت اطلاعات را برای دستگاه انجام می‌دهند. همچون آیسی‌هایی مثل آی سی سوئیچ یا آی سی پاور آمپلی فایر و یا قطعاتی که در این بخش وظیفه ارسال و دریافت اطلاعات و همچنین فیلتر سیگنال‌های ارسالی و دریافتی دستگاه را بر عهده دارند در صورت خرابی در این قطعات نیز مشکلات آنتن در دستگاه رخ می‌دهد که باید به طور کامل و از طریق نقشه این مدارها مورد بررسی قرار گیرد و باید از عملکرد صحیح آنها اطمینان حاصل نمایید.

۴. مراحل تشخیص اولیه برای تعمیرکار

برای تست دستگاه‌هایی که در این حالت دچار مشکل شده‌اند باید مراحلی را به ترتیب انجام داد تا نتایج اولیه مشخص شود. برای بررسی دستگاه در حالت‌های اول بهترین حالت استفاده از انواع سیم کارت‌های اپراتورهای مختلف است تا مطمئن شویم که دستگاه در هیچ شبکه‌ای خدمات ارائه نمی‌دهد. در مرحله بعدی باید اطمینان حاصل کنید که دستگاه شما شماره سریال یا همان imei را دارد.

در صورتی که همه مراحل بالا مورد بررسی قرار گرفت و مشکلی در آنها مشخص نشد ه سراغ بررسی اتصالات بخش آنتن دستگاه می‌رویم در این حالت باید دستگاه باز شده تا اقدام به بررسی همه اتصالات مربوط به آن کنیم.

اما در صورت سالم بودن همه این موارد باید اقدام به بررسی قطعات بخش آنتن در طبقه پایین برد نماییم که برای بررسی آن باید طبقات برد را از هم جدا و اقدام به بررسی هر کدام از قطعات بخش آنتن به صورت مجزا نماییم.

۵. راهکارهای تعمیر بسته به نوع خرابی

جمع‌بندی

خرابی آنتن در آیفون‌های سری ۱۳ به بالا اغلب خرابی ساده و سطحی نیست. در بیشتر موارد، مشکل از بخش Baseband و RF ناشی می‌شود که نیاز به دانش برد‌سازی، نقشه‌خوانی و تجهیزات دقیق تعمیر BGA دارد. برای به دست آوردن این اطلاعات می‌توانید از دوره‌های تعمیرات گوشی‌های تلفن همراه و همچنین دوره تعمیرات تخصصی گوشی‌های آیفون استفاده نمایید.

اگر شما تعمیرکار هستید بدون نقشه و تست منظم، وارد کار تعویض آی‌سی نشوید و قبل از هر تصمیم، مسیرها و فلت‌ها را تست کنید. برای کار روی آی‌سی‌هایی همچون Baseband، حتماً از هیتر دقیق و کنترل حرارت استفاده کنید.
