باز کردن Samsung Galaxy Note10+ 5G

ابزارهای ویژه در این دمونتاژ:

• تفنگ حرارتی
• تاچ کش
• مجموعه 6 عددی مضراب
• پیچ‌گوشتی چهارسو
• اسپاتول
• پنس
• کاتر اولتراسونیک

مقدمه

سامسونگ به ‌تازگی مرگ جک هدفون را با جدیدترین فبلت خود، نوت 10 + 5G را نوشت. چه چیز دیگری در آن قطعه یکپارچه نهفته است؟ در این ماجراجویی دمونتاژ، مهروموم‌های ضد آب آن را شکسته، در جستجوی تراشه‌های 5G دست ‌نیافتنی از عمق آن لایروبی می‌کنیم و در این راه با سخت ‌افزار شگفت ‌انگیزی روبرو می‌شویم.

این دمونتاژ راهنمای تعمیر نیست. برای تعمیر Samsung Galaxy Note10 Plus 5G خود، فقط کافیست در بخش بلاگ سایت مجتمع آموزشی پل، اسم دستگاه خود را سرچ کنید و سپس مرحله به مرحله شروع به تعمیر دستگاه خود نمایید.

اگر میخواهید به یک تعمیرکار حرفه ای تعمیرات موبایل تبدیل شوید که می تواند انواع موبایل ها را تعمیر کند میتوانید در دوره آموزش تعمیرات موبایل پل شرکت نمایید.

مرحله 1: دمونتاژ Samsung Galaxy Note10 + 5G

• قبل از دمونتاژ، مشخصات 10+ 5G را یادداشت می‌کنیم:
• نمایشگر 6.8 اینچی AMOLED Infinity-O با رزولوشن 3040 × 1440 (498 ppi)، دارای گواهینامه HDR10 +
• کوالکام اسنپدراگون 855 با 12 گیگابایت RAM و 256 گیگابایت حافظه داخلی جفت شده است
• باتری 4300 میلی‌آمپر ساعت
• چهار دوربین پشت (16 مگا پیکسلی فوق عریض، 12 مگا پیکسل با زاویه دید عریض با OIS، 12 مگا پیکسل تله عکس با OIS، دوربین VGA دید عمق)، به‌علاوه یک دوربین سلفی 10 مگا پیکسلی
• حسگر فوق ‌سریع اثرانگشت در صفحه
• قلم S Pen باقابلیت اتصال بلوتوث و سنسور 6 محوره
• درجه مقاومت IP68 در برابر گردوغبار و آب

مرحله 2

• ما نوت 9، سال گذشته (از چپ به راست) را در کنار Note10 + و Note10 + 5G جدید قرار می‌دهیم و سعی می‌کنیم تفاوت‌ها را تشخیص دهیم.
• امسال سامسونگ دوربین‌های Note را به‌صورت عمودی تنظیم کرد. آن‌ها همچنین از شر حسگر عقب اثرانگشت خلاص شدند – و به زیر صفحه‌نمایش منتقل‌شده است، مانند آنچه اوایل امسال دیدیم.
• سرانجام، ما مجبور شدیم که برای از دست دادن جک هدفون سوگوار شویم - که ظاهراً یک معامله ضروری در عوض یک باتری بزرگ‌تر و بهبود بازخورد لمسی است.

محض اطلاع: به نظر می‌رسد که سامسونگ، یکی از آخرین متحدان شورشی، تصمیم گرفته است به جناح تاریک بپیوندد.

مرحله 3

• ستاره این نمایش بیرون می‌آید: عصای جادویی S Pen جدید و ارتقا یافته.
• دوربین‌های جدیدترین Note ها به‌صورت عمودی قرارگرفته‌اند، اما 10+ شامل یک ویژگی جدید جذاب در کنار آن دسته سنسورها است.

محض اطلاع: سنسور DepthVision (دید عمق) سامسونگ - منحصر به بزرگ‌ترین Note10 - از یک روشنگر مادون‌قرمز و دوربین VGA برای اندازه‌گیری سریع و دقیق فاصله استفاده می‌کند. این سنسور بسیاری از ویژگی‌های Note ازجمله فوکوس زنده، جلوه ‌های AR و اسکن سه ‌بعدی اشیا را فعال کرده یا بهبود می‌بخشد.

مرحله 4

• اکنون ما می‌خواهیم شروع می‌کنیم! گرمای دو دقیقه‌ای دلپذیر و برداشتن درپوش عقب بدون اینکه عرق بریزید. (اگرچه ممکن است چنین چیزی در مورد روسای آن‌ها گفته نشود). تقریباً مثل این است که آن‌ها این کار را هرروز انجام می‌دهند.

محض اطلاع: این‌یک روش استاندارد برای اکثر گوشی ‌های هوشمند مدرن و پر از چسب است، اما ما امیدواریم که چنین نباشد.

• همان‌طور که چسب را می‌بریم، متوجه می‌شویم که امسال، کاور در اطراف دکمه‌های ولوم و پاور هم طراحی‌شده است. دقیقه تغییری که انتظارش را داشته باشیم، نبود.

مرحله 5

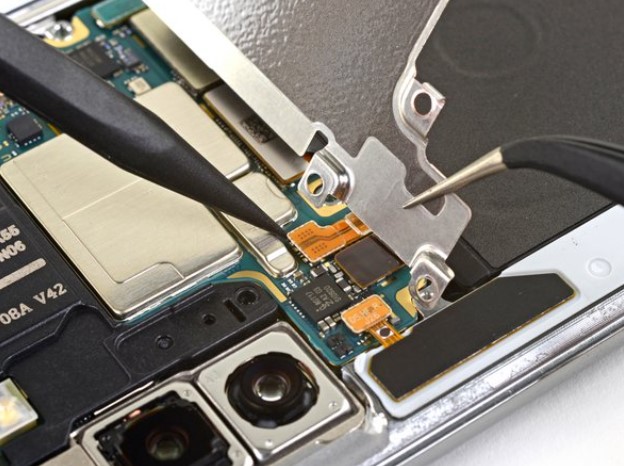

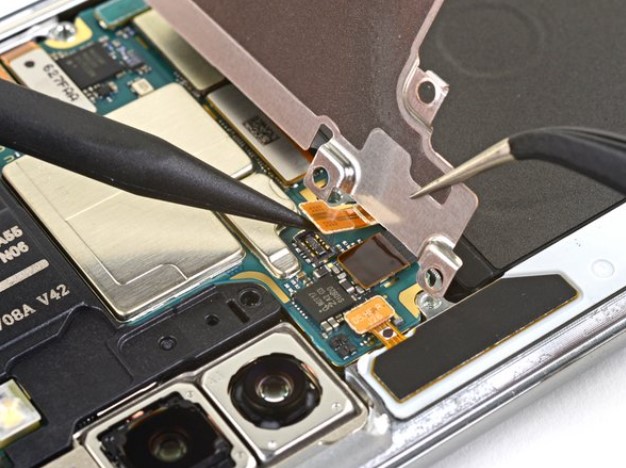

• چندپیچ ​​چهارسو مونتاژ قاب میانی را پایین نگه می‌دارند.
• با برداشتن قاب میانی، ما تا حدودی با یک تغییر اساسی روبرو هستیم: مادربرد درست در بالای دستگاه است، به سبک Pixel.

محض اطلاع: گرچه این مسئله، امکانی برای وجود یک باتری بزرگ‌تر را فراهم می‌کند، اما ارتباط بین برد کمکی و مادربرد پیچیده‌تر می‌شود و وجود این کابل‌های آزاردهنده اتصال که دسترسی به باتری را مسدود می‌کنند، ضروری است.

• هرچند کابل‌ها به ‌جای اینکه در زیر باتری باشند، در بالای صفحه قرار دارند و در معرض آسیب‌دیدگی قرار دارند. تا اکنون به نظر می‌رسد اَشکال "L" مانند به ‌هم ‌پیوسته اپل بهترین استفاده‌ای است که از فضا شده است...

مرحله 6

• تاچ کش قابل‌اعتماد ما در جدا کردن چسب نمایشگرها بسیار خوب عمل کرد و ما تصمیم داریم آن را روی این باتری چسبیده نیز امتحان کنیم.
• تاچ کش یک اهرم محکم برای تکان دادن باتری است، اما هنوز الکل ایزوپروپیل زیادی نیاز داریم - و حتی صبر بیشتری – برای اینکه چسب‌ هایی که باتری را احاطه کرده‌اند جدا شوند. (مراقب آن کابل‌ های نمایشگر باشید!).
• وزن این نوار انرژی 59.1 گرم و ابعاد 77.3 میلی‌متر در 58.4 میلی‌متر در 5.5 میلی‌متر است. 4.4 گرم سنگین‌تر و 3 سانتی‌متر بزرگ‌تر از باتری Note9 است.

مرحله 7

• ما محفظه microSD و سیم‌کارت را بیرون می‌آوریم - یک نمونه لوکس که نوت 10 6.3 اینچی کوچک‌تر با آن تبلیغ و تجارت می‌کند - و مادربرد را آزاد می‌کند.
• پنج دوربین همراه این Note هستند:
• دوربین با زاویه فوق باز (عریض) 16 مگا پیکسل (123 درجه FoV)
• زاویه دید 12 مگا پیکسل با دیافراگم دوتایی (ƒ / 1.5-ƒ / 2.4)
• تله وتو 12 مگا پیکسلی (بزرگنمایی نوری 2 برابر)
• سنسور و نورافکن مادون‌قرمز time-of-flight (اندازه‌گیری زمان برحسب سرعت) دید عمیق
• دوربین سلفی 10 مگا پیکسلی

مرحله 8

• حتی پس از رهایی از دست اینهمه دوربین، بازهم برد احساس سنگینی دارد.
• ما این مستطیل مرموز و سبز را جدا می‌کنیم - که به نظر می‌رسد ماژول آنتن Qualcomm QTM052 mmWave باشد.

محض اطلاع: "موج میلی‌متر" به سیگنال‌های RF با طول‌موج اندازه‌گیری شده با میلی‌متر (24 گیگاهرتز تا 100 گیگاهرتز) اشاره دارد. این ویژگی سرعت بارگیری فوق‌العاده سریع را ارائه می‌دهد، اما نمی‌تواند مسافت طولانی را طی کند یا به‌خوبی از دیوار نفوذ کند. TL؛ DR: YMMV.

• و یک‌چیز دیگر: برد بیشتر! به نظر می‌رسد سامسونگ یک یادداشت از نمایشنامه اپل گرفته و مادربرد آن را برای صرفه‌جویی در فضای بیشتر روی ‌هم قرار داده است.
• ما قبلاً این راه را پیموده‌ایم - باکمی كمك از طرف دستگاه تولید هوای گرم خود، به‌سرعت و با تعصب راه را حفر می‌کنیم و بردها را جدا می‌کنیم.

مرحله 9

• بیایید این ساندویچ سیلیکونی را بازکنیم و ببینیم چه چیزی درون آن قرار دارد:
• RAM 12 گیگابایتی سامسونگ K3UHAHADAM-AGCL LPDDR4X که رویQualcomm Snapdragon 855 SoC سوار شده است
• 256 گیگابایت حافظه فلش سامسونگ KLUEG8UHDB-C2D1 eUFS 3.0
• مودم Qualcomm SDX50M 5G
• کنترل‌کننده NXP PN80T NFC با ریزپردازنده Secure Element
• تنظیم‌کننده ولتاژ نیمه هادی NCP59744
• تقویت‌کننده‌های صوتی Cirrus Logic CS35L40
• Maxim MAX77705C PMIC

مرحله 10

• حتی چیزهای بیشتر سیلیکونی:
• ماژول فوق کوچک Avago AFEM-9106
• تقویت‌کننده کم نویز Skyworks SKY78160-51
• فرستنده و گیرنده RF Qualcomm SDR8150 LTE
• WACOM W9020
• گیرنده نیرو بی‌سیم IDT P9320S
• ردیاب Qualcomm QET5100 envelope
• ماژول تقویت‌کننده قدرت Skyworks SKY77365-11

مرحله 11

• و فقط کمی بیشتر:
• ماژول Wi-Fi / بلوتوث Murata KM9515099
• ماژول فوق کوچک Qualcomm QDM3870 LTE RF
• ماژول فوق کوچک Skyworks SKY13716-11
• کدک صوتی Qualcomm WCD9341 Aqstic
• Qualcomm PMX50 PMIC برای مودم X50
• Qualcomm PM8150، PM8150C و PM8005 (احتمالاً PMIC)
• مدیریت توان صفحه نمایش سامسونگ S2DOS05

همچنین بخوانید...

اگر cpu گوشی بسوزد چه می شود؟

مشکلات گوشی ایفون 16

مرحله 12

• شناسه IC 4 قسمتی با مجوز کاربر Chunglin Chin:
• درایور لمسی Cirrus Logic CS40L25
• STMicroelectronics STM32G071EB 32-bit ARM Cortex-M0 میکروکنترلر w / 128 Kb فلش
• درایور Samsung S2MIS0A MST
• ماژول تقویت‌کننده توان Qorvo QM78042
• مدیریت توان دوربین سامسونگ S2MPB02
• سوئیچ آنالوگ Vishay DG2730 2 پورت USB 2.0 DPDT
• NXP نیمه‌هادی BGU8103 GPS / GLONASS / Galileo / COMPASS تقویت‌کننده کم نویز

مرحله 13

• شناسه سنسور:
• شتاب سنج / ژیروسکوپ STMicroelectronics LSM6DSO 3 DoF
• سنسور فشار STMicroelectronics LPS22HD
• قطب نما الکترونیکی AKM Semiconductor AK0991x
• سنسور نزدیکی AMS

مرحله 14

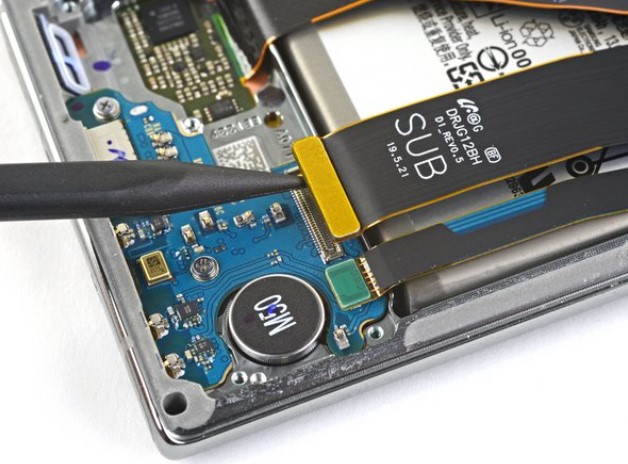

• برد کمکی بدون سروصدا بیرون می‌آید و پورت لحیم شده USB-C و میکروفون پایین را نیز به دوش می‌کشد.

محض اطلاع: لحیم‌کاری امر موردعلاقه ما از درگاه USB-C نیست، اما حداقل روی این برد چیز های زیادی وجود ندارد، بنابراین تعویض‌ها نباید خیلی پرهزینه باشند.

• ما لبه های تلفن را جستجو می‌کنیم تا ... دو ماژول آنتن دیگر mmWave پیدا می‌کنیم! با توجه به محدودیت‌های 5G mmWave، با وجود این آنتن ‌های هدایت‌کننده و تشکیل‌دهنده پرتو در هر طرف (به‌علاوه سومین آن‌که روی صفحه قرار دارد)، به Note10 + کمک می‌کند تا حداکثر تلاش خود را انجام دهد).
• کپسول گوشی کاملاً معمولی به نظر می‌رسد با این تفاوت که کاملاً در پشت صفحه گیرکرده است. چگونه آهنگ‌ها بیرون می‌آیند؟ بعداً بیشتر دراین ‌باره صحبت می‌کنیم...

مرحله 15

• فقط تا خالی شدن این موبایل، جدا کردن چند جز الکترونیکی کوچک مانده است:
• اول، یک موتور لرزش مربع شکل! تا جایی که به یاد می‌آوریم، سامسونگ از همان موتور دایره‌ای LRA برای همه زنگ ‌های موبایل ‌های خود استفاده کرده است.

محض اطلاع: این موتور بزرگ‌تر و جدید ممکن است اولین نشانه‌ای باشد که سامسونگ سرانجام بازخوردهای لمسی را جدی گرفته است.

• سرانجام، محفظه بخار جدید را بیرون می‌کشیم (بدون شک محصول ساعت‌ های بی‌شمار مهندسی) زیرا این تلفن در اصل یک گرماساز فضای دارای باتری است. فناوری 5G و شارژ بی‌سیم معکوس در بخش خنک‌کننده کم‌ارزش نیستند.

مرحله 16

• بعد از مقداری گرم کردن و بلند کردن قطعات خسته‌کننده پشت ‌صحنه، جایزه ما یک نگاه اجمالی در پشت این صفحه‌نمایش 6.8 ”Dynamic AMOLED Infinity-O ساخته‌شده توسط سامسونگ است.

محض اطلاع: این بزرگ‌ترین، درخشان‌ترین و دقیق‌ترین نمایشگر درگوشی‌های نوت است - اما ما واقعاً نمی‌توانیم جلوی کنجکاوی‌مان را بگیریم که چه چیزی مانع از به‌روزرسانی سرعت سامسونگ تا 90 هرتز است، مانند رقیب فبلت آن، OnePlus 7 Pro.

• حسگر اثرانگشت فوق‌سریع به پشت این صفحه نمایش غول‌پیکر می‌چسبد، دقیقه همان‌طور که درگوشی S10 که چندی پیش دمونتاژ کردیم. با استفاده از آن چندین IC دیگر برای شناسایی وجود دارد:
• کنترل‌کننده حسگر در صفحه اثرانگشت Qualcomm QBT2000
• کنترل‌کننده صفحه لمسی Samsung S6SY771X
• سریال حافظه فلش Winbond W25Q80EWUXIE 8 Mb
• با برداشتن صفحه، می‌بینیم که قطعه شنوایی اسپیکر گوشی در واقع به سمت یک محفظه فلزی کم‌عمق است که امواج صوتی را به داخل شبکه کوچکی در لبه بالایی قاب منتقل می‌کند.

مرحله 17

• چشم‌های گریان ما به سمت قلم S برمی‌گردد. ساخت یکپارچه باعث می‌شود که تمایلی به باز کردن آن نداشته باشیم.
• گرچه، اکنون‌که به آن فکر کردیم، این قلم دارای چند ویژگی جدید است ... احتمالاً کاملاً داخل آن متفاوت از سال گذشته است ... ای‌بابا! می‌دانید ما نمی‌توانستیم مقاومت کنیم. کاتر التراسونیک، با S Pen ملاقات می‌کند.
• دل ‌و روده‌ های S Pen جدید در یک ‌لایه پلاستیکی سخت و اپوکسی قرارگرفته است. با برش زدن آن‌ها، این را درمی‌یابیم:
• یک تراشه مرموز با مارک SP912، احتمالاً حسگر 6 محوره که سامسونگ در رویداد رونمایی خود از آن نام برد. چیزی باید باشد تا این امواج ترکه‌ای را تشخیص دهد.

محض اطلاع: شتاب سنج STMicroelectronics

• DA14585 بلوتوث Dialog 5 SoC
• باتری لیتیوم یون Nichicon 2.4v SLB

مرحله 18

• ما برای اولین بار آنتن موج 5 میلی‌متری را دیدیم.
• ما اولین برد سامسونگ به سبک "آیفون X" را لایه‌لایه کردیم.
• ما رمز گریل کپسول گوشی را رمزگشایی کردیم.
• ما حتی بدون شکستن نمایشگر، باتری سرسخت را برداشتیم.
• ما این دمونتاژ را یک پیروزی خواهیم خواند، اما نمی‌توان گفت که ما بزرگ‌ترین طرفدار این گوشی نوت هستیم و احساس می‌کنیم که امتیاز تعمیر پذیری این میزان را تحمل خواهد کرد ...

مطالب نهایی

چفت ‌و بست‌ های چهارسو با اندازه‌ های یکسان به این معنی است که فقط برای تعمیرات باید یک پیچ‌گوشتی به همراه داشته باشید.

بسیاری از اجزا، جز به ‌جز هستند و به‌طور مستقل قابل تعویض هستند، اما دیگر نبود جک هدفون، به معنای وظیفه دو برابر برای پورت USB-C است.

هر تعمیر با باز کردن چسب کاری‌ های بسیار سخت کاور عقب شیشه‌ای شکننده آغاز می‌شود.

تعویض باتری چسبیده سخت تر از همیشه است، به‌خصوص با داشتن کابل‌های اتصال برد در اطراف خود هنگام کار کردن.

برای تعمیر صفحه نمایش که کاملاً رایج است، نیاز به یک دمونتاژ کامل یا حداقل نیاز به بازکردن نصف قطعات موبایل دارید.
