تعویض تاچ و ال سی دی آیفون 8 پلاس
مقالات

تعویض تاچ و ال سی دی آیفون 8 پلاس

دشواری: متوسط

مراحل: 45

زمان موردنیاز: 1 الی 2 ساعت



آموزش تعمیرات موبایل
آموزش تعمیرات موبایل



مقدمه

برای انجام تعمیری راحت‌تر، از کیت رفع مشکل ما استفاده کنید و برای جایگزینی کل نمایشگر iPhone خود، این راهنمای کوتاه را دنبال کنید.

برای تعمیرکارهای پیشرفته‌تر، این راهنما کمک می‌کند فقط مجموعه LCD و دیجیتایزر آیفون 8 را تعویض کنید (موسوم به "پنل جلوی " ساده). این امر مستلزم آن است که شما چندین جزء را از صفحه‌نمایش اصلی خود، قبل از نصب به صفحه‌نمایش جدید منتقل کنید – ازجمله مجموعه دوربین جلو، کپسول گوشی، صفحه محافظ LCD و مجموعه دکمه صفحه اصلی (هوم).

برای همه تعمیرات صفحه‌نمایش / نمایشگر، مهم است که (سنسور) حسگر/ Touch ID صفحه اصلی را به نمایشگر جدید منتقل کنید تا حسگر به‌درستی کار کند. دکمه صفحه اصلی solid state (جامدگونه) توسط اپل با مین برد اصلی آن جفت می‌شود، بنابراین با جایگزینی آن غیرقابل استفاده می‌شود.

توجه: اگر بعد از تعمیر صفحه‌نمایش، ویژگی روشنایی خودکار آیفون به‌درستی کار نمی‌کند، مطمئن شوید که آیفون به iOS 12 به‌روز شده است. قابلیت True Tone بعد از تعویض صفحه‌نمایش، دیگر کار نمی‌کند، حتی اگر از صفحه اصلی اپل استفاده‌شده باشد.



ابزارهای موردنیاز:

  • پیک
  • پیچ‌گوشتی سه سر Y000
  • ست پیچ‌گوشتی های مخصوص آیفون
  • اسپاتول
  • تاچ کش
  • پیچ‌گوشتی استندآف مخصوص آیفون
  • پنس
  • سپراتور
  • پیچ‌گوشتی چهارسو





مرحله 1: باز کردن پیچ های آیفون 8 پلاس

باز کردن پیچ های آیفون 8 پلاس

احتیاط: قبل از جدا کردن آیفون، باتری را زیر 25٪ تخلیه کنید. باتری لیتیوم یونی شارژ شده می‌تواند آتش بگیرد و یا در صورت سوراخ شدن منفجر شود.

  • قبل از شروع جدا کردن قطعات، آیفون خود را خاموش‌کنید.
  • دو پیچ 3.5 میلی‌متری P2  در لبه پایین گوشی را بازکنید.

محض اطلاع: باز کردن نمایشگر آیفون به مهروموم‌های ضدآب آن آسیب می‌رساند. قبل از شروع این مرحله، مهروموم‌های تعویضی آماده داشته باشید، یا اگر دوباره آیفون خود را بدون جایگزین کردن مهروموم‌ها مونتاژ کردید، از قرار دادن آن در معرض مایعات جلوگیری کنید.



مرحله 2: نوارچسب زدن روی نمایشگر

چسب زدن روی نمایشگر آیفون 8 پلاس
چسب زدن روی نمایشگر آیفون 8 پلاس

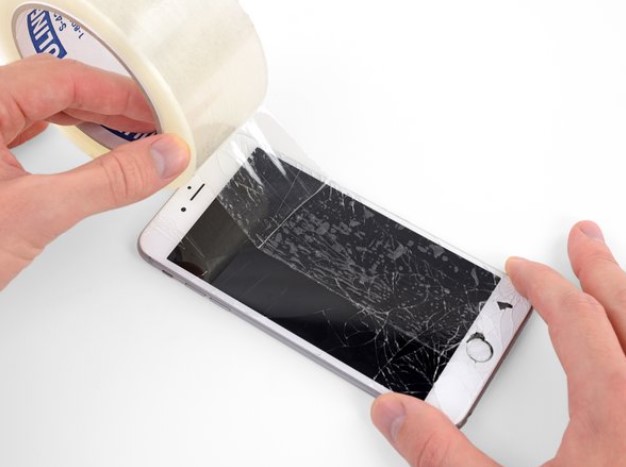

  • اگر شیشه نمایشگر شما ترک‌خورده است، با نوارچسب زدن روی نمایشگر، از شکستگی بیشتر جلوگیری کنید و از آسیب‌دیدگی بدنه در حین تعمیر جلوگیری کنید.
  • نوار بسته‌بندی شفاف هم پوشاننده را روی صفحه‌نمایش آیفون قرار دهید تا تمام صفحه آن پوشانده شود.

محض اطلاع: با این کار خرده‌شیشه‌ها پراکنده نمی‌شوند و یکپارچگی ساختاری آن هنگام بلند کردن نمایشگر حفظ می‌شود.

احتیاط: از عینک ایمنی استفاده کنید تا از چشمان خود در برابر هرگونه شیشه‌ای که در حین تعمیر پراکنده می‌شود، محافظت کند.

  • اگر شیشه‌ی شکسته، چسباندن تاچ کش را در چند مرحله بعدی دشوار می‌کند، سعی کنید یک قطعه نوار محکم (مانند نوارچسب) را به شکل دستگیره تابزنید و نمایشگر را با آن بلند کنید.



مرحله 3: روش باز کردن

محض اطلاع: گرم کردن لبه پایین آیفون به نرم شدن چسب محافظ نمایشگر کمک می‌کند و باز شدن آن را آسان‌تر می‌کند.

  • از سشوار استفاده کنید یا سپراتور تهیه کنید و حدود 90 ثانیه آن را روی لبه پایین آیفون قرار دهید تا چسب زیر لبه نرم شود.



مرحله 4

نصب تاچ کش ری نمایشگر آیفون 8 پلاس

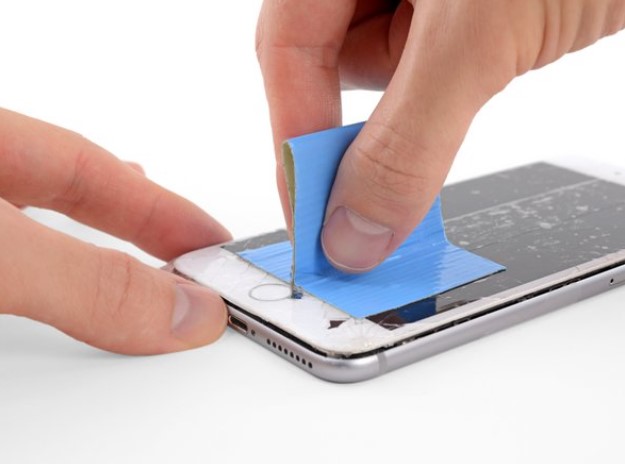

  • تاچ کش را روی نیمه پایین پنل جلو، دقیقاً بالای دکمه صفحه اصلی قرار دهید.

محض اطلاع: مطمئن شوید که تاچ کش روی دکمه صفحه اصلی قرار نگیرد، زیرا این امر باعث می‌شود که بسته شدن درز بین تاچ کش و شیشه جلو به‌خوبی صورت نگیرد.

محض اطلاع: اگر نمایشگر شما به‌سختی ترک‌خورده باشد، پوشاندن آن با یک‌لایه نوار بسته‌بندی شفاف ممکن است به چسبیدن تاچ کش کمک کند. درروشی دیگر، می‌توانید از نوارچسب بسیار محکم به‌جای تاچ کش استفاده کنید. اگر همه راه‌های دیگر بی‌فایده بودند، می‌توانید تاچ کش را به صفحه خراب چسب بزنید.



مرحله 5

نصب تاچ کش ری نمایشگر آیفون 8 پلاس
  • با نیروی ثابت و مداوم تاچ کش را بالا بکشید تا فاصله کمی بین پنل جلو و قاب عقب ایجاد شود.
  • یک پیک یا ابزار نازک دیگر را به‌اندازه‌ی چند میلی‌متر داخل شکاف قرار دهید.

محض اطلاع: چسب ضدآبی که نمایشگر را در جای خود نگه‌داشته است بسیار محکم است و ایجاد این شکاف اولیه به مقدار قابل‌توجهی نیرو نیاز دارد. اگر به‌سختی این فاصله را ایجاد می‌کنید، گرمای بیشتری اعمال کنید، صفحه را به سمت بالا و پایین تکان دهید تا چسب ضعیف شود تا جایی که بتوانید وسیله خود را درون آن قرار دهید.



مرحله 6

جدا کردن پنل جلو آیفون 8 پلاس
جدا کردن پنل جلو آیفون 8 پلاس
  • پیک را به گوشه و لبه سمت چپ گوشی به بالا بکشید و به سمت دکمه‌های کنترل میزان صدا و کلید بی‌صدا کردن (سایلنت) حرکت کرده و چسب نگه‌دارنده نمایشگر را جدا کنید.
  • در نزدیکی گوشه سمت چپ و بالای نمایشگر متوقف شوید.



مرحله 7

جدا کردن پنل جلو آیفون 8 پلاس
جدا کردن پنل جلو آیفون 8 پلاس
  • ابزار خود را دوباره در گوشه پایین سمت راست آیفون قرار دهید و آن را به اطراف گوشه و سمت راست گوشی به بالا بکشید تا چسب جدا شود.

احتیاط: پیک را خیلی وارد نکنید، در غیر این صورت ممکن است به کابل‌های نمایشگر واقع در این‌طرف آیفون آسیب برسانید. آن را فقط چند میلی‌متر یا به‌اندازه عرض حاشیه نمایشگر وارد کنید.



مرحله 8

جدا کردن پنل جلو آیفون 8 پلاس
  • تاچ کش را به‌آرامی بالا بکشید تا لبه پایین نمایشگر بالا بیاید.

احتیاط: نمایشگر را بیش از 15 درجه بلند نکنید در غیر این صورت خطر کشیده شدن یا پاره شدن کابل‌های نواری متصل به نمایشگر را دارید.



مرحله 9

جدا کردن تاچ کش از نمایشگر پلاس
  • برآمدگی روی تاچ کش را بکشید تا از پنل جلو جدا شود.



مرحله 10

جدا کردن پنل جلو آیفون 8 پلاس
جدا کردن پنل جلو آیفون 8 پلاس
  • یک پیک را زیر نمایشگر در امتداد لبه بالایی گوشی بکشید تا آخرین چسب نیز شل شود.



مرحله 11

جدا کردن صفحه نمایش آیفون 8 پلاس
  • مجموعه نمایشگر را کمی به سمت پایین بلغزانید (دور از لبه بالایی گوشی) تا گیره‌های نگه‌دارنده آن به قاب پشتی را جدا کنید.



مرحله 12

جدا کردن صفحه نمایش آیفون 8 پلاس
جدا کردن صفحه نمایش آیفون 8 پلاس
  • با چرخاندن نمایشگر به سمت چپ، مانند جلد پشت کتاب، آیفون را بازکنید.

احتیاط: هنوز سعی نکنید نمایشگر را به‌طور کامل جدا کنید، زیرا چندین کابل نواری شکننده هنوز آن را به مین برد آیفون متصل می‌کنند.

  • نمایشگر را متمایل کنید و به چیزی تکیه دهید تا هنگامی‌که با گوشی کار می‌کنید، روی آن قرار گیرد.



مرحله 13: قطع باتری

قطع باتری آیفون 8 پلاس
  • چهار پیچ چهارسو (JIS) با اندازه‌های زیر که براکت پایین کابل نمایشگر را به برد منطق محکم می‌کنند، بازکنید:
  • دو پیچ 1.3 میلی‌متری
  • یک پیچ 1.4 میلی‌متری
  • یک پیچ 2.7 میلی‌متری

نکته: در سرتاسر این راهنما، پیچ‌هایی که باز می‌کنید را کاملاً نشانه‌گذاری کنید تا هرکدام از آن‌ها در هنگام مونتاژ مجدد به‌جایی که ازآنجا بازشده‌اند برگردند. نصب پیچ در مکان اشتباه باعث آسیب دائمی می‌شود.



مرحله 14

قطع باتری آیفون 8 پلاس
  • براکت پایین کابل نمایشگر را بردارید.



مرحله 15

جدا کردن باتری آیفون 8 پلاس
جدا کردن باتری آیفون 8 پلاس
  • با استفاده از نوک اسپاتول رابط باتری را از سوکت خود روی مین برد جدا کنید.
  • کابل رابط را کمی به بالا خم‌کنید تا از تماس تصادفی آن با سوکت و تأمین برق گوشی در حین تعمیر جلوگیری کنید.



مرحله 16: مجموعه نمایشگر

قطع رابط نمایشگر آیفون 8 پلاس
قطع رابط نمایشگر آیفون 8 پلاس
  • از نوک اسپاتول یا ناخن خود استفاده کنید و رابط بزرگ پایین نمایشگر را مستقیم از روی سوکت خود بالا کشیده و قطع کنید.

نکته: برای اتصال مجدد رابط‌های فشاری مانند این، آن را ازیک‌طرف به پایین فشار دهید تا در محل خود کلیک کند، سپس در سمت دیگر نیز اين کار را تکرار کنید. وسط آن را فشار ندهید. اگر رابط حتی اندکی در جهت نادرست قرار بگیرد، ممکن است خم شود و باعث آسیب دائمی‌شود.



مرحله 17

قطع رابط نمایشگر آیفون 8 پلاس
قطع رابط نمایشگر آیفون 8 پلاس
  • دومین رابط پایین کابل نمایشگر را مستقیماً از پشت رابطی كه در مرحله قبل قطع کرده‌اید جدا كنید.



مرحله 18

قطع رابط نمایشگر آیفون 8 پلاس
  • دو پیچ سه سوی Y000 که براکت را روی رابط مجموعه سنسور پنل جلو محکم می‌کنند بازکنید:
  • یک پیچ 1.0 میلی‌متری
  • یک پیچ 1.2 میلی‌متری



مرحله 19

قطع رابط نمایشگر آیفون 8 پلاس
  • براکتی که رابط مجموعه سنسور پنل جلو را پوشش می‌دهد بردارید.



مرحله 20

قطع رابط نمایشگر آیفون 8 پلاس
قطع رابط نمایشگر آیفون 8 پلاس
  • با استفاده از نوک اسپاتول یا ناخن خود، رابط مجموعه سنسور پنل جلویی را از سوکت آن جدا کنید.



مرحله 21

جدا کردن صفحه نمایش آیفون 8 پلاس
  • مجموعه نمایشگر را بردارید.

نکته: هنگام مونتاژ، اگر می‌خواهید چسب اطراف لبه‌های نمایشگر را تعویض کنید، در اینجا مکث کنید.

مرحله 22: کپسول گوشی

تعویض کپسول گوشی آیفون 8 پلاس
  • پنج پیچ چهارسو که براکت کپسول گوشی را محکم می‌کنند بازکنید:
  • دو پیچ 1.8 میلی‌متری
  • یک پیچ 2.3 میلی‌متری
  • یک پیچ 2.4 میلی‌متری
  • یک پیچ 2.8 میلی‌متری



مرحله 23

تعویض کپسول گوشی آیفون 8 پلاس
  • براکت کپسول گوشی را بردارید.



مرحله 24

تعویض کپسول گوشی آیفون 8 پلاس
تعویض کپسول گوشی آیفون 8 پلاس
  • از انتهای صاف یک اسپاتول استفاده کنید و دوربین جلو را از محفظه خود بلند کنید.
  • کابل نواری دوربین را به‌آرامی به کنار خم‌کنید تا راه دسترسی به کپسول گوشی که زیر آن قرار دارد باز شود.



مرحله 25

تعویض کپسول گوشی آیفون 8 پلاس
  • کپسول گوشی را بردارید.



مرحله 26: دوربین جلو و کابل سنسور

تعویض دوربین جلو و کابل سنسور آیفون 8 پلاس
تعویض دوربین جلو و کابل سنسور آیفون 8 پلاس
  • دوربین و کابل نواری متصل به آن را به ‌آرامی به سمت پایین آیفون تا کنید تا امکان دسترسی به اجزای زیر آن فراهم شود.



مرحله 27

  • از سپراتور یا سشوار یا تفنگ حرارتی استفاده کنید و آن را به مدت حدود یک دقیقه، روی قسمت جلو و بالای نمایشگر بگذارید تا چسب محکم کننده حسگرها نرم شود.

احتیاط: سنسورهای موجود در مراحل پیش رو شکننده هستند. برای افزایش شانس جدا کردن آن‌ها به‌صورت سالم و بدون آسیب‌دیدگی، مرتباً در صورت نیاز گرما اعمال کنید. همچنین با استفاده از یک روش جایگزین دیگر، می‌توانید یک یا دو قطره الکل ایزوپروپیل بریزید و بگذارید زیر حسگرها نفوذ کند قبل از اینکه آن‌ها را جدا کنید.



مرحله 28

تعویض دوربین جلو و کابل سنسور آیفون 8 پلاس
تعویض دوربین جلو و کابل سنسور آیفون 8 پلاس
  • یک اسپاتول را زیر کابل فلکس سنسور نور محیط بکشید و سنسور را از محفظه خود خارج کنید.



مرحله 29

تعویض دوربین جلو و کابل سنسور آیفون 8 پلاس
تعویض دوربین جلو و کابل سنسور آیفون 8 پلاس
تعویض دوربین جلو و کابل سنسور آیفون 8 پلاس
  • نوک اسپاتول را در زیر کابل فلکس سنسور مجاورت بلغزانید و سنسور را بلند کنید و از محفظه خود خارج کنید.



مرحله 30

تعویض دوربین جلو و کابل سنسور آیفون 8 پلاس
تعویض دوربین جلو و کابل سنسور آیفون 8 پلاس
  • لبه تیز یک ابزار بازکننده را در زیر کابل فلکس مجموعه دوربین، در طرف مخالف دوربین جلو قرار دهید.

احتیاط: در صورت لزوم، از سپراتور یا سشوار برای گرم کردن قسمت بالای نمایشگر و نرم کردن چسب محافظ کابل فلکس استفاده کنید.

  • لبه کابل فلکس را از پشت نمایشگر بالا کشیده و جدا کنید.



مرحله 31

تعویض دوربین جلو و کابل سنسور آیفون 8 پلاس
تعویض دوربین جلو و کابل سنسور آیفون 8 پلاس
  • نوک یک اسپاتول را در زیر همان قسمت از کابل فلکس که در مرحله قبل جدا کرده‌اید، وارد کنید.
  • برای جدا کردن باقیمانده کابل فلکس، اسپاتول را در زیر ردیف طلایی دایره‌ای اتصالات کپسول گوشی فشار دهید.



مرحله 32

تعویض دوربین جلو و کابل سنسور آیفون 8 پلاس
تعویض دوربین جلو و کابل سنسور آیفون 8 پلاس
تعویض دوربین جلو و کابل سنسور آیفون 8 پلاس
  • مجموعه دوربین جلو و کابل سنسور را بردارید.
  • یک قطعه نوار عایق دوطرفه سیاه بین نمایشگر و سه ردیف اتصال مسی در پشت کابل دوربین / حسگر قرار دارد. این نوار ممکن است به نمایشگر بچسبد یا همراه با کابل خارج شود.

نکته: هنگام مونتاژ مجدد، بررسی کنید که نوار در جای خود قرارگرفته باشد، در غیر این صورت اتصالات پشت کابل را با یک نوار مناسب مانند نوار کاپتون، بپوشانید.

مرحله 33: براکت سنسور صفحه اصلی/ Touch ID

جدا کردن براکت تاچ آیدی آیفون 8 پلاس
  • چهار پیچ Y000 که براکت را روی سنسور صفحه اصلی/ Touch ID محکم می‌کنند بازکنید:
  • یک پیچ 1.2 میلی‌متری
  • سه پیچ 1.3 میلی‌متری

نکته: در هنگام مونتاژ مجدد مراقب باشید این پیچ‌ها را بیش ‌از حد محکم نکنید، در غیر این صورت ممکن است دکمه صفحه اصلی شما کار نکند.



مرحله 34

تعویض Touch ID آیفون 8 پلاس
  • براکتی که سنسور صفحه اصلی / Touch ID را محکم می‌کند بردارید.



مرحله 35

تعویض Touch ID آیفون 8 پلاس
تعویض Touch ID آیفون 8 پلاس
  • زیر لبه سمت چپ رابط کابل دکمه صفحه اصلی را بلند کنید تا رابط را از سوکت جدا کنید.

احتیاط: اگر کل رابط بدون جدا شدن، شروع به بیرون آمدن کرد؛ با انتهای صاف اسپاتول از قسمت لبه بالایی رابط روی کابل فشار وارد کنید، درحالی‌که به‌طور هم‌زمان لبه سمت چپ رابط را بلند می‌کنید. بسیار مراقب باشید که به کابل یا رابط آسیب نرسد، در غیر این صورت سنسور را برای همیشه غیرفعال می‌کنید.



مرحله 36

محض اطلاع: حرارت دادن سنسور صفحه اصلی/ Touch ID به نرم شدن چسب نگه‌دارنده کابل ظریفی که آن را در جای خود نگه‌داشته کمک می‌کند تا برداشتن آن ایمن‌تر و راحت‌تر شود.

  • مجموعه نمایشگر را وارونه کنید. از سشوار استفاده کنید یا سپراتور تهیه کنید و آن را به لبه پایین نمایشگر برای حدود 90 ثانیه بمالید تا چسب زیر آن نرم شود.

احتیاط: نمایشگر را بیش‌ از حد گرم نکنید. باید کمی گرم باشد تا بتوان آن را راحت لمس کرد.



مرحله 37

تعویض Touch ID آیفون 8 پلاس
تعویض Touch ID آیفون 8 پلاس
  • با استفاده از یک مضراب، چسب نگه‌دارنده کابل سنسور صفحه اصلی/ Touch ID را به‌آرامی از قسمت پشت پنل نمایشگر جدا کنید.



مرحله 38

تعویض Touch ID آیفون 8 پلاس
  • قسمت جلوی نمایشگر را بلند کنید و مجموعه سنسور صفحه اصلی/ Touch ID را بردارید.

نکته: برای نصب مجدد، ابتدا کابل را از سوراخ جلوی نمایشگر مطابق تصویر رد کنید.

نکته: قسمت تعویضی شما ممکن است دارای پیچ‌های اضافی Y000 باشد که از قبل در نزدیکی دکمه صفحه اصلی نصب‌شده‌اند. پیچ‌های غیرضروری را بردارید تا بتوانید براکت دکمه را دوباره نصب کنید.





مرحله 39: LCD و دیجیتایزر

تعویض تاچ و ال سی دی آیفون 8 پلاس
تعویض تاچ و ال سی دی آیفون 8 پلاس

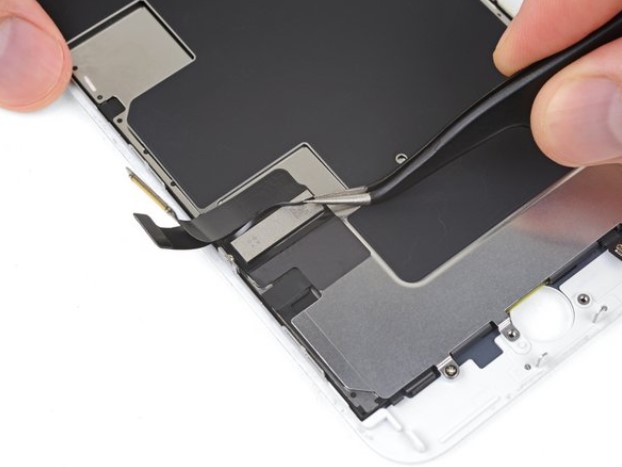

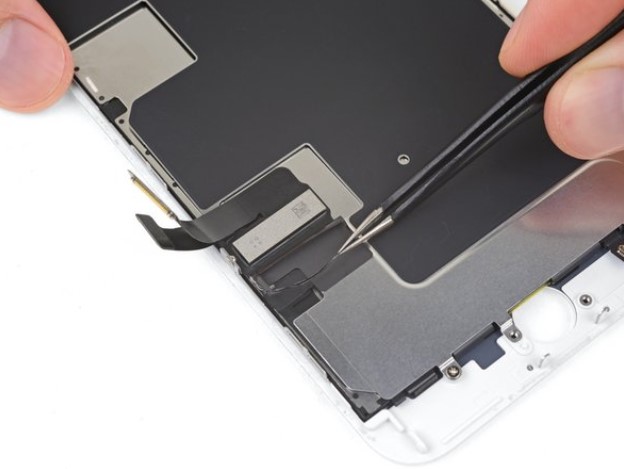

  • قسمت فوقانی و مستطیلی شکل برچسب صفحه محافظ LCD را رو به عقب بزنید تا از کابل فلکس زیر آن جدا شود.

محض اطلاع: لازم نیست که برچسب را کاملاً بردارید، مگر اینکه قصد تعویض آن را داشته باشید.



مرحله 40

تعویض تاچ و ال سی دی آیفون 8 پلاس
تعویض تاچ و ال سی دی آیفون 8 پلاس

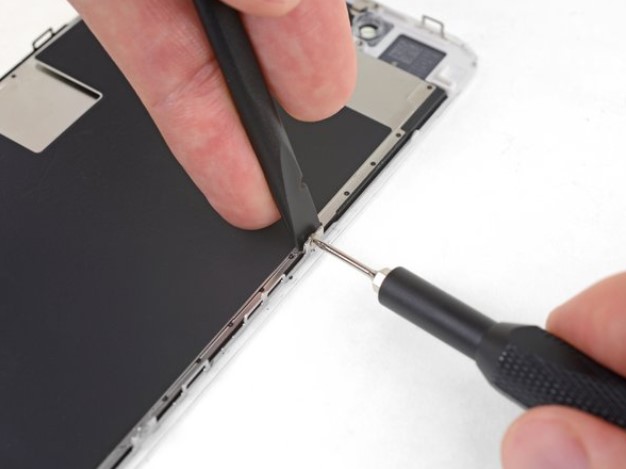

  • با استفاده از یک پیچ‌گوشتی Y000 سه پیچ 1.2 میلی‌متری را ازیک‌طرف محافظ EMI نمایشگر بردارید.

محض اطلاع: اگر برای شل كردن این پیچ‌ها مشكلی دارید، هنگام چرخاندن، پیچ‌گوشتی را محکم‌تر بر روی پیچ فشار دهید. در صورت لزوم، از لبه تخت اسپاتول خود استفاده کنید تا گیره‌های پشت نمایشگر را محکم بگیرید تا بتوانید بدون خم شدن گیره‌ها، فشار بیشتری به پیچ‌ها وارد کنید.



مرحله 41

تعویض تاچ و ال سی دی آیفون 8 پلاس

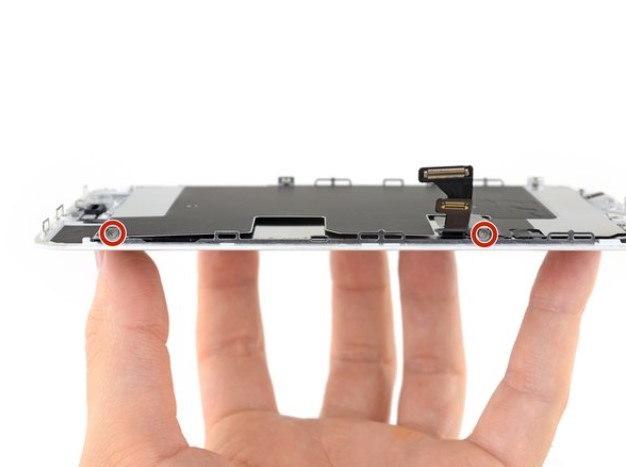

  • با استفاده از پیچ‌گوشتی Y000 دو پیچ 1.2 میلی‌متری دیگر را از طرف دیگر محافظ EMI بازکنید.



مرحله 42

تعویض تاچ و ال سی دی آیفون 8 پلاس

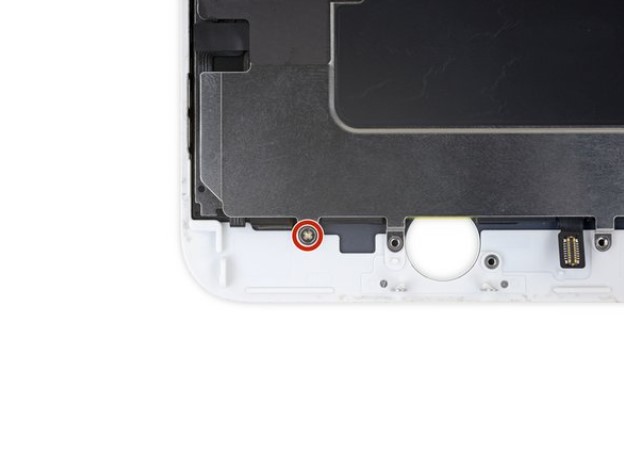

  • پیچ چهارسو 1.8 میلی‌متری که محافظ EMI را در نزدیکی پایین نمایشگر نگه می‌دارد، بازکنید.



مرحله 43

تعویض تاچ و ال سی دی آیفون 8 پلاس
تعویض تاچ و ال سی دی آیفون 8 پلاس

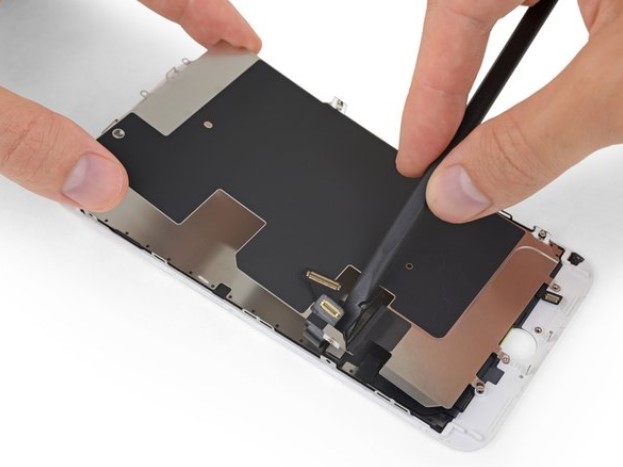

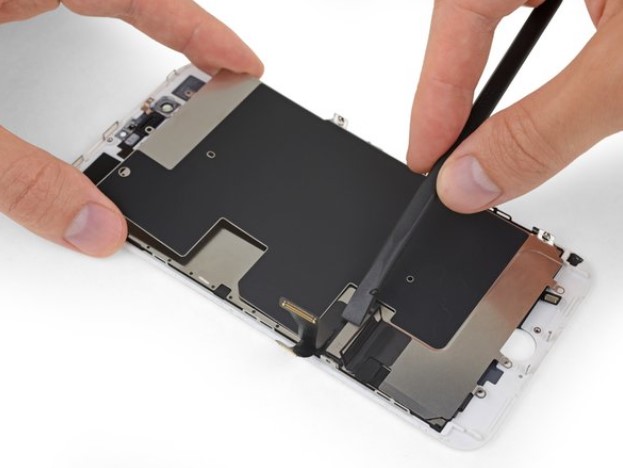

  • درحالی‌که کابل فلکسی که صفحه محافظ  LCD را احاطه کرده است فشار می‌دهید، صفحه را بلند کنید.
  • کابل فلکس را از طریق بریدگی موجود در صفحه محافظ LCD رد کنید، مراقب باشید که آن را گیر نیندازید.



مرحله 44

تعویض تاچ و ال سی دی آیفون 8 پلاس

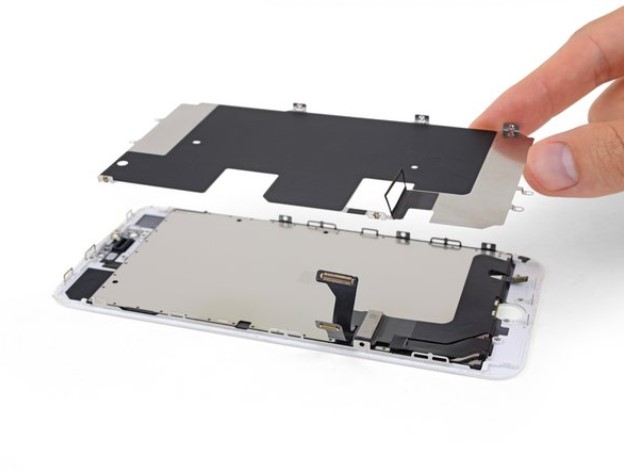

  • صفحه محافظ LCD را بردارید.



مرحله 45

تعویض تاچ و ال سی دی آیفون 8 پلاس

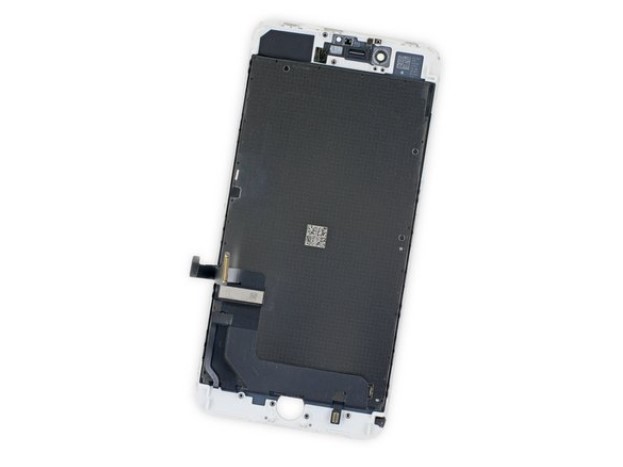

  • فقط LCD و دیجیتایزر باقی‌مانده است.



پایان کار

قسمت تعویضی جدید خود را با قطعه اصلی مقایسه کنید - ممکن است لازم باشد قبل از نصب قطعات باقیمانده را منتقل کرده یا چسب‌های باقی‌مانده را از قسمت جدید جدا کنید.

برای مونتاژ مجدد دستگاه خود، این دستورالعمل‌ها را به ترتیب و به‌ صورت معکوس دنبال کنید.
