تعویض مادربرد Samsung Galaxy S20 Plus
مقالات

تعویض مادربرد Samsung Galaxy S20 Plus

آنچه میخوانید...

سختی کار: متوسط

مراحل:42

زمان موردنیاز: 35 دقیقه تا یک ساعت

آموزش تعمیرات موبایل
آموزش تعمیرات موبایل



مقدمه

این راهنما نحوه جدا کردن و تعویض مادربرد Samsung Galaxy S20 Plus را نشان می‌دهد.

ابزار موردنیاز:

  • سوزن خارج کننده سیم‌کارت
  • سپراتور (ابزاری برای گرم کردن)
  • دستگیره مکنده (تاچ کش)
  • مضراب )پیک گیتار)
  • پیچ‌گوشتی
  • پنس
  • اسپاجر (ابزاری پلاستیکی برای باظرافت باز کردن)



مرحله 1: محفظه سیم‌کارت را خارج کنید

تعویض مادربرد Samsung Galaxy S20 Plus
  • یک سوزن خارج کردن سیم‌کارت را در سوراخ جایگاه سیم‌کارت قرار دهید که در لبه بالایی تلفن در کنار باند آنتن پلاستیکی است.

محض اطلاع: اگر سوزن را در سوراخ دیگر قرار داده‌اید، نگران نباشید - میکروفون و واشر ورودی به‌صورتی طراحی‌شده‌اند که آسیب نمی‌بینند.

  • ابزار را محکم وارد کنید تا محفظه خارج شود.



مرحله 2: محفظه سیم‌کارت را بردارید

تعویض مادربرد Samsung Galaxy S20 Plus
  • محفظه سیم‌کارت را بردارید.

محض اطلاع: سیم‌کارت به‌راحتی از محفظه خارج می‌شود.

نکته: وقتی سیم‌کارت را دوباره وارد می‌کنید، اطمینان حاصل کنید که نسبت به سینی در جهت مناسب قرار دارد.

نکته: یک واشر لاستیکی نازک در اطراف محفظه سیم‌کارت قرار دارد که از ورود آب و گردوغبار جلوگیری می‌کند. اگر این واشر خراب یا مفقودشده است، برای محافظت از اجزای داخلی گوشی، واشر یا کل محفظه سیم‌کارت را تعویض کنید.

مرحله 3: لبه پایین را گرم‌کنید

احتیاط: قبل از شروع کار، گوشی را از برق بکشید و خاموش‌کنید.

  • لبه‌ی پایینی قاب پشتی را با سپراتور گرما دهید.

محض اطلاع: می‌توانید از سشوار، هیتر یا سپراتور نیز استفاده ‌کنید، اما مراقب باشید گوشی بیش‌ازحد گرم نشود - نمایشگر و باتری داخلی هر دو در معرض آسیب براثر گرما هستند.

مرحله 4: چسب لبه پایینی گوشی را جدا کنید

تعویض مادربرد Samsung Galaxy S20 Plus
تعویض مادربرد Samsung Galaxy S20 Plus

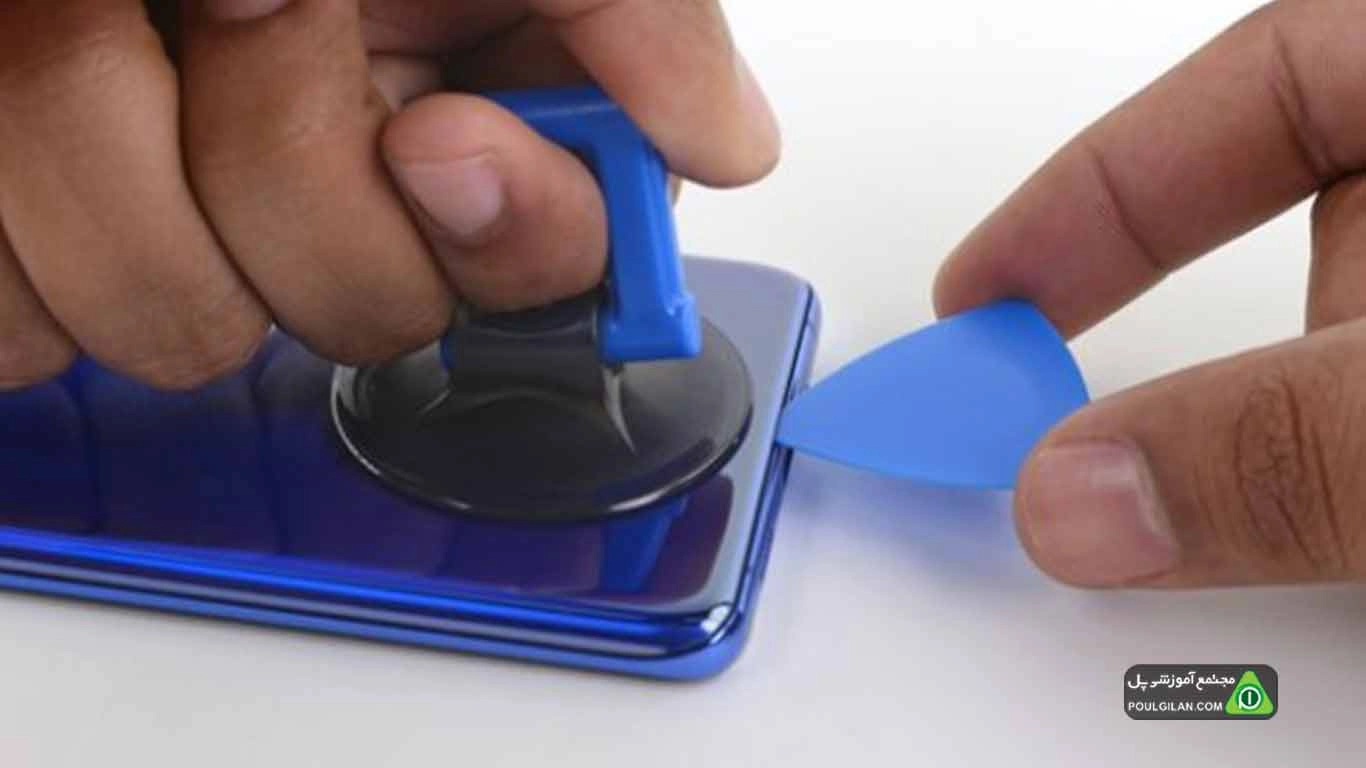

  • دستگیره مکنده را، پشت‌گوشی و در مرکز لبه‌ی پایینی قاب بچسبانید.

محض احتیاط: اگر نمایشگر شما به‌شدت ترک‌خورده است، پوشاندن آن با یک‌لایه نوار بسته‌بندی شفاف کمک می‌کند تا دستگیره‌ی مکنده بچسبد. در روش دیگر، ممکن است از نوارچسب بسیار محکم به‌جای دستگیره‌ی مکنده استفاده شود. اگر هیچ‌کدام از روش‌ها مفید نبود، می‌توانید دستگیره‌ی مکنده را به شیشه شکسته چسب بزنید.

  • دستگیره‌ی مکنده را با نیروی قوی و ثابت بکشید تا شکافی بین درب پشت و قاب ایجاد شود.
  • نوک مضراب را وارد شکاف کنید.

محض اطلاع: به دلیل مقاومت زیاد چسب، این کار ممکن است چندین بار نیاز به گرم کردن و استفاده از دستگیره‌ی مکنده داشته باشد.

محض اطلاع: اگر در ایجاد فاصله بین درب پشتی و قاب مشکلی دارید، گرمای بیشتری به لبه آن وارد کنید و دوباره امتحان کنید.

احتیاط: وارد آوردن نیروی بیش‌ازحد ممکن است به ترک خوردن شیشه درب پشت منجر شود.

مرحله 5

تعویض مادربرد Samsung Galaxy S20 Plus
تعویض مادربرد Samsung Galaxy S20 Plus
  • مضراب را در امتداد لبه پایین به عقب و جلو بکشید تا چسب بریده شود.

احتیاط: بریدن چسب در قسمت گوشه‌های تلفن که شیشه خمیده است موجب ترک خوردن پنل شیشه‌ای خواهد شد.

  • مضراب را در درز بگذارید تا از بسته شدن مجدد چسب جلوگیری کند.



مرحله 6: لبه سمت چپ را گرم‌کنید





مرحله 7: چسب لبه سمت چپ را جدا کنید

تعویض مادربرد Samsung Galaxy S20 Plus
تعویض مادربرد Samsung Galaxy S20 Plus
  • دستگیره‌ی مکنده را در پشت تلفن قرار دهید تا آنجا که ممکن است به مرکز لبه سمت چپ نزدیک باشد.
  • دستگیره‌ی مکنده را با نیروی قوی و ثابت بکشید تا شکافی بین درب پشت و قاب ایجاد شود.
  • نوک یک مضراب را وارد شکاف کنید.

محض اطلاع: ازآنجاکه گلس (شیشه) این قسمت خمیده است، نمی‌توانید مضراب را خیلی وارد کنید. تا زمانی که نوک مضراب زیر لبه‌ی گلس باشد، می‌توانید ادامه دهید.

محض اطلاع: به دلیل مقاومت زیاد چسب ممکن است چندین بار نیاز به تکرار این عمل باشد.

محض اطلاع: اگر در ایجاد فاصله بین قاب و لبه مشکلی دارید، گرمای بیشتری به لبه آن وارد کنید و دوباره امتحان کنید.

  • می‌توانید چند قطره از حلال چسب یا الکل ایزوپروپیل با غلظت بالا (بیش از 90٪) را به داخل درز بچکانید تا به شل شدن چسب کمک کند.

احتیاط: وارد آوردن نیروی بیش‌ازحد، ممکن است به ترک خوردن شیشه درب پشت منجر شود.

مرحله 8

تعویض مادربرد Samsung Galaxy S20 Plus
تعویض مادربرد Samsung Galaxy S20 Plus

هنگامی‌که مضراب زیر لبه‌ی گلس قرار گرفت، آن را به سمت پایین متمایل کنید و بیشتر وارد کنید تا کاملاً چسب درب پشت جدا شود.

مرحله 9

تعویض مادربرد Samsung Galaxy S20 Plus
تعویض مادربرد Samsung Galaxy S20 Plus
  • مضراب را در امتداد لبه‌ی سمت چپ تلفن بکشید تا چسب قاب پشتی جدا شود.

احتیاط: هنگام لغزاندن مضراب در قسمت اطراف دکمه‌های تنظیم صدا و پاور، مراقب باشید، بریدن این قسمت می‌تواند باعث ترک خوردن و شکستن گلس بشود.

  • مضراب را زیر لبه سمت چپ گلس بگذارید تا از بسته شدن مجدد چسب جلوگیری کند.



مرحله 10: چسب لبه سمت راست را جدا کنید

تعویض مادربرد Samsung Galaxy S20 Plus
تعویض مادربرد Samsung Galaxy S20 Plus
  • دستگیره‌ی مکنده را در پشت‌گوشی قرار دهید تا آنجا که ممکن است به مرکز لبه سمت راست نزدیک باشد.
  • مکش را با نیروی قوی و ثابت بکشید تا شکافی بین درب پشت و قاب ایجاد شود.
  • نوک یک مضراب را وارد شکاف کنید.

محض احتیاط: مانند لبه قبلی، باید مضراب را به سمت پایین متمایل کنید تا کاملاً در زیر قاب پشتی قرار گیرد.

مرحله 11

تعویض مادربرد Samsung Galaxy S20 Plus
تعویض مادربرد Samsung Galaxy S20 Plus
  • مضراب را در امتداد لبه سمت راست تلفن بکشید تا چسب قاب پشتی جدا شود.
  • مضراب را در قسمت بالای دستگاه زیر لبه‌ی سمت راست گلس بگذارید تا از چسبیدن مجدد چسب جلوگیری کند.

محض احتیاط: ممکن است انجام این کار، باعث شود درب پشت ممکن است یکی یا هر دو مضراب دیگر آزاد شوند. اگر این اتفاق افتاد، مضراب‌ها را کنار بگذارید اما به‌طوری‌که لبه پایین نباید ازاینجا به بعد به هم بچسبد.

مرحله 12: چسب لبه بالایی را جدا کنید

تعویض مادربرد Samsung Galaxy S20 Plus
تعویض مادربرد Samsung Galaxy S20 Plus

احتیاط: گلس نزدیک به گوشه‌های قاب پشتی خمیده است و در برابر ترک‌خوردگی بسیار حساس است. در طی این مرحله آرام باشید تا از آسیب دیدن قاب پشتی خود جلوگیری کنید.

  • مضراب را به‌آرامی از لبه سمت راست گوشی به گوشه بالا بکشید.
  • مضراب را در امتداد لبه بالایی به سمت چپ بکشید تا چسب قاب پشتی کاملاً جدا شود.

محض احتیاط: اگر برش دادن در قسمتی دشوار شد، قبل از ادامه کار آن قسمت را مجدداً گرم‌کنید و سپس ادامه دهید.

مرحله 13: درب پشت را بردارید

تعویض مادربرد Samsung Galaxy S20 Plus
تعویض مادربرد Samsung Galaxy S20 Plus
  • درب پشت را به‌آرامی بلند کنید. برای برش دادن چسب باقیمانده از مضراب‌ها استفاده کنید.
  • درب پشت را بردارید.

نکته: هنگام بستن مجدد، ابتدا گوشی را روشن کرده و قبل از اینکه درب پشت را در جای خود قرار دهید عملکرد درست تمام قسمت‌ها را بررسی کنید. قبل از ادامه کار حتماً تلفن خود را کاملاً خاموش‌کنید.

نکته: قبل از بستن قاب پشت‌گوشی و چسباندن مجدد دورتادور گوشی، این راهنما را دنبال کنید.

مرحله 14: براکت مادربرد را بازکنید

تعویض مادربرد Samsung Galaxy S20 Plus
  • با استفاده از پیچ‌گوشتی، شش پیچ 4 میلی‌متری را که براکت مادربرد را محکم می‌کنند بردارید.

محض احتیاط: در طول این تعمیر، به هر پیچ دقت کنید و مطمئن شوید که دقیقاً در جای قبلی خود قرار می‌گیرد.

مرحله 15: براکت مادربرد را بردارید

تعویض مادربرد Samsung Galaxy S20 Plus
تعویض مادربرد Samsung Galaxy S20 Plus
  • با استفاده از یک پنس، به‌آرامی بست مادربرد را از قاب میانی پلاستیکی جدا کنید و به سمت بالا بکشید.

احتیاط: هنوز براکت را کاملاً جدا نکنید، زیرا هنوز به سیم‌پیچ شارژ بی‌سیم متصل است.

مرحله 16

تعویض مادربرد Samsung Galaxy S20 Plus
تعویض مادربرد Samsung Galaxy S20 Plus
  • بست مادربرد را به‌آرامی متمایل کنید تا رابط باتری نارنجی‌رنگ قابل‌دسترسی باشد.



مرحله 17: باتری را جدا کنید

تعویض مادربرد Samsung Galaxy S20 Plus
  • برای قطع اتصال باتری و بالا کشیدن آن از اسپاجر استفاده کنید.

احتیاط: هنگام قطع چنین اتصالاتی، مراقب باشید اجزای کوچک نصب‌شده‌ی اطراف سوکت را جدا نکنید.

مرحله 18: سیم‌پیچ شارژ بی‌سیم را جدا کنید

تعویض مادربرد Samsung Galaxy S20 Plus
  • برای قطع اتصال و بیرون آوردن سیم‌پیچ بی‌سیم شارژ از اسپاجر استفاده کنید.



مرحله 19: سیم‌پیچ شارژ بی‌سیم را بردارید

تعویض مادربرد Samsung Galaxy S20 Plus
تعویض مادربرد Samsung Galaxy S20 Plus
  • با استفاده از یک پنس سیم‌پیچ شارژ بی‌سیم را به‌آرامی از دستگاه جدا کنید.
  • سیم‌پیچ شارژ بی‌سیم را بردارید.

نکته: در هنگام مونتاژ مجدد، ابتدا سیم‌پیچ شارژ و اتصالات باتری را دوباره وصل کرده و پیچ‌های براکت مادربرد را مجدداً در جای خود قرار دهید و ببندید تا همه‌چیز به‌درستی در جای خود قرار گیرد، سپس پد سیم‌پیچ را محکم فشار دهید تا بچسبد.

مرحله 20: قسمت میانی فریم پایین را بازکنید

تعویض مادربرد Samsung Galaxy S20 Plus
  • با استفاده از یک پیچ‌گوشتی، پنج پیچ 4 میلی‌متری را که بلندگو و قاب میانی پایین را محکم می‌کنند بازکنید.



مرحله 21: بلندگو را جدا کنید

تعویض مادربرد Samsung Galaxy S20 Plus
تعویض مادربرد Samsung Galaxy S20 Plus
  • نوک اسپاجر یا یک موچین را در شکاف گوشه بالا و چپ قاب میانی قرار داده و بلند کنید تا گیره‌هایی که آن را در جای خود نگه‌داشته‌اند آزاد کنید.
  • بلندگو و قاب میانی پایین را بردارید.



مرحله 22: برد کمکی را جدا کنید

تعویض مادربرد Samsung Galaxy S20 Plus
تعویض مادربرد Samsung Galaxy S20 Plus
  • با استفاده از اسپاجر کابل‌های فلکس اصلی و کمکی را از برد کمکی نزدیک پایین دستگاه جدا کنید.

نکته: برای اتصال مجدد رابط‌های فشرده و منگنه‌ای، مانند این، با دقت یک‌طرف را تراز کرده و فشار دهید تا جایی که کلیک صدا کند و جا بخورد، سپس در سمت دیگر تکرار کنید. وسط را فشار ندهید. اگر اتصال نامناسب باشد، ممکن است پین‌ها خم شوند، در این صورت آسیب دائمی به دستگاه وارد می‌شود.

مرحله 23: کابل‌های اصلی فلکس را جدا کنید

تعویض مادربرد Samsung Galaxy S20 Plus
تعویض مادربرد Samsung Galaxy S20 Plus
  • با استفاده از اسپاجر کابل‌های اصلی و کمکی فلکس را بالا کشیده و از مادربرد جدا کنید.



مرحله 24: کابل‌های اصلی فلکس را بردارید

تعویض مادربرد Samsung Galaxy S20 Plus
تعویض مادربرد Samsung Galaxy S20 Plus
  • کابل‌های اصلی و کمکی فلکس را به‌آرامی بردارید.



مرحله 25: آنتن سمت چپ 5G را جدا کنید

تعویض مادربرد Samsung Galaxy S20 Plus
  • سعی کنید کابل آنتن 5G سمت چپ را از مادربرد جدا کنید.



مرحله 26: کابل اصلی نمایشگر را جدا کنید

تعویض مادربرد Samsung Galaxy S20 Plus
  • با استفاده از اسپاجر کابل فلکس نمایشگر اصلی را بالا کشیده و از مادربرد جدا کنید.



مرحله 27: جای کابل‌های نمایشگر و آنتن چپ 5G را مجدداً تغییر دهید

تعویض مادربرد Samsung Galaxy S20 Plus
تعویض مادربرد Samsung Galaxy S20 Plus
  • کابل‌های نمایشگر و آنتن چپ 5G را به‌آرامی جدا کرده و خم‌کنید و آن‌ها را از سر راه مادربرد و باتری کنار بزنید.



مرحله 28: قاب میانی بالایی را بازکنید

تعویض مادربرد Samsung Galaxy S20 Plus
  • با استفاده از پیچ‌گوشتی، سه پیچ به طول 4 میلی‌متر را که قاب میانی بالایی را محکم کرده‌اند بازکنید.



مرحله 29: قاب میانی بالایی را جدا کنید

تعویض مادربرد Samsung Galaxy S20 Plus
تعویض مادربرد Samsung Galaxy S20 Plus
  • نوک یک اسپاجر را در شکاف سمت راست قاب میانی بالایی وارد کرده و بلند کنید تا گیره‌های نگه‌دارنده آن را در جای خود آزاد کنید.
  • قاب میانی بالایی را بردارید.



مرحله 30: آنتن 5G سمت راست را جدا کنید

تعویض مادربرد Samsung Galaxy S20 Plus
تعویض مادربرد Samsung Galaxy S20 Plus
  • با استفاده از اسپاجر سیم رابط آنتن 5G سمت راست را از مادربرد جدا کرده و خارج کنید.
  • با استفاده از یک موچین کابل را خم کرده و از مادربرد دور کنید.



مرحله 31: کابل دکمه کناری را جدا کنید

تعویض مادربرد Samsung Galaxy S20 Plus
تعویض مادربرد Samsung Galaxy S20 Plus
  • کابل فلکس دکمه کناری را از مادربرد جدا کرده و خارج کنید.
  • کابل را خم کرده و از مادربرد دور کنید.



مرحله 32: دوربین جلو را قطع کنید

تعویض مادربرد Samsung Galaxy S20 Plus
تعویض مادربرد Samsung Galaxy S20 Plus
  • کابل فلکس دوربین جلو را از مادربرد جدا کرده و خارج کنید.
  • کابل را خم کرده و از مادربرد دور کنید.



مرحله 33: آنتن 5G بالایی را جدا کنید

تعویض مادربرد Samsung Galaxy S20 Plus
تعویض مادربرد Samsung Galaxy S20 Plus
  • کابل آنتن 5G بالایی را از مادربرد جدا کرده و خارج کنید.



مرحله 34: آنتن بالای 5G را بردارید

تعویض مادربرد Samsung Galaxy S20 Plus
تعویض مادربرد Samsung Galaxy S20 Plus
  • از انتهای صاف اسپاجر استفاده کنید و گوشه ماژول آنتن 5G را جدا کنید.

محض اطلاع: ماژول باکمی چسب محکم شده است اما به‌راحتی آزاد می‌شود.

  • ماژول آنتن 5G را بردارید.

نکته: در حین سرهم کردن، ابتدا رابط آنتن 5G را دوباره وصل کنید تا به‌درستی در جای خود قرار گیرد، سپس بقیه ماژول آنتن را محکم فشار دهید تا بچسبد.

مرحله 35: مجموعه مادربرد را بازکنید

تعویض مادربرد Samsung Galaxy S20 Plus
  • با استفاده از پیچ‌گوشتی، دو پیچ محکم شده مادربرد و مونتاژ دوربین را بردارید.
  • یک پیچ به طول 4 میلی‌متر
  • یک پیچ به طول 3.4 میلی‌متر



مرحله 36: مجموعه مادربرد را بردارید

تعویض مادربرد Samsung Galaxy S20 Plus
تعویض مادربرد Samsung Galaxy S20 Plus
  • انتهای صاف اسپاجر را در گوشه پایین سمت چپ مونتاژ مادربرد قرار دهید و به‌سمت بالا بکشید تا از بدنه گوشی جدا شود.
  • مجموعه مادربرد را خارج کنید.



مرحله 37: ماژول دوربین اولترا واید را بردارید

تعویض مادربرد Samsung Galaxy S20 Plus
تعویض مادربرد Samsung Galaxy S20 Plus
  • از انتهای مسطح اسپاجر استفاده کرده و کانکتور (رابط) دوربین اولترا واید را از مادربرد جدا کنید.
  • ماژول دوربین اولترا واید را بردارید.

محض اطلاع: ماژول از طریق یک قطعه کوچک به‌آرامی بر روی قاب دوربین‌های دیگر محکم شده است، اما شما می‌توانید به‌راحتی آن را تکان دهید.

مرحله 38: دوربین‌های باقیمانده را جدا کنید

تعویض مادربرد Samsung Galaxy S20 Plus
تعویض مادربرد Samsung Galaxy S20 Plus
  • از اسپاجر استفاده کنید و رابط‌های دوربین تله فوتو و زاویه دید را از مادربرد جدا کنید.
  • سنسور عمقی را قطع کرده و جدا کنید.



مرحله 39: ماژول دوربین عقب را بردارید

تعویض مادربرد Samsung Galaxy S20 Plus
  • ماژول دوربین عقب باقی‌مانده را بردارید.



مرحله 40: مادربرد را سر جای خود قرار دهید.

تعویض مادربرد Samsung Galaxy S20 Plus
  • تنها مادربرد باقی‌مانده است.



مرحله پایانی

  • قسمت تعویض شده‌ی جدید خود را با قطعه اصلی مقایسه کنید - ممکن است لازم باشد اجزای باقیمانده و یا چسب‌های باقی‌مانده را از قسمت جدید جدا کنید.
  • برای مونتاژ مجدد دستگاه خود، مراحل بالا را به ترتیب و به‌صورت معکوس دنبال کنید.



اگر میخواهید به یک متخصص تعمیرات موبایل تبدیل شوید که می تواند انواع موبایل ها را تعمیر کند میتوانید در دوره آموزش تعمیرات موبایل پل گیلان شرکت نمایید.

آموزش تعمیرات موبایل
آموزش تعمیرات موبایل

اگر میخواهید تعمیرات انواع گوشی های آیفون را به صورت تخصصی یاد بگیرید میتوانید در دوره آموزش تخصصی آیفون و آیپد مجتمع پل شرکت نمایید.
