تعویض باتری Samsung Galaxy S20

آنچه میخوانید...

سختی کار: متوسط

مراحل: 28

زمان موردنیاز: 30 دقیقه تا 1 ساعت

آموزش تعمیرات موبایل
آموزش تعمیرات موبایل



مقدمه

این راهنما نحوه‌ی بیرون آوردن و تعویض باتری برای Samsung Galaxy S20 را نشان می‌دهد. باتری توسط یک چسب محکم در جای خود قرارگرفته است. برای شل شدن و آزادسازی این چسب الکل ایزوپروپیل غلظت بالا (بیش از 90٪) لازم است. اگر باتری شما متورم است، اقدامات احتیاطی مناسبی را انجام دهید و گوشی خود را گرم نکنید. قبل از جدا کردن قطعات گوشی، برای امنیت خود، باتری را تا زیر 25٪ تخلیه کنید. اگر باتری در حین تعمیر به‌طور تصادفی خراب شود، این کار خطر حوادث ناشی از حرارت زیاد را کاهش می‌دهد. برای انجام این تعمیرات به چسب تعویض نیاز دارید.

ابزار موردنیاز:

  • سپراتور (ابزاری برای گرم کردن)
  • دسته‌ی مکش یا پایه مکنده
  • مجموعه 6 عددی مضراب
  • پیچ‌گوشتی فیلیپس
  • پنس
  • اسپاجر (ابزاری برای باز نگه‌داشتن لبه‌های گوشی)
  • الکل ایزوپروپیل



مرحله 1: لبه پایینی را گرم‌کنید

احتیاط: قبل از شروع کار، گوشی خود را از برق بکشید و خاموش‌کنید.

  • دستگاه گرمایشی را به مدت دو دقیقه در قسمت لبه‌ی پایینی قاب پشتی قرار دهید.

محض اطلاع: می‌توانید از سشوار، تفنگ حرارتی یا صفحه گرم‌کن نیز استفاده ‌کنید، اما مراقب باشید گوشی بیش‌ازحد گرم نشود - نمایشگر و باتری داخلی هر دو در معرض آسیب براثر گرما هستند.

مرحله 2: چسب لبه پایینی گوشی را جدا کنید

تعویض باتری Samsung Galaxy S20
تعویض باتری Samsung Galaxy S20
  • دسته‌ی مکش را، پشت‌گوشی و تا حد ممکن در مرکز لبه‌ی پایینی قاب بچسبانید.

محض احتیاط: اگر نمایشگر شما به‌شدت ترک‌خورده است، پوشاندن آن با یک‌لایه نوار بسته‌بندی شفاف کمک می‌کند تا دسته‌ی مکش بچسبد. روش دیگر، می‌توانید از نوارچسب بسیار محکم به‌جای دسته‌ی مکش استفاده کنید. اگر هیچ‌کدام از روش‌ها مفید نبود، می‌توانید دسته‌ی مکش را به شیشه شکسته چسب بزنید.

  • دسته‌ی مکش را با نیروی قوی و ثابت بکشید تا شکافی بین درب پشت و قاب ایجاد شود.
  • نوک مضراب را وارد شکاف کنید.

محض احتیاط: به دلیل مقاومت زیاد چسب، این کار ممکن است چندین بار نیاز به گرم کردن و استفاده از دسته‌ی مکش داشته باشد.

محض احتیاط: اگر در ایجاد فاصله بین درب پشتی و قاب مشکلی دارید، گرمای بیشتری به لبه آن وارد کنید و دوباره امتحان کنید.

احتیاط: وارد آوردن نیروی بیش‌ازحد ممکن است به ترک خوردن شیشه درب پشت منجر شود.

مرحله 3

تعویض باتری Samsung Galaxy S20
تعویض باتری Samsung Galaxy S20
  • مضراب را در امتداد لبه پایین به عقب و جلو بکشید تا چسب بریده شود.

احتیاط: بریدن چسب در قسمت گوشه‌های گوشی که شیشه خمیده است موجب ترک خوردن پنل شیشه‌ای خواهد شد.

  • مضراب را در درز بگذارید تا از بسته شدن مجدد چسب جلوگیری کند.



مرحله 4: لبه سمت چپ را گرم‌کنید

  • گرما را به مدت دو دقیقه در لبه‌ی سمت چپ قاب پشتی قرار دهید.



بیشتر بخوانید: تعویض مادربرد Samsung Galaxy S20 Plus



مرحله 5: چسب لبه سمت چپ را جدا کنید

تعویض باتری Samsung Galaxy S20
تعویض باتری Samsung Galaxy S20
  • دسته‌ی مکش را در پشت‌گوشی قرار دهید تا آنجا که ممکن است به مرکز لبه سمت چپ نزدیک باشد.
  • دسته‌ی مکش را با نیروی قوی و ثابت بکشید تا شکافی بین درب پشت و قاب ایجاد شود.
  • نوک یک مضراب را وارد شکاف کنید.

احتیاط: ازآنجاکه گلس (شیشه) این قسمت خمیده است، نمی‌توانید مضراب را خیلی وارد کنید. تا زمانی که نوک مضراب زیر لبه‌ی گلس باشد، می‌توانید ادامه دهید.

احتیاط: به دلیل مقاومت زیاد چسب ممکن است چندین بار نیاز به تکرار این عمل باشد.

احتیاط: اگر در ایجاد فاصله بین قاب و لبه مشکلی دارید، گرمای بیشتری به لبه آن وارد کنید و دوباره امتحان کنید.

  • می‌توانید چند قطره از الکل ایزوپروپیل با غلظت بالا (بیش از 90٪) را به داخل درز بچکانید تا به شل شدن چسب کمک کند.

احتیاط: وارد آوردن نیروی بیش‌ازحد، ممکن است به ترک خوردن شیشه درب پشت منجر شود.

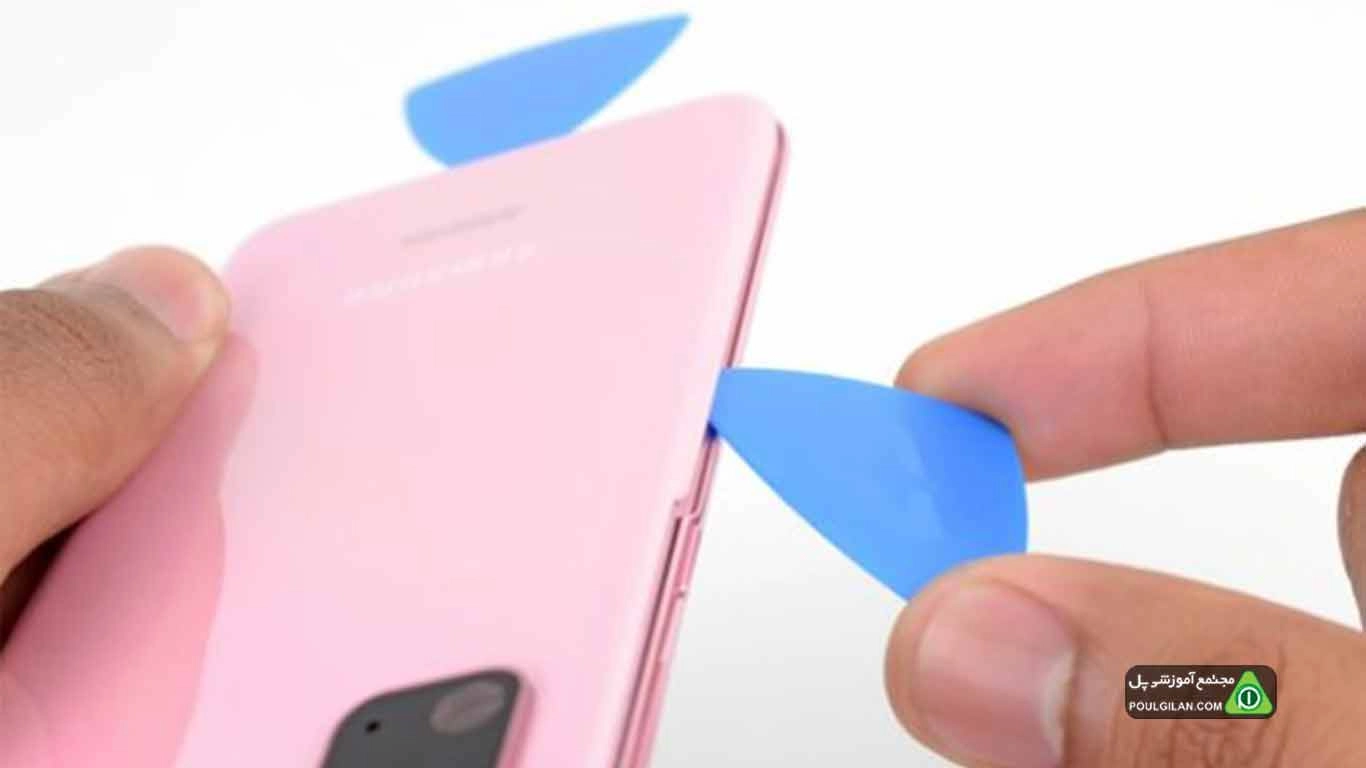

مرحله 6

تعویض باتری Samsung Galaxy S20
تعویض باتری Samsung Galaxy S20

هنگامی‌که مضراب زیر لبه‌ی گلس قرار گرفت، آن را به سمت پایین متمایل کنید و بیشتر وارد کنید تا کاملاً چسب درب پشت جدا شود.

مرحله 7

تعویض باتری Samsung Galaxy S20
تعویض باتری Samsung Galaxy S20
  • مضراب را در امتداد لبه‌ی سمت چپ گوشی بکشید تا چسب قاب پشتی جدا شود.

احتیاط: هنگام لغزاندن مضراب در قسمت اطراف دکمه‌های تنظیم صدا و پاور، مراقب باشید، بریدن یا ترک‌خوردگی این قسمت می‌تواند باعث شکستن گلس بشود.

  • مضراب را زیر لبه سمت چپ گلس بگذارید نزدیک گوشه‌های چپ بالا تا از بسته شدن مجدد چسب جلوگیری کند.



مرحله 8: لبه سمت راست را گرم‌کنید

  • گرما را به مدت دو دقیقه در لبه سمت راست قاب پشتی قرار دهید.

محض اطلاع: می‌توانید از سشوار، تفنگ حرارتی یا صفحه گرم‌کن نیز استفاده ‌کنید، اما مراقب باشید تلفن بیش‌ازحد گرم نشود - نمایشگر و باتری داخلی هر دو در معرض آسیب براثر گرما هستند.

مرحله 9: چسب لبه سمت راست را جدا کنید

تعویض باتری Samsung Galaxy S20
تعویض باتری Samsung Galaxy S20
  • دسته‌ی مکش را در پشت‌گوشی قرار دهید تا آنجا که ممکن است به مرکز لبه سمت راست نزدیک باشد.
  • دسته‌ی مکش را با نیروی قوی و ثابت بکشید تا شکافی بین درب پشت و قاب ایجاد شود.
  • نوک یک مضراب را وارد شکاف کنید.

محض احتیاط: مانند لبه قبلی، باید مضراب را به سمت پایین متمایل کنید تا کاملاً در زیر قاب پشتی قرار گیرد.

مرحله 10

آموزش تعویض باتری Samsung Galaxy S20
آموزش تعویض باتری Samsung Galaxy S20
  • مضراب را در امتداد لبه سمت راست گوشی بکشید تا چسب قاب پشتی جدا شود.
  • مضراب را در قسمت بالای دستگاه زیر لبه‌ی سمت راست گلس بگذارید تا از چسبیدن مجدد چسب جلوگیری کند.

محض احتیاط: ممکن است انجام این کار، باعث شود یکی یا هر دو مضراب دیگر آزاد شوند. اگر این اتفاق افتاد، مضراب‌ها را کنار بگذارید اما به‌طوری‌که لبه پایین نباید ازاینجا به بعد بچسبد.

مرحله 11: لبه بالایی را گرم‌کنید

  • گرما شده را به مدت دو دقیقه در لبه بالایی قاب پشتی قرار دهید.



بیشتر بخوانید: تعویض سیم‌پیچ شارژ بی‌سیم Samsung Galaxy S20 Ultra



مرحله 12: چسب لبه بالایی را جدا کنید

آموزش تعویض باتری Samsung Galaxy S20
آموزش تعویض باتری Samsung Galaxy S20

احتیاط: گلس نزدیک به گوشه‌های قاب پشتی خمیده است و در برابر ترک‌خوردگی بسیار حساس است. جدا کردن چسب را به‌آرامی انجام دهید تا از آسیب دیدن قاب پشتی خود جلوگیری کنید.

  • مضراب را به‌آرامی از لبه سمت راست دستگاه به گوشه سمت راست‌بالا بکشید.
  • مضراب را در امتداد لبه بالایی به سمت گوشه چپ برش دهید تا چسب قاب پشتی کاملاً جدا شود.

محض احتیاط: اگر برش دادن در قسمتی دشوار شد، قبل از ادامه کار آن قسمت را مجدداً گرم‌کنید و سپس ادامه دهید.

مرحله 13: درب پشت را بردارید

آموزش تعویض باتری Samsung Galaxy S20
آموزش تعویض باتری Samsung Galaxy S20
  • درب پشت را به‌آرامی بلند کنید. برای برش دادن چسب باقیمانده از مضراب‌ها استفاده کنید.
  • درب پشت را بردارید.

نکته: هنگام مونتاژ مجدد، ابتدا گوشی را روشن کرده و قبل از اینکه درب پشت را در جای خود قرار دهید عملکرد درست تمام قسمت‌ها را بررسی کنید. قبل از ادامه کار حتماً گوشی خود را کاملاً خاموش‌کنید.

نکته: قبل از بستن قاب پشت‌گوشی و چسباندن مجدد دورتادور گوشی، این راهنما را دنبال کنید.

مرحله 14: براکت مادربرد را بازکنید

آموزش تعویض باتری Samsung Galaxy S20
  • با استفاده از پیچ‌گوشتی فیلیپس، پنج پیچ 4 میلی‌متری که براکت مادربرد را محکم می‌کنند بازکنید.

محض احتیاط: در طول این تعمیر، دقت کنید و مطمئن شوید که هر پیچ دقیقاً در جای قبلی خود قرار می‌گیرد.

مرحله 15: براکت مادربرد را بازکنید

آموزش تعویض باتری Samsung Galaxy S20
  • با استفاده از یک پنس، به‌آرامی براکت مادربرد را از قاب میانی پلاستیکی جدا کنید و به سمت بالا بکشید.

احتیاط: براکت را کاملاً جدا نکنید، زیرا هنوز به سیم‌پیچ شارژ بی‌سیم متصل است.

مرحله 16: سیم‌پیچ شارژ بی‌سیم را جدا کنید

آموزش تعویض باتری Samsung Galaxy S20
آموزش تعویض باتری Samsung Galaxy S20
  • سیم‌پیچ شارژ بی‌سیم را به‌آرامی از دستگاه جدا کنید.
  • سیم‌پیچ شارژ بی‌سیم را خارج کنید.

محض اطلاع: سیم‌پیچ از طریق اتصالات فنری به بقیه دستگاه متصل می‌شود، بنابراین نیازی به قطع هیچ رابط دیگری نیست.

نکته: در هنگام مونتاژ، ابتدا پیچ‌های براکت مادربرد را دوباره ببندید تا سیم‌پیچ شارژ در جای خود قرار بگیرد، سپس بقیه سیم‌پیچ را کاملاً محکم به پایین فشار دهید تا بچسبد.

مرحله 17: باتری را جدا کنید

آموزش تعویض باتری Samsung Galaxy S20
آموزش تعویض باتری Samsung Galaxy S20
  • برای قطع اتصال باتری و بیرون کشیدن آن از اسپاجر استفاده کنید.

احتیاط: هنگام قطع چنین اتصالاتی، مراقب باشید اجزای کوچک نصب‌شده‌ی اطراف سوکت را جدا نکنید.

مرحله 18

آموزش تعویض باتری Samsung Galaxy S20

قسمت میانی فریم پایین را بازکنید

  • با استفاده از یک پیچ‌گوشتی فیلیپس، پنج پیچ 4 میلی‌متری را که بلندگو و قاب میانی پایین را محکم می‌کنند بازکنید.



مرحله 19: بلندگو را جدا کنید

آموزش تعویض باتری Samsung Galaxy S20
آموزش تعویض باتری Samsung Galaxy S20
  • اسپاجر یا پنس را در شکاف گوشه بالا سمت چپ قاب میانی قرار داده و بلند کنید تا گیره‌هایی که آن را در جای خود نگه‌داشته‌اند آزاد کنید.
  • بلندگو و قاب میانی پایین را بردارید.



مرحله 20: برد کمکی را جدا کنید

آموزش تعویض باتری Samsung Galaxy S20
آموزش تعویض باتری Samsung Galaxy S20
  • با استفاده از اسپاجر کابل‌های فلکس اصلی و کمکی را از برد کمکی نزدیک پایین دستگاه جدا کنید.

نکته: برای اتصال مجدد رابطه‌های فشرده و منگنه‌ای، مانند این، با دقت یک‌طرف را تراز کرده و فشار دهید تا جایی که کلیک صدا کند و جا بخورد، سپس در سمت دیگر تکرار کنید. وسط را فشار ندهید. اگر اتصال نامناسب باشد، ممکن است پین‌ها خم شوند، در این صورت آسیب دائمی به دستگاه وارد می‌شود.

مرحله 21: کابل‌های اصلی فلکس را جدا کنید

آموزش تعویض باتری Samsung Galaxy S20
آموزش تعویض باتری Samsung Galaxy S20
  • با استفاده از اسپاجر کابل‌های اصلی و کمکی فلکس را به‌آرامی بالا کشیده و از مادربرد جدا کنید.



مرحله 22: کابل‌های اصلی فلکس را بردارید

آموزش تعویض باتری Samsung Galaxy S20
آموزش تعویض باتری Samsung Galaxy S20
  • کابل‌های اصلی و کمکی فلکس را به‌آرامی جدا کنید.



مرحله 23: کابل اصلی نمایشگر را جدا کنید

آموزش تعویض باتری Samsung Galaxy S20
آموزش تعویض باتری Samsung Galaxy S20
  • با استفاده از اسپاجر کابل فلکس اصلی نمایشگر را بالا کشیده و از مادربرد جدا کنید.



مرحله 24: جای کابل‌های نمایشگر را مجدداً تغییر دهید

آموزش تعویض باتری Samsung Galaxy S20
آموزش تعویض باتری Samsung Galaxy S20
  • نمایشگر را به‌آرامی جدا کرده و خم‌کنید و کابل‌های فلکس را از سر راه مادربرد و باتری کنار بزنید.



مرحله 25: از الکل ایزوپروپیل استفاده کنید

آموزش تعویض باتری Samsung Galaxy S20
آموزش تعویض باتری Samsung Galaxy S20
  • الکل ایزوپروپیل با غلظت بالا (بیش از 90٪) را بین گوشه‌های قاب و لبه‌های باتری بچکانید.

محض احتیاط: باتری با مقدار زیادی چسب در جای خود قرارگرفته است، بنابراین ممکن است مقدار قابل‌توجهی الکل برای جدا کردن آن لازم باشد.

  • در حین استفاده از الکل، دستگاه را کج کنید تا به چسب زیر باتری نفوذ کند.
  • پس از استفاده از الکل، به مدت دو تا سه دقیقه گوشی را به تمام جهات متمایل کنید و ادامه دهید تا الکل به تمام نقاط نفوذ کند.



مرحله 26: باتری را از چسب آن جدا کنید

آموزش تعویض باتری Samsung Galaxy S20
  • یک دسته‌ی مکنده را به مرکز باتری بچسبانید.
  • بالا و پایین دستگاه را با یک دست روی سطح کار مهار کنید و با دست دیگر محکم دسته‌ی مکنده را بکشید.

محض احتیاط: با اولین بارانجام این کار باتری تکان نمی‌خورد. این کار را تکرار کنید (مجدداً از الکل استفاده کنید، 2-3 دقیقه صبر کنید و با دسته‌ی مکنده آن را بکشید) پنج یا شش بار این کار را انجام دهید تا چسب به‌تدریج آزاد شود.

  • وقتی باتری از دستگاه جدا شد، مرحله بعدی را ادامه دهید.



مرحله 27: باتری را به‌آرامی بالا بکشید

آموزش تعویض باتری Samsung Galaxy S20
آموزش تعویض باتری Samsung Galaxy S20

احتیاط: این مرحله را طوری انجام دهید که باتری به‌اندازه کافی بلند شود تا بتوانید به‌راحتی یک مضراب را در زیر باتری قرار دهید. اگر باتری همچنان محکم در جای خود چسبیده باشد، ممکن است باتری را با مضراب خود سوراخ‌کنید و یک حادثه‌ی حرارتی خطرناک ایجاد کنید.

  • مضراب را زیر لبه‌ی پایینی باتری قرار داده و بچرخانید تا چسب باتری شل شود.



مرحله 28: باتری را بردارید

آموزش تعویض باتری Samsung Galaxy S20
  • باتری را بردارید.
  • ابتدا چسب باقیمانده باتری را جدا کنید و یا آن‌ها را بتراشید سپس سطح باتری را با الکل ایزوپروپیل و پارچه‌ای بدون پرز تمیز کنید.

نکته: در هنگام مونتاژ مجدد، اگر باتری جدید شما خودش چسب ندارد، مقداری چسب را روی سطح آن قرار دهید. سپس، آن را محکم در جای خود فشار دهید.

احتیاط: باتری را پس از جدا شدن مجدداً استفاده نکنید، زیرا انجام این کار یک خطر احتمالی برای ایمنی است. آن را با یک باتری جدید جایگزین کنید.

پایان کار

قسمت تعویض شده‌ی جدید خود را با قطعه اصلی مقایسه کنید - ممکن است لازم باشد اجزای باقیمانده و یا چسب‌های باقی‌مانده را از قسمت جدید جدا کنید.

برای مونتاژ مجدد دستگاه خود، مراحل بالا را به ترتیب و به‌صورت معکوس دنبال کنید.

پس از تکمیل این راهنما، باتری تازه نصب‌شده خود را کالیبره کنید.
