نقشه‌خوانی و تست قطعات مدار بک‌لایت در تعمیرات موبایل — راهنمای جامع و عملی

تعمیرات موبایل از جمله مهارت‌های حیاتی و رو به رشد در دنیای فناوری امروز است، به ویژه با گسترش روزافزون استفاده از گوشی‌های هوشمند. یکی از بخش‌های حساس و پرکاربرد در نمایشگرهای موبایل، مدار بک‌لایت است که عملکرد صحیح آن نقش مستقیمی در کیفیت نور و تصویر دارد. در این مقاله، به‌صورت عملی و گام‌به‌گام با اجزای اصلی مدار بک‌لایت آشنا شده و روش‌های تست دقیق قطعات آن را با استفاده از دستگاه‌هایی مانند مولتی‌متر و اسیلوسکوپ آموزش می‌دهیم. هدف از ارائه این راهنما، افزایش مهارت تکنسین‌ها و تعمیرکاران موبایل در تشخیص و رفع مشکلات رایج مدار بک‌لایت است تا با صرفه‌جویی در زمان و هزینه، کیفیت تعمیرات بهبود یابد. این مقاله همچنین شامل نکات ایمنی و ترفندهای حرفه‌ای است که به تعمیرکاران تازه‌کار و حتی مدیران محتوای حوزه تعمیرات موبایل کمک می‌کند درک عمیق‌تری از این بخش کلیدی داشته باشند.

اجزای اصلی مدار بک‌لایت و نقش هر کدام

رشته LEDها

یکی از اصلی ترین بخش های بک لایت رشته LED ها هستند.رشته LED مجموعه‌ای از LED‌های کوچک است که بسته به طراحی پنل به صورت سری یا سری-موازی چیده می‌شوند. در گوشی‌های امروزی معمولاً ۶–۲۰ LED در یک رشته دیده می‌شود که برای تامین نور باید ولتاژ نسبتاً بالا (مثلاً 6–30V بسته به تعداد) برای آنها فراهم شود. که این ولتاژ رشته لامپ ها توسط مدار بک لایت فراهم می شود.

آی‌سی درایور بک‌لایت (LED Driver)

آی‌سی درایور جریان ثابت با ولتاژ بالا را  برای رشته‌ها فراهم می‌کند و معمولاً دارای پایه هایی  مانند VCC, GND, EN, PWM، و خروجی‌های LED است.

• تست: اندازه‌گیری ولتاژ تغذیه، بررسی پین EN (فعال ساز) و اندازه‌گیری خروجی‌ها.
• توجه: گاهی آی‌سی ظاهراً سالم است اما به‌خاطر خازن یا سلف خراب خروجی عملکرد ندارد.

فیوز (F_BL) و مسیر تغذیه

فیوز یا شِنت محافظ از مدار در برابر جریان‌های نامتعارف محافظت می‌کند. بسیاری از مشکلات بک‌لایت با یک فیوز سوخته شروع می‌شوند.

• تست: با رنج بازر مولتی‌متر و شنیدن صدای بوق دستگاه ؛ در صورت قطعی، جایگزینی با قطعه هم‌مشخصات.

سلف (Inductor / Coil) و بوست

در مدارهای بوست، سلف همراه با دیود و خازن، ولتاژ را بالا می‌برد. خرابی سلف باعث قطع کلی VLED می‌شود.

• تست: بررسی سلف و تست بصری از نظر شکسته‌گی یا سوختن؛ در موارد مشکوک، سلف را جدا کرده و تست نمایید.

خازن‌ها، مقاومت سنسور جریان و دیودها

خازن‌ها نقش فیلتر و تثبیت ولتاژ را دارند. مقاومت حسگر (R_sense) جریان را کنترل می‌کند و دیودها حفاظت مدار را تأمین می‌کنند.

• نکته: خازن‌های سرامیکی کنار ای سی بک لایت در مقابل با ضربه و گرما آسیب پذیری بالایی دارند.
• شما میتوانید این قطعات را با دستگاه مولتی متر تست نمایید. در صورتی که به عملکرد این قطعات مشکوک شده اید بهتر است از برد خارج کرده و خارج از برد نیز تست نمایید. یک خازن سالم دارای اهم بی نهایت می باشد.

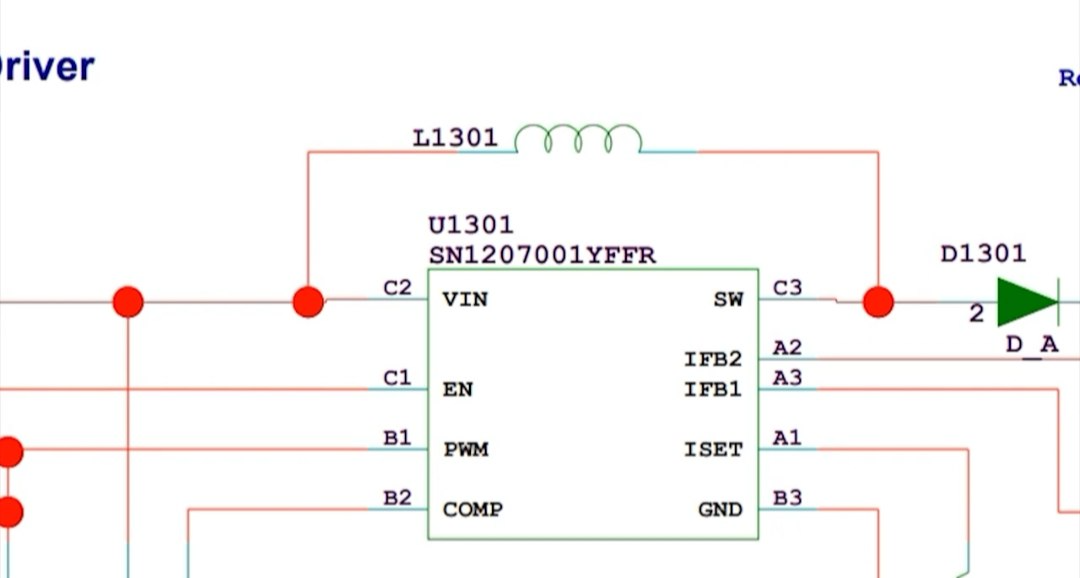

نقشه‌خوانی شماتیک بک‌لایت — قدم‌به‌قدم

خواندن نقشه (شماتیک) برای کاهش زمان عیب‌یابی حیاتی است. اینجا یک فرآیند چند مرحله‌ای کاربردی آورده شده:

1. شناسایی آی‌سی درایور: با کمک نرم افزارهای نقشه خوانی همانند DZKJ پایه های آی سی را با توجه به نقشه شناسایی کنید (VCC, GND, EN, PWM, OUT1..OUTn).
2. ردیابی مسیر فیزیکی: از کانکتور فلت نمایشگر به سمت فیوز، سپس به سلف و نهایتاً آی‌سی پیش بروید.
3. یافتن قطعات حفاظتی: محل فیوزها، دیودها و سلف تقویت کننده را بیابید و این‌ قطعات معمولا خرابی بیشتری دارند.
4. یادداشت ولتاژ مرجع:با کمک نقشه مقادیر ولتاژ ناحیه های مختلف را یادداشت کرده و شروع به تست آنها نمایید

ابزارهای لازم و تنظیمات بهینه

همچنین بخوانید...

علت زنگ نخوردن گوشی سامسونگ چیست؟ روش‌های رفع مشکل

اگر cpu گوشی بسوزد چه می شود؟

فهرست ابزارها

• مولتی‌متر دیجیتال:  از این وسیله برای تست مسیرها و قطعات مختلف و همچنین تست ولتاژی بعضی از لاین ها کمک میگیریم.
• منبع تغذیه: برای روشن کردن برد تلفن همراه نیاز به یک منبع ولتاژ دارید که استفاده از منبع تغذیه نسبت به باتری دستگاه الویت دارد.
• هیتر و هویه: زمانیکه قطعات معیوب را روی سطح برد تلفن شناسایی کردید نیاز است که این قطعات تعویض گردد در این شرایط باید از وسایل گرمایشی مانند هیتر هویه استفاده نمایید.
• لوپ: برای اینکه تعویض قطعات به درستی و با کیفیت بالا انجام گیرد برای اینکه دید بهتر و واضح تری نسبت به قطعات روی سطح  برد داشته باشید می توانید از ابزار لوپ کمک بگیرید که کار را با دقت بالاتری انجام دهید.

روش‌های تست قطعات — دستورالعمل عملی و دقیق

تست فیوز (F_BL)

• حالت: مولتی‌متر →buzzer
• تست سلامت: مقاومت نزدیک به صفر (بوق).
• نشانه خرابی: OL یا مقاومت خیلی بالا.
• راه‌حل: جایگزینی فیوز با نمونه هم‌مشخصات

تست کانکتور روی  فلت و پدها (نقاط اتصال) روی سطح برد

• بررسی بصری و تمیزکاری با الکل ایزوپروپیل یا تینر.
• تست continuity بین پین فلت و مسیر برد.
• در صورت خوردگی و ازبین رفتن مسیرها نیاز است که مسیر قطع شده مجدد سیم کشی شود.

تست سلف و خازن‌ها

• سلف: مقاومت خیلی پایین (میلی اهم تا چند اهم) اگر باز یا مقاومتی غیرطبیعی دارد، باید تعویض شود.
• خازن‌ها: یک خازن سالم دارای اهم بی نهایت میباشد. همچنین نشنیدن صدای بوق دستگاه نیز به منزله سلامت قطعه است.

تست آی‌سی بک لایت

• قدم‌ها:


  1. بررسی ولتاژ VCC آی‌سی بک لایت- آیا ولتاژ تغذیه مناسب وجود دارد؟
  2. بررسی EN — آیا مسیر پایه Enable  سالم است؟
  3. مشاهده PWM با اسیلوسکوپ — برای مشاهده سیگنال PWM نیاز به دستگاه اسیلوسکوپ وجود دارد.
  4. اندازه‌گیری خروجی‌های آی‌سی — در صورت نبودن خروجی با وجود ورودی‌ها، آی‌سی احتمالاً معیوب است.
• هشدار: تعویض آی‌سی نیاز به لحیم‌کاری دقیق و جلوگیری از حرارت زیاد دارد.

تست PWM و EN

• اسیلوسکوپ: پروب را به TP_PWM وصل کن؛ شکل موج مربع باید دیده شود.
• مقادیر مرجع: دامنه معمول PWM معمولاً 0–3.3V یا 0–5V بسته به طراحی.
• نکته: اگر PWM وجود ندارد اما EN فعال است → مشکل از پردازنده، PMIC یا مسیر سیگنال.

عیوب رایج، دلایل و راه‌حل‌های عملی

مشکلات احتمالی برای مدار بک لایت همراه با قطعاتی که احتمالی خرابی انها وجود دارد در جدول زیر دسته بندی شده اند:

نکات ایمنی و مراقبت‌های حرفه‌ای

• همیشه از منبع تغذیه با جریان محدود استفاده کن.
• قبل از انجام پروب‌زنی، اطمینان حاصل کن TPها با نقشه مطابقت دارند.
• هنگام تعویض قطعات حساس، از هیتر مناسب و فیکسچر استفاده کن تا حرارت کنترل شود.
• باتری را در صورت امکان جدا کنید مگر اینکه بررسی نیاز به باتری متصل داشته باشد (مثلاً بررسی رفتار PMIC)

کلام آخر

تعمیرات مدار بک‌لایت موبایل یکی از بخش‌های حیاتی در فرآیند تعمیر و نگهداری گوشی‌های هوشمند است که نیازمند دانش فنی، دقت و استفاده از ابزارهای مناسب می‌باشد. با آشنایی کامل با نقشه‌خوانی، شناخت قطعات اصلی و روش‌های دقیق تست آن‌ها، می‌توان به‌راحتی عیوب رایج را شناسایی و در زمان کوتاه‌تر با کیفیت بالاتر رفع کرد. البته برای یادگیری بیشتر پیشنهاد میشود که حتما ویدیو نقشه خوانی و تست قطعات، عیب یابی مدار بک لایت در تعمیرات موبایل و در ادامه برای مختصص شدن در این حوزه دوره  آموزش آنلاین نقشه خوانی پیشرفته موبایلبه شما پیشنهاد می شود.

توصیه می‌شود تعمیرکاران همواره نکات ایمنی را رعایت کرده و با به‌روزرسانی مداوم دانش خود، ترفندهای حرفه‌ای را بیاموزند تا ضمن افزایش رضایت مشتریان، در بازار رقابتی حرفه‌ای موفق عمل کنند. این راهنمای جامع گامی موثر در ارتقای مهارت‌ها و کمک به تکنسین‌های موبایل خواهد بود تا به سطحی بالاتر از توانمندی و تخصص دست یابند.

سوالات متداول

س: چگونه متوجه شوم که مشکل از مدار بکلایت است و صفحه نمایش سالم است؟
پ: شما می توانید از یک چراغ قوه  کمک بگیرید نور چراغ قوه را به صورت مستقیم به صفحه نمایش بتابانید در صورتی که آیکون ها به صورت ضعیف نمایان شده اند پس صفحه نمایش سالم و مدار بک لایت خراب است.

س: آیا می‌شود با مولتی‌متر PWM را تست کرد؟
پ: مولتی‌متر متوسط نمی‌تواند شکل موج را نشان دهد؛ فقط ممکن است ولتاژ میانگین را نشان دهد. برای تشخیص واقعی از اسیلوسکوپ استفاده کن.

س: آیا می‌توان آی‌سی را بدون باتری تست کرد؟
پ:برای بررسی ولتاژهای خروجی و ورودی ای سی نیاز است که از یک باتری یا منبع تغذیه کمک گرفته شود
