تعویض صفحه نمایش آیفون 11
مقالات

تعویض صفحه نمایش آیفون 11

دشواری: متوسط

مراحل: 42

زمان موردنیاز: 1 الی 2 ساعت



آموزش تعمیرات موبایل
آموزش تعمیرات موبایل



مقدمه

اگر صفحه نمایش آیفون11 شما شکسته است، در هنگام روشن بودن، به لمس پاسخ نمی‌دهد یا تصویری نشان نمی‌دهد، از این راهنما برای به کار انداختن آیفون خود با یک صفحه جدید، مجموعه نمایشگر a.k.a. استفاده کنید.

اگر پشت صفحه نمایش جدید شما از قبل دارای یک صفحه محافظ LCD نازک و فلزی است، برای انجام تعمیری راحت‌تر، این راهنمای کوتاه را دنبال کنید؛ اما اگر صفحه از بین رفته است، به خواندن ادامه دهید - این راهنما به شما نشان می‌دهد که چگونه صفحه نمایش خود را تعویض کنید و صفحه محافظ LCD قدیمی خود را حفظ کنید.

ترکیب کپسول گوشی بعلاوه مجموعه سنسور که در پشت نمایشگر چسبانده شده است، به‌صورت منحصربه‌فردی در کارخانه با آیفون شما جفت می‌شود، بنابراین در هنگام تعویض نمایشگر، باید آن را از نمایشگر قدیمی خود به نمایشگر جدید منتقل کنید. این شامل flood illuminator (حسگر تشخیص چهره در تاریکی با نور اینفرارد) است که بخشی از ویژگی امنیتی بیومتریک (زیست‌سنجی) Face ID است. اگر آسیب‌دیده یا تعویض شود، Face ID دیگر کار نمی‌کند، بنابراین مراقب باشید در طی این مراحل به هیچ‌یک از این اجزا آسیبی وارد نشود. در صورت آسیب دیدن، فقط اپل می‌تواند عملکرد Face ID را بازیابی کند.

توجه: قابلیت True Tone بعد از تعویض صفحه نمایش، کار نمی‌کند، حتی اگر از صفحه اصلی اپل استفاده‌شده باشد.



ابزارهای موردنیاز:

  • پیچ گوشتی T3
  • سپراتور
  • پیک
  • تاچ کش
  • پیچ‌گوشتی سه سر Y000
  • اسپاتول
  • پیچ‌گوشتی استندآف برای آیفون
  • الکل ایزوپروپیل
  • پنس
  • پیچ‌گوشتی چهارسو



مرحله 1: بازکردن پیچ های آیفون 11

بازکردن پیچ های آیفون 11

احتیاط: قبل از جدا کردن آیفون، باتری را زیر 25٪ تخلیه کنید. باتری لیتیوم یونی شارژ شده می‌تواند آتش بگیرد و یا در صورت سوراخ شدن منفجر شود.

  • قبل از شروع جدا کردن قطعات، آیفون خود را خاموش‌کنید.

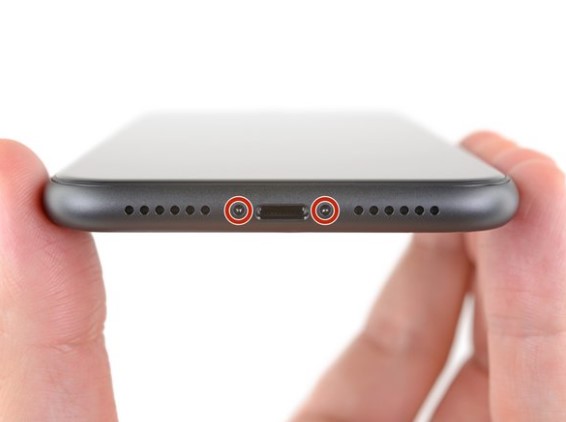

  • دو پیچ 6.7 میلی‌متری در لبه پایین گوشی را بازکنید.

محض اطلاع: باز کردن نمایشگر آیفون به مهروموم‌ های ضدآب آن آسیب می‌رساند. قبل از شروع این مرحله، مهروموم‌های تعویضی آماده داشته باشید، یا اگر دوباره آیفون خود را بدون جایگزین کردن مهروموم‌ ها مونتاژ کردید، از قرار دادن آن در معرض مایعات جلوگیری کنید.



مرحله 2: نوارچسب زدن روی هر شکستگی

چسب زدن روی صفحه نمایش آیفون 11
چسب زدن روی صفحه نمایش آیفون 11
  • اگر شیشه نمایشگر شما ترک‌خورده است، با نوارچسب زدن روی نمایشگر، از شکستگی بیشتر جلوگیری کنید و از آسیب‌دیدگی بدنه در حین تعمیر جلوگیری کنید.
  • نوار بسته‌بندی شفاف هم پوشاننده را روی صفحه نمایش آیفون قرار دهید تا تمام صفحه آن پوشانده شود.

محض اطلاع: با این کار خرده‌شیشه‌ها پراکنده نمی‌شوند و یکپارچگی ساختاری آن هنگام بلند کردن نمایشگر حفظ می‌شود.

احتیاط: از عینک ایمنی استفاده کنید تا از چشمان خود در برابر هرگونه شیشه‌ای که در حین تعمیر پراکنده می‌شود، محافظت کند.

  • اگر شیشه‌ی شکسته، چسباندن تاچ کش را در چند مرحله بعدی دشوار می‌کند، سعی کنید یک قطعه نوار محکم (مانند نوارچسب) را به شکل دستگیره تابزنید و نمایشگر را با آن بلند کنید.



مرحله 3: گرم کردن لبه پایین گوشی

محض اطلاع: گرم کردن لبه پایین آیفون به نرم شدن چسب محافظ نمایشگر کمک می‌کند و باز شدن آن را آسان‌تر می‌کند.

  • از سشوار یا تفنگ حرارتی استفاده کنید یا سپراتور تهیه کنید و حدود 1 دقیقه آن را روی لبه پایین آیفون قرار دهید تا چسب زیر لبه نرم شود.

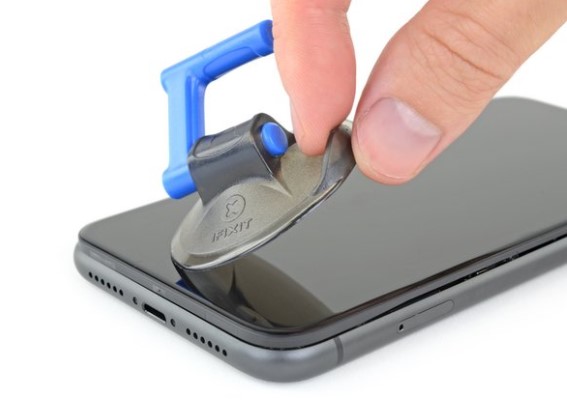

مرحله 4

باز کردن iphone 11
  • اگر از یک تاچ کش استفاده می‌کنید، از چسباندن آن به قسمت خمیده شیشه خودداری کنید و آن را روی لبه پایینی گوشی قرار دهید.

محض اطلاع: اگر نمایشگر شما به‌شدت ترک‌خورده باشد، پوشاندن آن با یک‌لایه نوار بسته‌بندی شفاف ممکن است به چسبیدن دستگیره کمک کند. درروشی دیگر، می‌توانید از یک نوار بسیار محکم به‌جای تاچ کش استفاده کنید. اگر همه‌ی روش‌های دیگر بی‌فایده بودند، می‌توانید تاچ کش را به صفحه خراب چسب بزنید.



مرحله 5: نمایشگر را کمی بلند کنید

باز کردن iphone 11

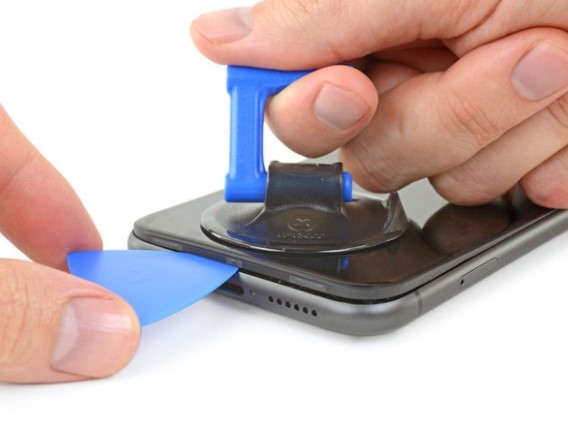

  • با نیروی ثابت و مداوم تاچ کش را بالا بکشید تا فاصله کمی بین پنل جلو و قاب عقب ایجاد شود.

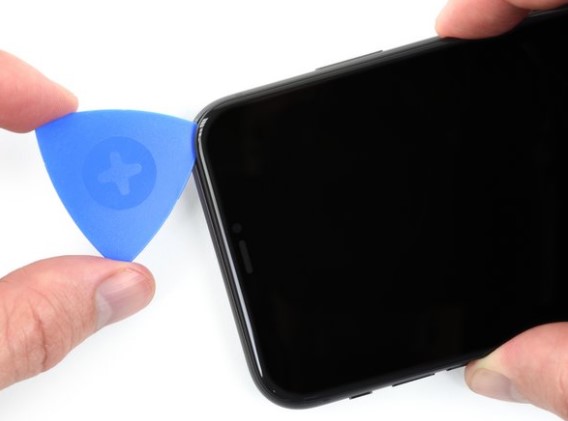

  • یک پیک را داخل شکاف قرار دهید.

محض اطلاع: چسب ضدآبی که نمایشگر را در جای خود نگه‌داشته است بسیار محکم است و ایجاد این شکاف اولیه به مقدار قابل‌توجهی نیرو نیاز دارد. اگر به‌سختی این فاصله را ایجاد می‌کنید، گرمای بیشتری اعمال کنید، صفحه را به سمت بالا و پایین تکان دهید تا چسب ضعیف شود تا جایی که بتوانید وسیله خود را درون آن قرار دهید.



مرحله 6: چسب صفحه را جدا کنید

باز کردن iphone 11
باز کردن iphone 11
باز کردن iphone 11
  • پیک را در اطراف گوشه چپ پایین و در امتداد لبه سمت چپ آیفون به بالا بکشید تا از این طریق چسبی که نمایشگر را در جای خود نگه‌داشته است برش دهید.

احتیاط: پیک را زیادی داخل آیفون وارد نکنید، در غیر این صورت ممکن است به اجزای داخلی آسیب برسانید.



مرحله 7

باز کردن پنل جلو iphone 11
باز کردن پنل جلو iphone 11
باز کردن پنل جلو iphone 11
  • پیک خود را دوباره در لبه پایینی وارد کنید و در سمت راست آیفون آن را به بالا بکشید تا چسب جدا شود.

احتیاط: پیک را خیلی وارد نکنید، در غیر این صورت ممکن است به کابل‌های نمایشگر واقع در این‌طرف آیفون آسیب برسانید. آن را فقط چند میلی‌متر یا به‌اندازه عرض حاشیه نمایشگر وارد کنید.

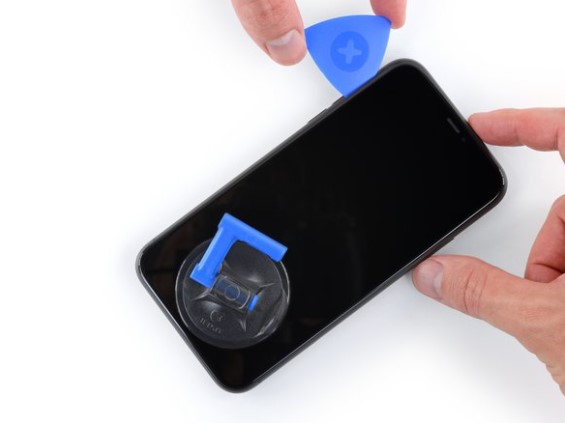

مرحله 8

باز کردن پنل جلو iphone 11

محض اطلاع: لبه بالایی نمایشگر هم با چسب و هم با گیره محکم شده است.

  • لبه سمت راست نمایشگر را مقدار کمی به سمت پایین در جهت پورت لایتنینگ بکشید.
  • پیک خود را در گوشه بالا سمت راست گوشی قرار دهید.

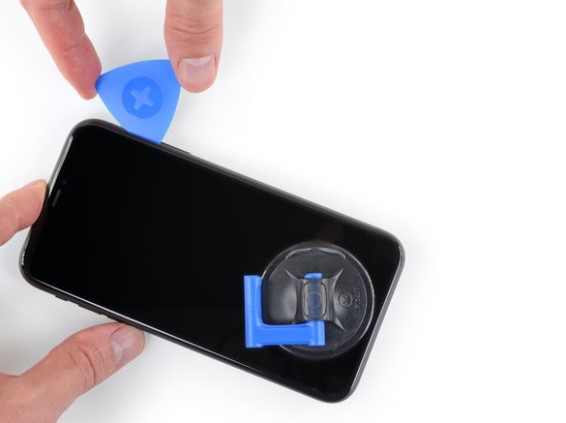

مرحله 9

باز کردن پنل جلو iphone 11
باز کردن پنل جلو iphone 11
  • برای ایجاد فاصله کافی برای پیک، کشیدن نمایشگر به سمت پایین (به سمت پورت لایتنینگ) را ادامه دهید.
  • پیک را به گوشه بالا سمت چپ بکشید و باقی‌مانده چسب نگه‌دارنده نمایشگر را برش دهید.

احتیاط: بازهم، پیک را بیش از چند میلی‌متر وارد نکنید - به‌اندازه عرض حاشیه صفحه‌نمایش - در غیر این صورت ممکن است به سلسله حسگر Face ID آسیب برسانید.



مرحله 10: تاچ کش را بردارید

باز کردن پنل جلو iphone 11
  • برآمدگی کوچک روی تاچ کش را بکشید تا از پنل جلو جدا شود.



مرحله 11

باز کردن پنل جلو iphone 11
باز کردن پنل جلو iphone 11
  • با باز کردن نمایشگر از سمت چپ، مانند جلد پشت کتاب، آیفون را بازکنید.

احتیاط: هنوز سعی نکنید نمایشگر را به‌طور کامل جدا کنید، زیرا چندین کابل نواری شکننده هنوز آن را به مین برد آیفون متصل می‌کنند.

  • نمایشگر را به چیزی محکم، تکیه دهید.

نکته: در هنگام مونتاژ مجدد، نمایشگر را در موقعیتی قرار دهید که گیره‌ها در امتداد لبه بالایی تراز شوند و قبل از اینکه بقیه نمایشگر را به پایین فشار دهید، با دقت لبه بالایی را در جای خود فشار دهید. اگر به‌راحتی در محل قرار نمی‌گیرد، وضعیت گیره‌ها را در اطراف نمایشگر بررسی کنید و مطمئن شوید که خم نشده‌اند.



مرحله 12: مجموعه نمایشگر

قطع نمایشگر آیفون 11
  • در مرحله زیر برای دسترسی به پیچ‌ها، لبه پایین نمایشگر را کمی کج کنید.

احتیاط: مراقب باشید کابل‌های نمایشگر کشیده و پاره نشوند.

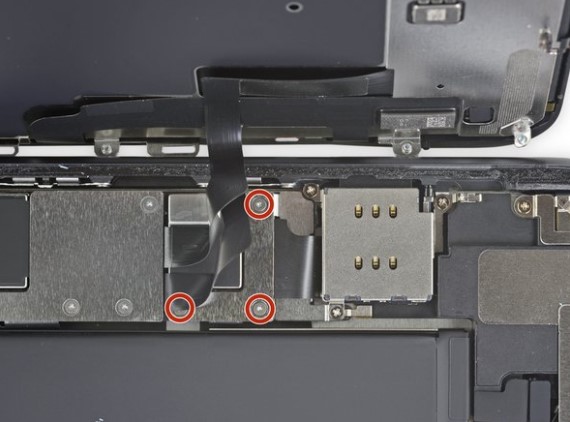

مرحله 13: پیچ‌های درپوش رابط باتری را بازکنید

قطع نمایشگر آیفون 11
  • با استفاده از یک پیچ‌گوشتی Y000 سه پیچ 1.1 میلی‌متری که براکت رابط باتری را محکم می‌کنند بازکنید.

محض اطلاع: در سرتاسر این راهنما، پیچ‌ هایی که باز می‌کنید را کاملاً نشانه‌گذاری کنید تا هرکدام از آن‌ها در هنگام مونتاژ مجدد به‌جایی که ازآنجا بازشده‌اند برگردند. نصب پیچ در مکان اشتباه باعث آسیب دائمی می‌شود.

نکته: در هنگام مونتاژ مجدد، این نکته را به خاطر داشته باشید، قبل از اینکه نمایشگر را در جای خود محکم کنید آیفون را روشن کنید و درستی همه عملکردها را آزمایش کنید. قبل از ادامه کار حتماً آیفون خود را کاملاً خاموش‌کنید.



مرحله 14: درپوش اتصال باتری را بردارید

قطع باتری آیفون 11
  • براکت را بردارید.



مرحله 15: باتری را جدا کنید

قطع نمایشگر آیفون 11
قطع نمایشگر آیفون 11
  • با استفاده از نوک اسپاتول یا ناخن تمیز، رابط باتری را از سوکت آن روی مین برد بالا بکشید.

محض اطلاع: مراقب باشید به مهروموم سیلیکونی سیاه اطراف آن و دیگر اتصالات برد آسیب نرسانید. این مهروموم‌ها در برابر نفوذ آب و گردوغبار محافظت بیشتری ایجاد می‌کنند.

  • رابط را کمی خم‌کنید تا از مین برد دور شود و از تماس تصادفی آن با سوکت در حین تعمیر جلوگیری کنید.

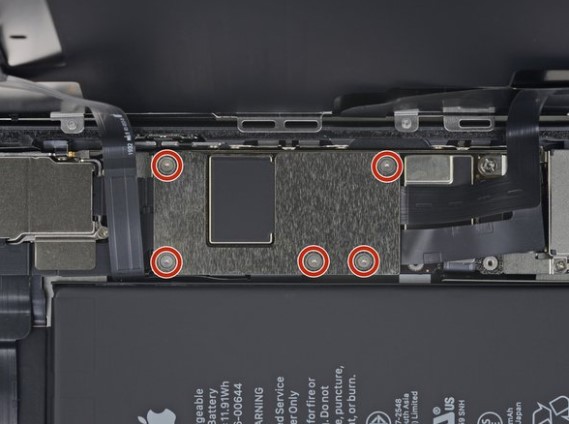

مرحله 16: پیچ‌های درپوش مین برد را بازکنید

قطع نمایشگر آیفون 11
  • با استفاده از یک پیچ‌گوشتی Y000 پنج پیچ 1.1 میلی‌متری که براکت درپوش مین برد را محکم می‌کنند، بازکنید.

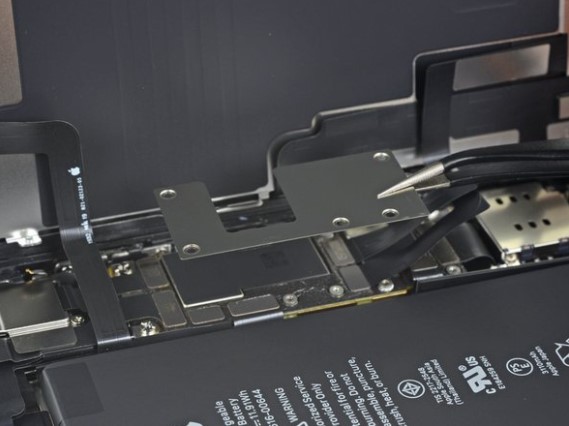

مرحله 17: براکت درپوش مین برد را بردارید

باز کردن مین برد آیفون 11
  • براکت را بردارید.



مرحله 18: نمایشگر را جدا کنید

جدا کردن نمایشگر آیفون 11
جدا کردن نمایشگر آیفون 11
  • برای جدا کردن رابط کابل پنل LCD از اسپاتول یا ناخن استفاده کنید.
  • رابط دیجیتایزر کنار آن را نیز جدا کنید.



مرحله 19: سنسورهای جلو را جدا کنید

جدا کردن نمایشگر آیفون 11
جدا کردن نمایشگر آیفون 11
  • برای جدا کردن رابط مجموعه سنسور پنل جلویی از نوک اسپاتول یا ناخن استفاده کنید.

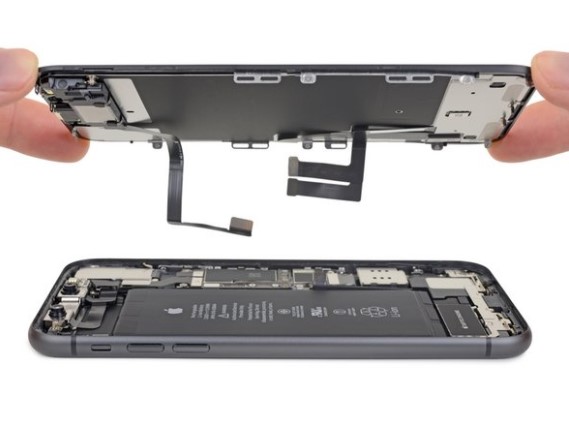

مرحله 20: مجموعه نمایشگر را بردارید

جدا کردن صفحه نمایش آیفون 11
  • مجموعه نمایشگر را بردارید.

نکته: هنگام مونتاژ، اگر می‌خواهید چسب ضد آب در لبه‌های نمایشگر را جایگزین کنید، در اینجا مکث کنید.



مرحله 21: پیچ‌های پنل جلو را بازکنید

تعویض صفحه نمایش آیفون 11

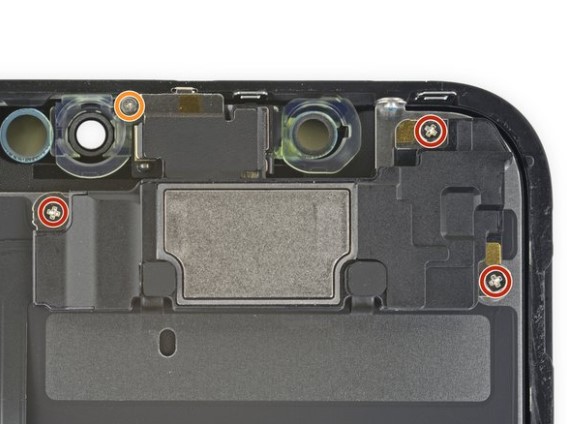

  • چهار پیچ محافظ اسپیکر/ مجموعه سنسور را بازکنید:
  • سه پیچ 1.6 میلی‌متری چهارسو
  • یک پیچ 1.3 میلی‌متری Y000



مرحله 22: مجموعه اسپیکر را برگردانید

تعویض اسپیکر آیفون 11
تعویض اسپیکر آیفون 11
  • از نوک اسپاتول استفاده کنید تا به‌آرامی لبه بالایی اسپیکر را بلند کنید.
  • مجموعه اسپیکر را به سمت پایین و دور از لبه بالایی نمایشگر تا کنید.

احتیاط: اسپیکر از طریق یک کابل نواری بسیار نازک متصل باقی می‌ماند. مراقب باشید کابل کشیده نشود و آسیب نبیند.



مرحله 23: لبه بالایی نمایشگر را گرم‌کنید

  • از سشوار یا تفنگ حرارتی استفاده کنید یا سپراتور تهیه کنید و آن را به مدت حدود یک الی دو دقیقه به قسمت جلو و بالای نمایشگر بگذارید تا چسب محکم کننده حسگرها نرم شود.



مرحله 24: میکروفون را بالا بکشید

تعویض میکروفون آیفون 11
تعویض میکروفون آیفون 11
  • با دقت لبه پیک خود را در زیر کابل فلکس زیر میکروفون بلغزانید.
  • آن را به‌ آرامی بچرخانید تا میکروفون جدا شود، همزمان باید مراقب باشید که کابل فلکس کشیده نشود و آسیب نبیند.
  • در صورت نیاز، از نوک اسپاتول استفاده کنید تا میکروفون را از فرورفتگی خود در پنل جلو خارج کنید.



مرحله 25: براکت سنسور نور محیط را بردارید

تعویض سنسور نور آیفون 11
تعویض سنسور نور آیفون 11

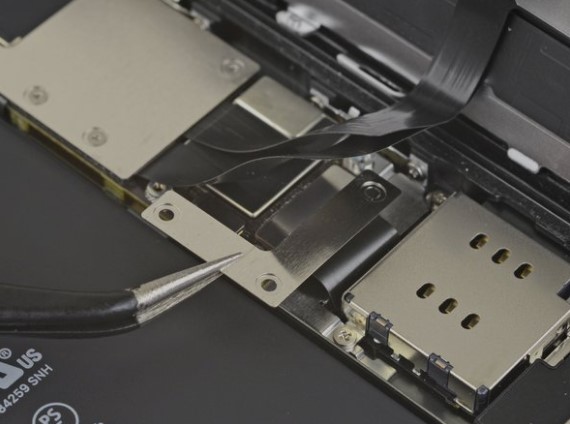

  • با استفاده از پنس براکت کوچک را مستقیم به سمت بالا بکشید و از سنسور نور محیط جدا کنید.



مرحله 26: سنسور نور محیط را شل کنید

تعویض سنسور نور آیفون 11
تعویض سنسور نور آیفون 11
  • با استفاده از پنس سنسور نور محیط را تکان دهید و آن را از شکاف خود در نمایشگر خارج کنید.

محض اطلاع: اگر بعد از چند ثانیه سنسور آزاد نشد، گرمای بیشتری وارد کنید و دوباره امتحان کنید.

احتیاط: سنسور از طریق یک کابل فلکس بسیار نازک به بقیه مجموعه سنسور متصل باقی‌مانده است. مراقب باشید کابل کشیده نشود و آسیب نبیند.



مرحله 27

تعویض سنسور نور آیفون 11
تعویض سنسور نور آیفون 11
  • از چپ به راست کارکنید، یک پیک را در زیر کابل فلکس و زیر سنسور مجاورت بعلاوه ماژول flood illuminator قرار دهید.
  • آن را به‌آرامی تکان دهید و بلند کنید تا ماژول از شکاف خود در پنل جلو خارج شود.

محض اطلاع: بلند کردن و دور کردن بلندگو از مسیر دسترسی مفید است. فقط مراقب باشید که در حین کار کابل فلکس نازک را نکشید.



مرحله 28: اسپیکر و سنسور جلو را بردارید

تعویض اسپیکر آیفون 11
تعویض اسپیکر آیفون 11
  • کپسول گوشی و مجموعه سنسور جلو را بردارید.

نکته: در هنگام مونتاژ مجدد، وضعیت ماژول پلاستیکی مشکی حاوی این اجزا را بررسی کنید:

  • سنسور مجاورت
  • flood illuminator
  • ماژول باید به‌گونه‌ای قرار گیرد که این اجزا با هیچ ماده چسبنده‌ای برخورد نکنند.



مرحله 29: پیچ‌های صفحه محافظ LCD را بازکنید

تعویض صفحه نمایش آیفون 11
تعویض صفحه نمایش آیفون 11
تعویض صفحه نمایش آیفون 11

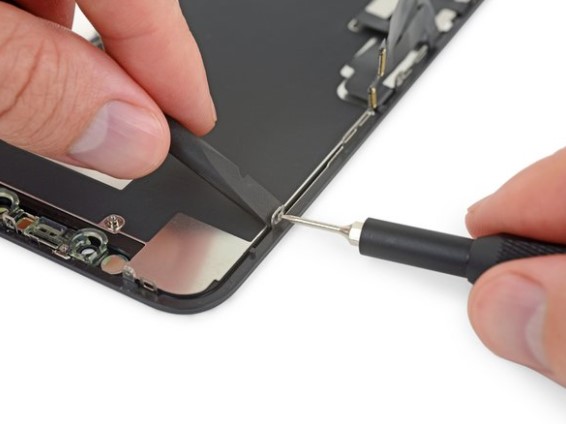

  • برای جدا کردن پیچ‌های 1.1 میلی‌متری نگه‌دارنده محافظ LCD از پیچ‌گوشتی Y000 استفاده کنید:
  • سه پیچ در کنار و نزدیکی کابل‌های نمایشگر
  • دو پیچ دیگر در طرف مقابل

محض اطلاع: هنگام چرخاندن، پیچ‌گوشتی خود را محکم به داخل پیچ فشار دهید. در صورت نیاز، می‌توانید از اسپاتول خود استفاده کنید و آن را پشت پیچ قرار داده و پیچ را مهار کنید تا بدون خم شدن محافظ فشار بیشتری به پیچ‌ها وارد و آن‌ها را بازکنید.



مرحله 30

تعویض صفحه نمایش آیفون 11
تعویض صفحه نمایش آیفون 11
  • پیچ‌های باقی‌مانده 1.1 میلی‌متری Y000 را از لبه ‌های بالا و پایین محافظ LCD بازکنید:
  • دو پیچ نزدیک بریدگی‌های دوربین
  • دو پیچ در گوشه‌های پایین



مرحله 31: کمی حرارت اعمال کنید

تعویض صفحه نمایش آیفون 11
  • کمی گرما از طریق سپراتور (سشوار / تفنگ حرارتی) به پشت نمایشگر وارد کنید برای اینکه چسب‌ های نگه‌دارنده کابل‌های نمایشگر به محافظ LCD را نرم کند.

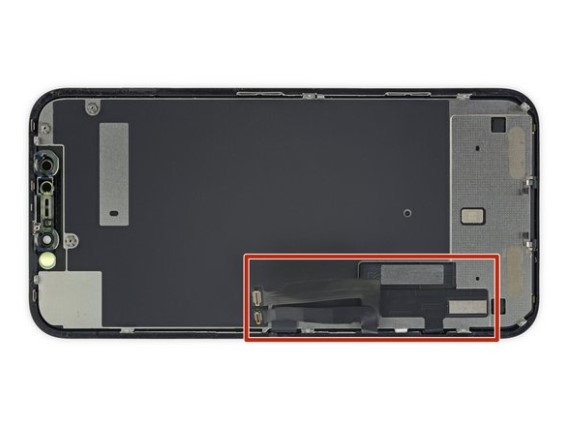

مرحله 32: کابل‌های نمایشگر را بردارید

تعویض صفحه نمایش آیفون 11
تعویض صفحه نمایش آیفون 11
  • یک پیک بین کابل‌های نمایشگر و محافظ LCD قرار دهید.
  • آن را به سمت لبه پایین نمایشگر بکشید تا جدا کردن کابل‌ها را آغاز کنید.
  • وقتی به انتهای کابل اول رسیدید، توقف کنید.



مرحله 33: دو کابل را جدا کنید

تعویض صفحه نمایش آیفون 11
تعویض صفحه نمایش آیفون 11
  • پیک را دوباره وارد کنید، این بار آن را بین دو کابل قرار دهید.
  • پیک را به لبه پایین نمایشگر بکشید تا کابل‌ها از یکدیگر جدا شوند.



مرحله 34

تعویض صفحه نمایش آیفون 11
تعویض صفحه نمایش آیفون 11
  • هر کابل را از قسمت خمیدگی 90 درجه آن بگیرید و آن‌ها را از هم جدا کنید.



مرحله 35

تعویض صفحه نمایش آیفون 11
تعویض صفحه نمایش آیفون 11
  • کل کابل دیجیتایزر را از محافظ LCD جدا کرده و آن را به کنار تا بزنید.



مرحله 36: صفحه محافظ را بلند کنید

تعویض صفحه نمایش آیفون 11
تعویض صفحه نمایش آیفون 11
  • یک پیک در زیر لبه بالایی محافظ LCD قرار دهید و بچرخانید تا از صفحه نمایش جدا شود.



مرحله 37

تعویض صفحه نمایش آیفون 11
تعویض صفحه نمایش آیفون 11
  • لبه بالایی محافظ LCD را بگیرید و آن را چند درجه به سمت بالا بچرخانید.
  • با استفاده از اسپاتول، به‌آرامی بر روی قسمت پایین کابل نمایشگر فشار وارد کنید و آن را از طریق بریدگی موجود در محافظ LCD به بیرون فشار دهید.



مرحله 38

تعویض صفحه نمایش آیفون 11
تعویض صفحه نمایش آیفون 11
  • لبه بالایی محافظ LCD را کمی بالاتر برده و بقیه کابل نمایشگر را از طریق بریدگی موجود در محافظ رد کنید.



مرحله 39: کابل نمایشگر را جدا کنید

تعویض صفحه نمایش آیفون 11
تعویض صفحه نمایش آیفون 11
  • لبه بالایی محافظ LCD را یک درجه بالاتر برده تا بتوانید بقیه کابل نمایشگر را که به پشت چسبیده ببینید.
  • یک اسپاتول را بین محافظ LCD و کابل نمایشگر کشیده و آن‌ها را کاملاً جدا کنید.



مرحله 40: زبانه‌های EMI را بررسی کنید

تعویض صفحه نمایش آیفون 11
تعویض صفحه نمایش آیفون 11
  • همان‌طور که محافظ LCD را بلند می‌کنید، به شاخک‌های فلزی در لبه پایین توجه کنید.

نکته: هنگام مونتاژ مجدد، اطمینان حاصل کنید که این شاخک‌ها (همچنین به‌عنوان انگشتان EMI شناخته می‌شود) به‌درستی در قاب LCD قرارگرفته‌اند، همان‌طور که نشان داده‌شده است.

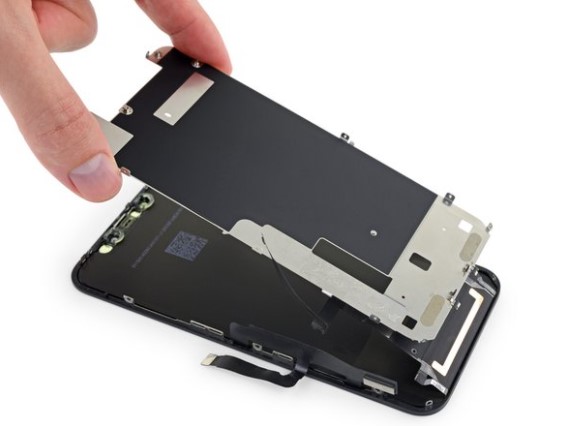

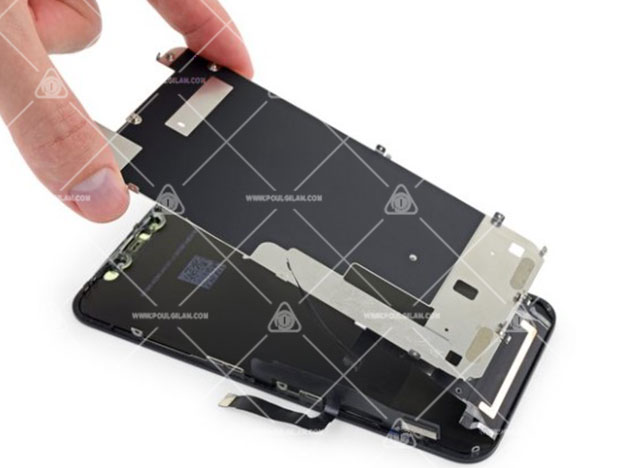

مرحله 41: محافظ را بردارید

تعویض صفحه نمایش آیفون 11
  • محافظ LCD را بردارید.

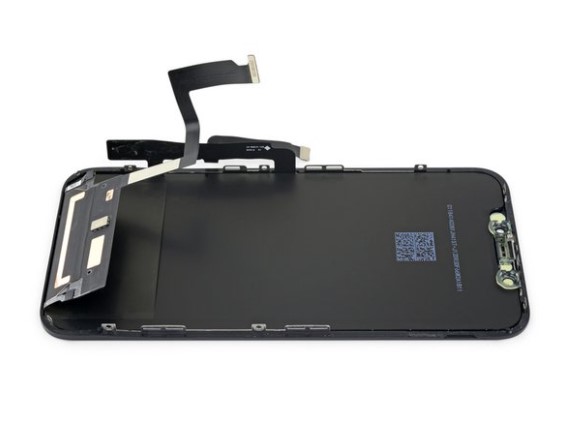

مرحله 42

تعویض صفحه نمایش آیفون 11
  • فقط LCD و دیجیتایزر باقی‌مانده است.



پایان کار

قسمت تعویضی جدید خود را با قطعه اصلی مقایسه کنید - ممکن است لازم باشد قبل از نصب قطعات باقیمانده را منتقل کرده یا چسب‌های باقی‌مانده را از قسمت جدید جدا کنید.

برای مونتاژ مجدد دستگاه خود، این دستورالعمل‌ها را به ترتیب و به‌صورت معکوس دنبال کنید.




اگر میخواهید تعمیرات انواع گوشی های آیفون را به صورت تخصصی یاد بگیرید، فقط کافیست در دوره آموزش تخصصی آیفون و آیپد مجتمع آموزشی پل شرکت نمایید.

آموزش تعمیرات موبایل
آموزش تعمیرات موبایل

اگر میخواهید به یک متخصص تعمیرات موبایل تبدیل شوید،  فقط کافیست در دوره آموزش تعمیرات موبایل آموزشگاه پل شرکت نمایید.
