تعویض فن PlayStation 5
مقالات

تعویض فن PlayStation 5

دشواری: متوسط

مراحل: 15

زمان موردنیاز: 10 الی 30 دقیقه

دوره آموزش تعمیرات کنسول بازی
آموزش تعمیرات کنسول های بازی



مقدمه

برای تعویض فن خنک‌کننده معیوب در PlayStation 5، این راهنما را دنبال کنید. همچنین می‌توانید برای جدا کردن فن جهت پاک کردن گردوغبار یا آلودگی آن، این راهنما را دنبال کنید.

قبل از شروع، کنسول خود را کاملاً خاموش کرده و تمام کابل‌ها را از آن جدا کنید. به خاطر داشته باشید که هنگام تعمیر کنسول، مراحل ایمنی تخلیه الکترواستاتیک (الکتریسیته ساکن) عمومی (ESD) را انجام دهید.



ابزارهای موردنیاز:

  • پیچ‌گوشتی ستاره ای T8
  • پیچ‌گوشتی تخت 3/32 اینچی یا 2.5 میلی‌متر
  • پنس
  • اسپاتول

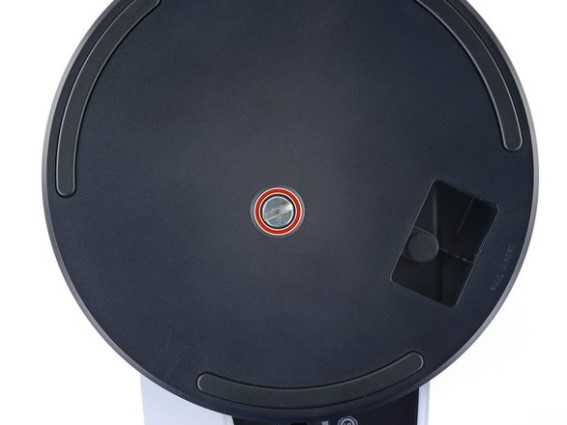

مرحله 1: پیچ پایه PS5 را بازکنید

باز کردن پیچ PS5
  • اگر PlayStation 5 شما در حالت عمودی قرار دارد، آن را برگردانید تا پایه به سمت بالا باشد.

محض اطلاع: اگر پلی استیشن 5 شما در جهت افقی قرار دارد، از مرحله 6 عبور کنید.

احتیاط: روی یک سطح صاف کارکنید تا از افتادن پلی‌استیشن جلوگیری کنید.

  • از پیچ‌گوشتی تخت استفاده کنید و پیچ پایه 26.5 میلی‌متری را بازکنید.



مرحله 2: پایه عمودی را بردارید

برداشتن پایه PS5
برداشتن پایه PS5
  • آن را مستقیم به سمت بالا بلند کنید تا بتوانید پایه را بردارید.



مرحله 3: پیچ پایه را درجایی امن نگهدارید

باز کردن پیچ PS5
باز کردن پیچ PS5
  • پیچ را داخل محوطه مکعبی پایین پایه قرار دهید.

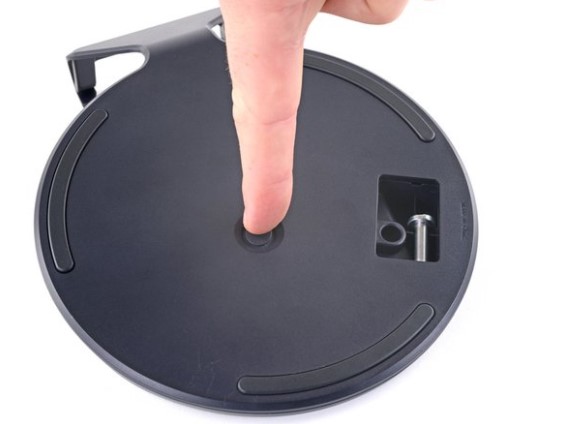

مرحله 4: روی سوراخ پیچ را با (کلاهک) سرپوش ببندید

باز کردن پیچ PS5
باز کردن پیچ PS5
باز کردن پیچ PS5
  • با استفاده از یک پنس یا ناخن خود سرپوش را از محوطه مکعبی جدا کنید.
  • با استفاده از انگشت خود سرپوش را روی سوراخ پیچ فشار دهید.

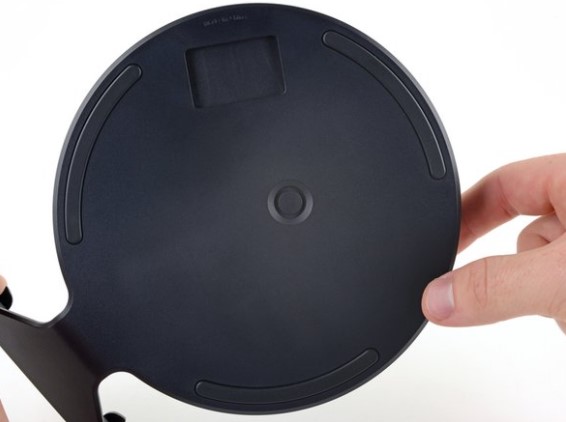

مرحله 5: محوطه مکعبی را ببندید

باز کردن PS5
باز کردن پیچ PS5
باز کردن PS5
  • پایه را در خلاف جهت عقربه‌های ساعت بپیچانید تا محوطه مکعبی بسته شود.



مرحله 6: پایه افقی را بردارید

برداشتن پایه PS5
برداشتن پایه PS5
  • اگر پلی استیشن 5 شما در حالت افقی قرار دارد، صفحه آن را روی سطح قرار دهید به صورتی که پورت شارژ رو به بالا باشد.
  • پایه را مستقیم بلند کنید تا جدا شود.

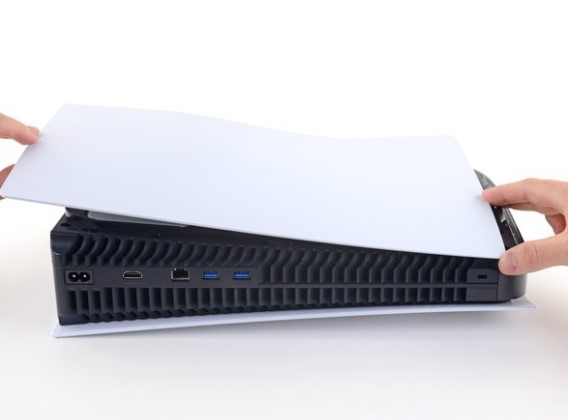

مرحله 7: پنل را بردارید

برداشتن پلن PS5
برداشتن پلن PS5
برداشتن پلن PS5
  • آن گوشه از پنل را که طرف مقابل آرم PlayStation قرار دارد، به سمت بالا بردارید تا از قاب جدا شود.
  • هنگام بلند کردن گوشه، پنل را به سمت پایین دستگاه بکشید.
  • پنل را بردارید.



مرحله 8: پنجره مشبک را به‌طرف بالا بکشید

برداشتن پنجره مشبک PS5
برداشتن پنجره مشبک PS5
  • انتهای صاف یک اسپاتول را زیر پنجره مشبک و در شکاف بالای فن قرار دهید.
  • یا اسپاتول آن را بلند کنید تا پنجره مشبک را بالا کشیده و از قاب جدا کنید.



مرحله 9: پنجره مشبک را بردارید

برداشتن پنجره مشبک PS5
برداشتن پنجره مشبک PS5
  • جلو پنجره مشبک را بلند کرده و از قاب جدا کنید.

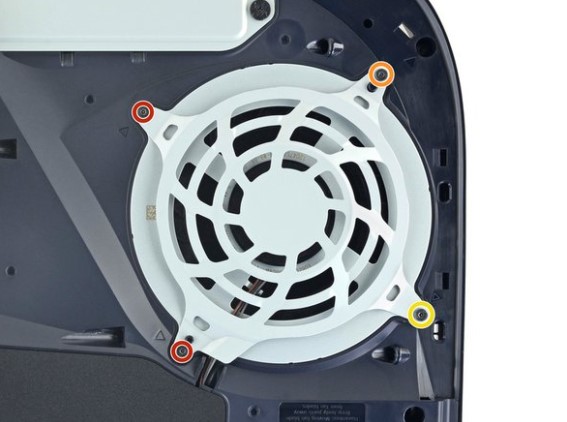

مرحله 10: پیچ‌های پوشش فن را بازکنید

برداشتن پنجره مشبک PS5
  • از یک پیچ‌گوشتی ستاره ایT8  استفاده کنید تا چهار پیچی که پوشش فن را به قاب محکم می‌کنند بازکنید:
  • دو پیچ به طول 23.3 میلی‌متر
  • یک پیچ به طول 11.4 میلی‌متر
  • یک پیچ به طول 31 میلی‌متر

محض اطلاع: در طول این تعمیر، تمام پیچ‌ها را نشانه‌گذاری کنید و مطمئن شوید که دقیقاً به همان مکانی برمی‌گردند که ازآنجا بازشده‌اند تا کنسول شما آسیب نبیند.



مرحله 11: پوشش فن را بردارید

تعویض فن PlayStation 5
تعویض فن PlayStation 5
  • پوشش فن را مستقیم بلند کنید و جدا کنید.



مرحله 12: درپوش (کاور) سیم را بردارید

تعویض فن PlayStation 5
تعویض فن PlayStation 5
  • انتهای صاف یک اسپاتول را در زیر درپوش سیاه سیم و همچنین شکاف بالای سیم‌های فن قرار دهید.

احتیاط: فقط روی درپوش سیم کارکنید و آن را بالا بکشید، نه روی سیم‌های فن.

  • با استفاده از اسپاتول درپوش سیم را جدا کنید تا جایی که بتوانید آن را با انگشتان خود بگیرید.پ



مرحله 13

تعویض فن PlayStation 5
تعویض فن PlayStation 5
  • با استفاده از انگشتان خود، درپوش سیم را جدا کنید.



مرحله 14: فن را جدا کنید

تعویض فن PlayStation 5
تعویض فن PlayStation 5
  • با استفاده از انگشتان خود لبه‌های رابط کابل فن را بگیرید و آن را بالا بکشید تا از مادربرد جدا شود.

احتیاط: همیشه کابل‌ها را توسط رابط‌های آن‌ها بکشید و خود سیم‌ها را نکشید.

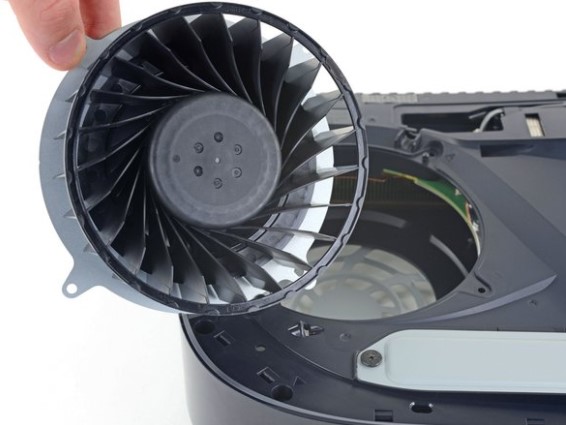

مرحله 15: فن را بردارید

تعویض فن PlayStation 5
تعویض فن PlayStation 5
تعویض فن PlayStation 5
  • فن را بگیرید و به سمت بالا بلند کنید تا از قاب خارج کنید.



پایان کار

برای مونتاژ مجدد دستگاه خود، این دستورالعمل‌ها را به ترتیب و به‌صورت معکوس دنبال کنید.
